2022-2023学年湖南省邵阳市新邵县九年级（上）期末物理试卷
发布：2025/7/27 1:0:9
一、选择题（每小题四个选项中，只有一项最符合题意。本大题共15小题，每小题3分，共45分）
-
1．关于原子及其结构，下列说法中正确的是（ ）
组卷：192引用：1难度：0.8 -
2．为了节约能源，需要提高热机的效率，下列措施中不能提高效率的是（ ）
组卷：30引用：2难度：0.8 -
3．将电流表分别串联在图中的A、B、C三处，闭合开关S后，电流表的读数（ ）组卷：27引用：2难度：0.5 -
4．下列用电器把电能主要转化为机械能的是（ ）
组卷：598引用：11难度：0.8 -
5．小涵对以下电学知识的理解正确的是（ ）
组卷：7引用：1难度：0.7 -
6．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小。图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻。如果闭合S1、S2，滑片p向左移动时，电表的变化情况是（ ）组卷：255引用：9难度：0.7 -
7．下列说法正确的是（ ）
组卷：52引用：2难度：0.7 -
8．如图所示，开关S闭合时，可能发生的现象是（ ）组卷：407引用：5难度：0.9 -
9．如图所示是小丽研究串联电路中电流、电压特点的电路图，当开关闭合时，灯L1亮，灯L2不亮，电流表有示数，电压表无示数，则故障原因可能是（ ）组卷：109引用：5难度：0.7 -
10．某保密室电动门的控制电路有两把钥匙（相当于开关），只有当两把钥匙都插入时电动机才能将门打开。如图所示的电路，符合上述要求的是（ ）
组卷：88引用：2难度：0.8 -
11．夏天，海边的昼夜温差小，这是因为水的比热容较大。下列现象中不能反映水的这一特性的是（ ）
组卷：527引用：2难度：0.3 -
12．如图所示，这是内燃机工作中的一个冲程，下列描述正确的是（ ）组卷：136引用：12难度：0.7 -
13．如图甲所示，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标系中描绘了相对应的点，如图乙所示，下列有关判断正确的是（ ）组卷：472引用：3难度：0.5 -
14．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则（ ）组卷：229引用：4难度：0.5 -
15．如图是汽油机工作时各种冲程的示意图，其中表示机械能转化为内能的冲程是（ ）
组卷：982引用：35难度：0.9
二、填空题（每小题4分，共16分）
-
16．在实验室，不论是物理实验操作还是化学实验操作，我们都常用酒精灯给物体加热。已知酒精的热值为3.0×107J/kg。酒精热值的物理意义是 。
组卷：23引用：2难度：0.8 -
17．如图是正常的家庭电路，则火线是 （填“上”或“下”）一根。若电线BD某处断路闭合电键S后，用测电笔测试C和D两点，能使测电笔发光的点是 （填“C”、“D”或“C、D”）。组卷：61引用：1难度：0.5 -
18．饮料放进冰箱后温度降低，是用的方式减少饮料的内能；在汽油机的压缩冲程中，气缸内燃料混合物的内能会。（选填“增大”、“不变”或“减小”）
组卷：38引用：2难度：0.6 -
19．如图是汽车油量表的工作原理图，其中的油量表是用 表改装的，当油箱中的油面下降时，变阻器R1接入电路的阻值变 ，油量表的示数 （选填变大、变小、不变），定值电阻R0在电路中的作用 。组卷：434引用：7难度：0.5
三、作图题（每小题2分，共4分）
-
20．小明想探究楼宇门的电路，已知楼宇门有指纹和密码两种方式打开，可认为两种开关分别为S1、S2，任何一种方式都可以都相当于开关闭合楼宇门的电动机工作，用干电池作电源。请画出小明探究的楼宇门的电路图。
组卷：41引用：2难度：0.8 -
21．根据图1的实物图在图2方框内画出电路图。
组卷：70引用：2难度：0.3
四、实验探究（本大题共3个小题，其中22、23小题各6分，24小题8分，共20分）
-
22．在“探究不同物质吸热升温现象”的实验中，将质量和初温相同的a、b两种液体分别倒入相同容器中，用相同的热源加热，如甲、乙两图所示，每隔相同时间，测量液体的温度，并根据记录的数据画出温度随时间变化的图像，如图丙所示。
（1）两种液体在加热的过程中，用搅拌棒（搅拌棒未画出）不停地搅拌的目的是 ，两种液体吸收热量的多少可通过 （选填“液体升高的温度”或“加热时间”）比较；
（2）由a、b两种液体沸腾前的温度与加热时间的关系图像可知：若升高相同的温度（均未达到沸腾），液体 （选填“a”或“b”）吸收的热量更多。若自制一个暖手袋，若只能从液体a或b中选一种液体装入暖手袋中作为供热物质，应选择液体 ；
（3）小明认为利用此装置还可以探究“相同质量的两种不同燃料燃烧时放出热量多少的关系”，于是增加了装置丁，向容器内倒入与甲装置中质量相同的液体a,让相同质量的酒精和碎纸片燃尽后，两种燃料燃烧放出的热量多少可通过 （选填“液体升高的温度”或“加热时间”）比较；以上两个实验，除了图甲、乙、丁中已经呈现的器材，都还需要用到的一种其它测量工具是 ；
（4）小明待丁实验中碎纸片燃尽后，记录下a升高的温度，小明又从比热容表中查得液体a的比热容，利用公式Q=cmΔt算出了液体a吸收的热量，结合碎纸片的质量，计算出了碎纸片的热值。你认为他的计算结果 （填“可靠”/“不可靠”），理由是 。组卷：64引用：1难度：0.5 -
23．在“测量小灯泡电阻”的实验中，小星设计了如图甲所示的电路，电源电压恒为3V，小灯泡正常工作时的电压为2.5V。
（1）连接电路时，开关应处于 状态。
（2）通电后，无论怎样移动滑动变阻器的滑片，小灯泡亮度始终不变且电压表指针保持在3V的位置，小星检查电路发现连线时错将导线接在了如图乙所示的滑动变阻器 两个接线柱上。（填写字母）
（3）改正错误后，小星移动滑片使电压表示数为2.5V，读出电流表的示数并计算出了电阻，但他马上想到另一个问题：“要不要多次测量取平均值呢？”你认为 （选填“需要”或“不需要”），理由是 。
（4）在进行误差分析时，老师说：虽然电压表内部电阻很大，但电路接通后仍有微小电流流过电压表，请你根据这一事实并结合电路图分析判断，实验中测得小灯泡的电阻比真实值偏 （选填：“大”或“小”）。组卷：20引用：1难度：0.5 -
24．在探究影响导体电阻大小的因素时，小明作出了如下猜想：导体的电阻可能与：a导体的长度有关、b导体的横截面积有关、c导体的材料有关。实验室提供了4根电阻丝，其规格、材料如表所示。
编号 材料 长度/m 横截面积/mm2 A 镍铬合金 0.5 0.5 B 镍铬合金 1.0 0.5 C 镍铬合金 0.5 1.0 D 锰铜合金 0.5 0.5

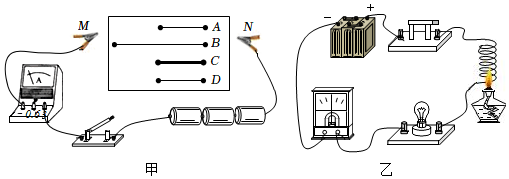

（1）如图甲所示的电路中，连接电路时开关应 （“闭合”或“断开”），连接好电路后，在M、N之间分别接上不同的电阻丝，则通过观察 来比较导体电阻的大小，这种方法称为 。
（2）为了验证上述猜想a,应该选用编号 两根电阻丝分别接入电路进行实验；
（3）为了验证上述猜想b,应该选用编号 两根电阻丝分别接入电路进行实验；
（4）分别将A和D两电阻丝接入图甲电路中M、N两点间，电流表示数不相同，由此，初步得到的结论是：当 和横截面积相同时，导体电阻跟 有关。
（5）为了进一步探究电阻是否受温度的影响，按图乙所示，接通电路后，用酒精灯给电阻丝缓慢加热，观察加热前后电流表的示数，发现示数变小了，由此现象可得出结论：。组卷：32引用：2难度：0.6
五、计算题（本大题共2个小题，第25题7分，第26题8分，共15分）
-
25．如图所示，电源电压为12V且保持不变，电阻R1标有“10V 10W”的字样，闭合S，当滑动变阻器R接入电路的阻值为Rm时，V1的示数为U1，V2的示数为U2；当R接入电路的阻值为Rn时，V1的示数为U1′，V2的示数为U2'。已知：U1：U2=2：3，U1：U1′=3：4，U2：U2′=9：10。
（1）比较Rm和Rn的大小。
（2）计算U2的数值。
（3）计算R2的阻值。组卷：203引用：3难度：0.1 -
26．（1）一杯质量为0.2千克的水温度从40℃升高到100℃，求水吸收的热量[水的比热容为4.2×103J/（kg•℃）]。
（2）此过程消耗标准状态下的煤气2.1dm3，求煤气完全燃烧放出的热量[煤气的热值约为=4×107J/m3]。
（3）求煤气烧水的效率。组卷：41引用：4难度：0.5
