2023-2024学年山东省烟台市高二（下）期中物理试卷
发布：2025/8/4 1:0:21
一、单项选择题：本题共8小题，每小题3分，共24分。在每小题给出的四个选项中，只有一项是符合题目要求的。
-
1．一正弦式交变电流的i-t图像如图所示。下列说法正确的是（ ）组卷：292引用：2难度：0.5 -
2．奶茶是一种高糖分、高脂肪、高热量的饮料，如图展示了不同类型奶茶的热量值，在国际单位制中与图中“kcal”对应的单位是（ ）组卷：42引用：2难度：0.8 -
3．下列生活中的传感器，把光信号变成电信号的是（ ）
组卷：151引用：5难度：0.8 -
4．下列说法中正确的是（ ）
组卷：96引用：2难度：0.8 -
5．如图所示，A、B、C、D、E、F是正六边形的顶点，O为正六边形的中心。两根分别固定在C、F两点且均垂直于正六边形所在平面的长直导线（图中未画出），通有大小相等、方向相反的恒定电流。则与B点磁感应强度相同的点是（ ）组卷：73引用：2难度：0.6 -
6．如图所示为演示自感现象的实验电路图，线圈的自感系数较大，且使滑动变阻器R接入电路中的阻值与线圈直流电阻相等，灯A1、A2相同，下列判断正确的是（ ）组卷：213引用：2难度：0.7 -
7．关于电磁波，下列说法不正确的是（ ）
组卷：115引用：2难度：0.7 -
8．如图，在匀强磁场中固定放置一根串接一电阻R的直角形金属导轨aob（在纸面内），磁场方向垂直纸面朝里，另有两根金属导轨c、d分别平行于oa、ob放置。保持导轨之间接触良好，金属导轨的电阻不计。现经历以下四个过程：
①以速率v移动d,使它与ob的距离增大一倍；
②再以速率v移动c,使它与oa的距离减小一半；
③然后，再以速率2v移动c,使它回到原处；
④最后以速率2v移动d,使它也回到原处。
设上述四个过程中通过电阻R的电量的大小依次为Q1、Q2、Q3和Q4，则（ ）组卷：1366引用：25难度：0.7
二、多项选择题：本题共4小题，每小题4分，共16分。在每小题给出的四个选项中，有多项符合题目要求。全部选对的得4分，选对但不全的得2分，有选错的得0分。
-
9．为了诊断病人的心脏功能和动脉血管中血液粘滞情况，可使用电磁流量计测量血管中血液的流速和流量，如图所示是电磁流量计测量血管中血液流速的示意图。假定血管中各处液体的流速v相同，现使直径为D的血管处于磁感应强度为B的匀强磁场中，测得血管两侧的电压为U，不计重力影响，下列判断正确的是（ ）组卷：194引用：4难度：0.7 -
10．如图所示，竖直放置的I形光滑导轨宽为L，矩形匀强磁场Ⅰ、Ⅱ的高和间距均为d,磁感应强度均为B，质量为m的水平金属杆由静止释放，进入磁场Ⅰ和Ⅱ时的速度相等，金属杆在导轨间的电阻为R，与导轨接触良好，其余电阻不计，重力加速度为g,则金属杆（ ）组卷：44引用：2难度：0.4 -

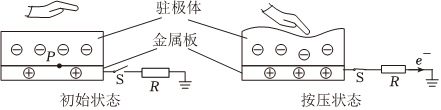

11．某种驻极体自身总带有定量的电荷，且所带电荷无法自由移动，利用驻极体可实现力电转换，进而解决可穿戴电子设备的供电难题。如图为某种可发生弹性形变的驻极体，其内部带有负电荷，闭合开关，按压驻极体，下方金属板上的自由电子在静电力作用下发生如图所示的移动。则闭合开关（ ）
组卷：68引用：1难度：0.5 -
12．如图所示，变频交变电源的频率可在20Hz到20kHz之间调节，在某一频率时，A1、A2两只灯泡的炽热程度相同。则下列说法中正确的是（ ）组卷：146引用：23难度：0.7
三、非选择题：本题共6小题，共60分。
-
13．“用油膜法估测分子的大小”的实验方法及步骤如下：
①向1mL的油酸中加酒精，直至总量达到500mL；
②用注射器吸取①中配制好的油酸酒精溶液，把它一滴一滴地滴入小量筒中，当滴入100滴时，测得其体积恰好是1mL；
③先往边长为30cm～40cm的浅盘里倒入2cm深的水，然后将爽身粉均匀地撒在水面上；
④用注射器往水面上滴一滴油酸酒精溶液，待油酸薄膜形状稳定后，将事先准备好的玻璃板放在浅盘上，并在玻璃板上描下油酸膜的形状；
⑤将画有油酸膜轮廓的玻璃板放在坐标纸上，如图所示，小方格的边长为20mm,数出轮廓范围内小方格的个数N．
根据以上信息，回答下列问题：
（1）油酸分子直径是 m。（结果保留两位有效数字）
（2）若某学生计算油酸分子直径的结果偏大，可能是由于 。
A.油酸未完全散开
B.油酸溶液浓度低于实际值
C.计算油膜面积时，舍去了所有不足一格的方格
D.求每滴体积时，1mL的溶液的滴数多记了10滴组卷：27引用：1难度：0.5 -
14．如图所示，质量为m=0.02kg的导体棒MN置于光滑的倾斜导轨上，两导轨平行且间距L=1m,与水平面夹角为37°。整个空间中存在一个与导轨面垂直的磁感应强度为B=0.1T的匀强磁场。右侧导轨底部连接一单刀双掷开关S，可接通电源E或定值电阻R。导体棒初速度沿导轨向上，大小为v0=4m/s。已知导轨足够长、导体棒始终与导轨垂直且良好接触，导体棒MN连入电路的电阻和定值电阻R的阻值均为0.2Ω，导轨电阻不计，电源E的电动势为0.6V、内阻r=0.1Ω，sin37°=0.6，cos37°=0.8，重力加速度g取10m/s2。
（1）若单刀双掷开关接定值电阻R，求导体棒的初始加速度大小a0；
（2）若单刀双掷开关接定值电阻R，导体棒从出发至回到初始位置的时间为1.1s,求导体棒回到初始位置时的速度大小；
（3）若单刀双掷开关接电源E，导体棒从出发至速度达到最小值经历的时间为2s,求该过程中导体棒上产生的焦耳热（最终结果保留2位有效数字）。组卷：54引用：2难度：0.5 -
15．中国高铁技术世界领先，被网友称为中国现代版的“四大发明”之一，其运行过程十分平稳使得国内外网友啧啧称赞。如图所示为某科研小组设计的电磁阻尼辅助刹车装置的原理示意图，固定在车厢底部的矩形超导线圈可以在智能系统控制下产生沿竖直方向的、磁感应强度大小为B的匀强磁场。在火车运行的平直轨道上，依次间隔分布着足够多与轨道固连的n匝矩形金属线圈，每个线圈的电阻都为R，长度和间隔均为d,宽度为l。设火车以初速度v0无动力滑行进入减速区域，经时间t停止运动，超导线圈的长和宽也分别为d和l,火车整体的质量为m,运动过程中受到的摩擦阻力和空气阻力的合力恒为重力的k倍，求：
（1）火车刚进入减速区域时加速度a的大小；
（2）火车减速过程中所经历的矩形线圈个数N；
（3）火车减速过程中克服安培力做的功W。
组卷：161引用：3难度：0.3 -
16．热敏电阻是传感电路中常用的电子元件．现用伏安法研究热敏电阻在不同温度下的特性曲线，要求曲线尽可能完整，测量误差尽可能小．其他备用的仪表和器具有：保温杯和热水（图中未画出）、温度计、电源、多用电表、电压表、滑动变阻器（0～20Ω）、开关、导线若干．

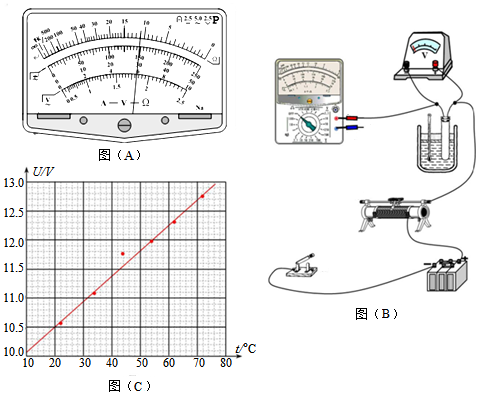

①先使用多用电表粗测常温下热敏电阻的阻值，选用“×100”倍率的电阻挡测量，发现指针偏转角度太大，因此需选择 倍率的电阻挡（选填“×10”或“×1k”），欧姆调零后再进行测量，示数如图（A）所示，测量值为 Ω；
②a.用多用电表代替毫安表使用，请在实物图（B）上完成连线；
b.热敏电阻和温度计插入带塞的空保温杯中，往保温杯中注入适量冷水，闭合开关，调节滑动变阻器的滑片，使多用电表的示数为100mA，记录 和 的示数；
c.往保温杯中加入少量热水，待温度稳定后，，使多用电表的示数仍为100mA，记录温度计和电压表的示数；
d.重复步骤c,测得多组数据；
e.绘出热敏电阻的电压-温度关系图线如图（C）．
③由图线可知该热敏电阻常温（25℃）下的阻值R0=Ω（保留3位有效数字）．组卷：147引用：5难度：0.5 -

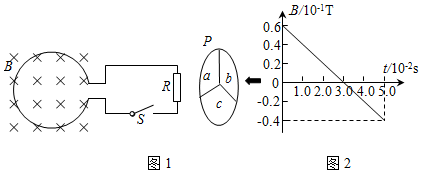

17．如图1所示，用导线绕成面积为S=0.5m2的圆环，圆环与某种半导体材料制成的光敏电阻R连接成闭合回路．圆环全部处于按如图2所示的变化磁场中．P为一圆盘，由形状相同、透光率不同的三个扇形a、b和c构成，它可绕垂直于盘面的中心轴转动．当细光束通过扇形a、b、c照射光敏电阻R时，R的阻值分别为10Ω、20Ω、40Ω．不计回路中导线和开关的电阻．
（1）求线圈中中感应电动势的大小；
（2）在t=0.03s时，圆盘刚好转到使细光束通过扇形b照射光敏电阻R，求此时光敏电阻的电功率大小．
组卷：53引用：13难度：0.5 -
18．如图所示，一小型发电机内有n=100匝的矩形线圈，线圈面积S=0.10m2，在外力作用下矩形线圈在B=0.10T的匀强磁场中，以恒定的角速度ω=100πrad/s绕垂直于磁场方向的固定轴OO′匀速转动，发电机线圈电阻r=10Ω，线圈与R=40Ω的电阻构成闭合回路，其余电阻忽略不计。求：
（1）线圈转动时产生感应电动势的最大值；
（2）从线圈平面通过中性面时开始，线圈转过90°角的过程中通过电阻R横截面的电荷量；
（3）线圈匀速转动1秒的过程中整个电路发热量。组卷：32引用：2难度：0.6
