2018-2019学年湖北省武汉市九年级（上）月考物理试卷（12月份）
发布：2025/7/25 10:0:9
一．选择题（下列各题中只有一个选项是正确的，请将正确选项序号涂在答题卡上．共12小题，每小题5分，共60分）
-
1．根据欧姆定律可以导出R=
，关于这个导出公式，下列说法正确的是（ ）UI组卷：324引用：3难度：0.6 -
2．在比较不同液体吸收相同热量时，温度升高快慢的实验中，需要控制一些变量，下列各控制内容，有必要的是（ ）
组卷：148引用：7难度：0.7 -
3．在完全相同的两只玻璃杯中，倒入质量相同但温度不同的冷水和热水，当同时向两只玻璃杯中各滴入一滴墨水，会发现热水杯中的水很快就变了颜色，但冷水杯中的水还没有完全变颜色，这说明（ ）
组卷：66引用：1难度：0.9 -
4．流明（Lμmen）手电筒是一款靠人体体温发电的手电筒，其工作原理是温差发电．即两种不同的金属连接起来构成一个闭合回路时，如果两个连接点存在温差，就能产生电压，且温差越大，产生的电压越高。Lμmen手电筒上配备一个热电发电机（TEG）的陶瓷部件．如图所示，它的上部可以感受手指的温度，下部感受环境温度．再通过两者的温差进行发电，进而让手电筒工作。关于这种手电筒，下列说法正确的是（ ）组卷：56引用：2难度：0.8 -
5．某汽油机的四个冲程如图所示，下列有关说法正确的是（ ）
组卷：14引用：1难度：0.7 -
6．结合图，下列说法正确的是（ ）
组卷：60引用：4难度：0.5 -
7．如图所示的电路中，电源电压保持不变，闭合开关S后，灯泡L不发光，电流表无示数，电压表有示数且接近电源电压，产生这一现象的原因可能是（ ）组卷：159引用：3难度：0.7 -

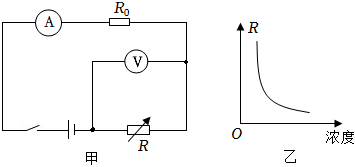

8．监测大气污染物浓度的电路图如图甲所示，R0为定值电阻，电源电压不变。气敏电阻R的阻值随污染物浓度变化的图象如图乙所示，闭合开关，当污染物浓度增大时，下列说法正确的是（ ）组卷：826引用：7难度：0.7 -
9．某创新团队设计道路井盖移动报警电路，R0为保护电阻。不移动井盖时，开关S闭合，警示灯L不亮；移动井盖时，开关S断开，警示灯L发光。符合设计要求的电路图是（ ）
组卷：27引用：2难度：0.7 -
10．如图所示电路图中，定值电阻R1：R2：R3=3：2：3，电源电压不变。开关S闭合前，电压表的示数为U，开关S闭合后，电压表的示数为U′，则U：U′等于（ ）组卷：116引用：2难度：0.7 -
11．如图所示的电路中，电源电压不变，闭合开关S，若将滑片P向右移动。则正确的是（ ）组卷：551引用：2难度：0.7 -
12．如图所示，电源电压恒定。当开关S1、S2闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙=5：1；当开关S1闭合、S2断开，甲、乙两表均为电流表时，两表的示数之比为（ ）组卷：3877引用：33难度：0.5
二、非选择题（本题共7小题，计60分）
-
13．如图，刻度尺的分度值是 ，物体的长度为 cm。组卷：19引用：1难度：0.8 -
14．一只3Ω的电阻和一只6Ω的电阻，它们串联起来后的总电阻为 Ω，它们并联起来后的总电阻为 Ω。
组卷：1523引用：32难度：0.7 -
15．如图所示，某城市安装一种“按钮式红绿灯”。当路上车辆不多时，行人通过触摸按钮，使正对车辆的红灯亮起，行人安全通过；按钮相当于电路中的；红绿灯实际上是发光二极管，它是由（选填“超导体”或“半导体”）材料制成的。组卷：387引用：21难度：0.7 -

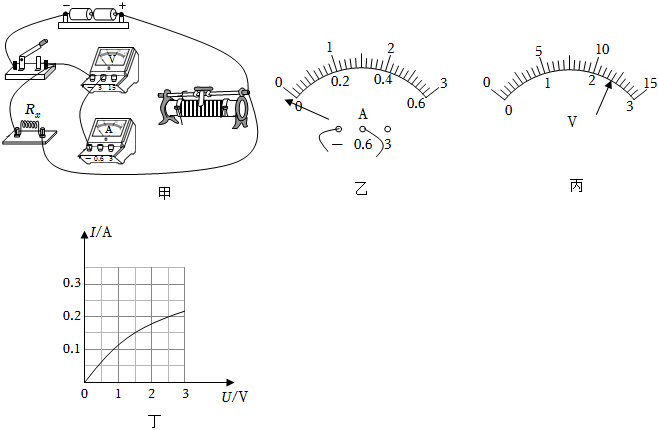

16．图甲是小明用伏安法测量Rx阻值的实物电路，电源电压恒为3V，滑动变阻器规格是“10Ω 2A”。
（1）甲图中有一根导线连接错误，请在该导线上画“×”，并在图上改正（所画的导线不能交叉）；
（2）连接电路时，开关应处于 状态，闭合开关前，滑动变阻器的滑片应移到阻值最 （填“大”或“小”）端的位置。
（3）闭合开关，发现电流表指针如图乙所示，造成这一现象的原因可能是 。
A.滑动变阻器阻值过小
B.电阻R短路
C.电池电压过低
D.电流表正负接线柱接反
（4）排除故障后、闭合开关，调节滑动变阻器滑片到适当位置时，电流表示数为0.3A，电压表示数如图丙所示，则此次测得阻值为 Ω。为了避免偶然性，使测量结果更准确，应 ；
（5）若将待测电阻换成额定电压2.5V小灯泡测额定功率，通过小灯泡的电流随着它两端电压的变化如图丁所示。分析图像可知，当小灯泡两端的电压增大时，灯丝的电阻会 （选填“增大”、“不变”或“减小”），该小灯泡的额定功率为 W。组卷：4引用：1难度：0.5 -
17．在探究电流与电压关系的实验中，下面是在实验过程中的部分情景。
（1）用笔画线代替导线将电路连接完整，要求滑片P向左移动时电流表示数增大。
（2）实验前在检查仪器时，发现电流表指针如图乙所示，造成此现象的原因是 。
（3）当闭合开关后，他们发现电流表无示数，电压表有示数，原因可能是 。
A.滑动变阻器短路
B.电阻R开路
C.电流表开路
D.电流表短路
（4）排除故障后，闭合开关，调节滑动变阻器，目的是 。
（5）将电路连接正确后，小明测得实验数据如下：
其中第6次实验的电压表、电流表的示数如图丙所示，电压表示数为 ，电流表示数为 ，从而得出多组实验数据，最终他得出的实验结论是 。实验次数 1 2 3 4 5 6 电压/V 0.4 0.8 1.2 1.5 2.0 电流/A 0.08 0.16 0.24 0.30 0.38 组卷：91引用：1难度：0.6 -
18．在“探究电流与电阻的关系”实验中，某小组利用电阻箱等连接了如图甲的实物电路（电源电压恒为6V）。
（1）用笔画线代替导线将图甲中电路连接完整（要求滑动变阻器滑片向B端滑动时接入电路的阻值变大）；序号 电压/V 电阻/Ω 电流/A 1 4 10 0.4 2 20
（2）将第一次实验得到的数据填入表格，然后将电阻箱接入电路的阻值由10Ω调至20Ω，滑动变阻器的滑片向 （选填“A”或“B”）端移动，直到电压表示数是 V为止，此时电流表指针位置如图乙所示，其示数为 A。
（3）根据以上实验数据得出结论：一定，电流与电阻成反比。
（4）再次将电阻箱接入电路的阻值调至40Ω，为了达到实验要求，应该选择的滑动变阻器 。
A.0.3A 10Ω
B.0.5A 10Ω
C.0.5A 20Ω组卷：69引用：4难度：0.5 -
19．正午，小明对水面获取太阳的能量情况进行研究，他将装有500g水的盘子放在室外平台上，经阳光照射10min,水温升高了2℃，不计水的蒸发【水的比热容是4.2×103J/（kg•℃）】。
（1）该过程水吸收的热量是多少？
（2）若照射到盘中水面上太阳能的功率为28W，水获取太阳能的效率是多大？组卷：18引用：2难度：0.7
