2019-2020学年江苏省常州市金坛区九年级（上）月考物理试卷（12月份）
发布：2025/7/25 10:0:8
一、单项选择题（本题共15题，每题2分，共30分）每小题只有一个选项符合题意．
-
1．如图所示的电路，闭合开关，下列判断正确的是（ ）
组卷：204引用：2难度：0.8 -
2．新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，禁止外来车辆随意进入小区，如图1所示。内部车辆可以被识别，栏杆自动抬起；外部车辆不能被识别，需要工作人员检测后，按动按钮才能将栏杆抬起。若将车辆识别系统看作一个自动开关，按钮视为手动开关，选项图中的电路图正确的是（ ）组卷：320引用：7难度：0.7 -
3．如图所示是一个环境温度监控电路原理图。电源电压不变，R0为定值电阻，R是用半导体材料制成的热敏电阻，其电阻值会随温度的升高而变小。若环境温度升高，闭合开关S，则（ ）组卷：119引用：9难度：0.7 -
4．下列电路图中，与实物电路对应的是（ ）
组卷：110引用：1难度：0.5 -
5．如图所示，用A、B两个金属夹子将一根铅笔芯接入电路中，当B夹子左右移动时，小灯泡的亮度会发生变化。下列关于这一装置的说法中正确的是（ ）组卷：386引用：8难度：0.7 -
6．一个阻值为20Ω的电阻，测得通过它的电流为5A，那么此时加在这个电阻两端的电压是（ ）
组卷：3392引用：65难度：0.9 -
7．小雅同学在做电学实验时，不小心将电压表和电流表的位置接成如图所示的电路，如果此时将开关闭合，则（ ）组卷：115引用：5难度：0.8 -
8．现代生产生活中需要各种各样的材料，下列说法不正确的是（ ）
组卷：36引用：1难度：0.8 -
9．压敏电阻的阻值会随所受压力的增大而减小。某同学利用压敏电阻设计了一个判断电梯运动状态的装置，其装置示意图如图所示。将压敏电阻平放在电梯内，受压面朝上，在上面放一物体m,电梯静止时电流表示数为I0．电梯在不同的运动过程中，电流表的示数分别如图所示，则下列判断中错误的是（ ）组卷：993引用：9难度：0.5 -
10．如图所示，图甲为可调亮度的台灯，图乙为台灯的电位器的结构图，接线柱b与金属滑片相连，转动旋钮可调节台灯灯泡亮度。下列分析正确的是（ ）
组卷：220引用：2难度：0.6 -
11．新交规对司乘人员必须系安全带作了严格要求。轿车上设有安全带未系提示系统：当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上显示灯即时提示；若系上安全带，则开关S2闭合，显示灯熄灭。如图设计最合理的电路图是（ ）
组卷：204引用：9难度：0.7 -
12．分别标有“PZ220-100”、“PZ36-100”的甲、乙两盏白炽灯，当它们正常发光时，相同时间内消耗的电能（ ）
组卷：781引用：11难度：0.9 -
13．A、B是同种材料制成的电阻，它们的长度相等，A的横截面积是B的两倍，将它们串联在电路中，则通过A、B的电流IA、IB间的关系正确的是（ ）组卷：2491引用：18难度：0.9 -
14．下列因素中，对导体电阻大小有决定作用的是（ ）
组卷：3443引用：41难度：0.9 -
15．如图所示电路，甲、乙是连接在电路中的两只电学仪表，闭合开关s后，小灯泡L1、L2均正常发光，则（ ）组卷：752引用：16难度：0.7
二、填空与作图（第16～23题每空1分，第24题2分，25题每图2分，共26分）
-
16．导体中的电流，跟
成正比，跟成反比，这个结论叫做欧姆定律，其数学表达式为。探究该定律时应利用的研究方法是：。伏安法测电阻的原理是：。组卷：3引用：1难度：0.7 -
17．如图所示的电路中，电源电压保持不变。当开关S从断开到闭合时，电路中电流表的示数 ，电压表的示数 （选填“变大”、“变小”或“不变”）。组卷：204引用：1难度：0.8 -
18．验电器是根据 原理制成的；人的安全电压不高于 V；路口的交通灯可以通过不同颜色灯光的亮灭指挥车辆交通和行人的交通行为，所以是 联。
组卷：14引用：2难度：0.7 -
19．如图，电源电压保持不变，S1和S2是两个可以同时断开或闭合的联动开关，已知R1=
10Ω，当两个开关同时断开时，电流表的示数为0.4A，当两个开关同时闭合时，电流表的示数为1.5A，此时通过R2的电流为0.5A，则电源电压为 V，R2的阻值
Ω，R3的阻值为 Ω。组卷：190引用：2难度：0.6 -
20．如图所示，当开关S闭合，甲、乙两电表为电压表时，两电表读数之比U甲：U乙=4：3，当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I甲：I乙=。组卷：549引用：11难度：0.5 -

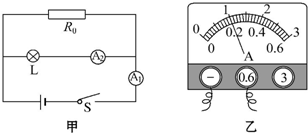

21．在测量小灯泡电阻的实验中，因缺少电压表，小军利用两个电流表和一个已知阻值为20Ω的电阻R0，同样测出了小灯泡的电阻，原理如图甲所示。小军读出电流表A1的示数为0.3A，而电流表A2的示数如图乙所示，则小灯泡L两端的电压为V，电阻为Ω。组卷：49引用：2难度：0.7 -
22．如图所示，电阻R1、R2、R3的电阻值均为4Ω，A、B两点间的电压为6V并保持恒定，当开关S断开和闭合时，A、B两端的电阻之比为；流过电阻R1的电流之比为。组卷：429引用：15难度：0.9 -
23．压力传感器的原理图如图所示，其中A、B均为绝缘材料，AB间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压18V，R1=10Ω，R2的阻值变化范围为0-8Ω，闭合开关S，压力F与R2的变化量成正比，F=1N时，R2为2Ω，此时电流表示数是A；当电流表的示数为I时，F=N（写出关于I的数学表达式），I的取值范围是A。组卷：187引用：4难度：0.5 -
24．如图所示，放在斜面上盛有水的烧杯内浮着一个小球，画出此时小球受力的示意图。组卷：27引用：1难度：0.5 -
25．家用电冰箱主要由压缩机照明灯组成，请你在方框内画出家用电冰箱的电路图。
组卷：15引用：1难度：0.5
三、解答与探究．（第26题5分，第27题6分，第28题8分，第29题5分，第30题10分，第31题10分，共44分）计算题解答时要有必要的文字说明、公式和运算过程，直接写出结果的不得分．
-
26．如图甲，是汽车油量表（实际是电流表）的原理示意图。小华家的汽车油量表失灵了，她打开检查，发现是电阻R烧坏了，但不知它的大小，再看变阻器R的铭牌，上面标有“50Ω 1A”的字样。为了确定被烧坏的电阻R'，她拆下车上的油量表，另外找来电源、滑动变阻器R1、定值电阻R2=5Ω、电压表和开关等器材，组成如图乙的电路进行实验，得到如表所示的数据，油箱内无油时，P在b端；油箱装满时，P在a端，求：
（1）油量表是用电流表改装的，请通过计算判断油量表和电流表的零刻度线是否重合。电压表示数/V 0.5 1 1.5 2 2.5 3 油量表示数/L 0 10 20 30 45 60
（2）油量表最大读数时，通过油量表的电流。
（3）需要找到多大的电阻来替换图甲中被烧坏的电阻R'才能使油量表正常工作。组卷：189引用：1难度：0.5 -
27．如图所示，电源两端电压U保持不变，电阻R1的阻值为6Ω，电阻R2的阻值为18Ω．当开关S闭合时，电压表示数为3V．求：
（1）电流表的示数I；
（2）电源两端的电压U。组卷：8529引用：103难度：0.9 -
28．如图所示，小华设计了一个室内电子温度计。电源电压恒定不变，电压表的量程为0～3V，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，R0为定值电阻，闭合开关S后，当环境温度为20℃时，电压表的示数为2V，此时电路中的电流为0.1A。求：
（1）R0的阻值；
（2）电源电压；
（3）电子温度计能测量的最高温度。组卷：241引用：2难度：0.5 -
29．如图甲所示是小美和小丽设计的探究“电流与电阻的关系”的电路图，其中电源电压为3V，电流表（0～0.6A）、电压表（0～3V）、定值电阻Rx（5Ω、10Ω、15Ω各一只）、滑动变阻器（40Ω 2A）、开关以及导线若干。
（1）用笔画代替导线将图甲实物电路连接完整（要求：导线不交叉，滑动变阻器向左滑动时，电流表示数变大）。
（2）实验时，小丽先确定一个保持不变的电压值U，示数如图乙所示，U=。这种实验方法叫做。当Rx由5Ω换成10Ω时，闭合开关，应将滑动变阻器的滑片向（选填“A”或“B”）移动，使电压表示数保持为U，若小丽发现无论怎样移动滑片，电压表的示数都无法达到U，原因可能是；
（3）小美提出该实验装置还可以用“伏安法”来测量未知电阻的阻值，“伏安法”测电阻的原理是；但小丽不慎将电流表损坏，于是小美又设计了如图丙所示的电路图，其中电源电压未知且恒定不变，另一只定值电阻的阻值为R0，实验过程如下：
①闭合S1，断开S2，电压表的示数为U1；
②闭合S1、S2时，电压表的示数为U2；
③电阻Rx=（用U1、U2、R0表示）。组卷：73引用：1难度：0.4 -
30．小红同学对尘联电路电压规律进行了探究。
【猜想与假设】串联电路总电压等于各用电器两端的电压之和。
【设计与进行实验】
（1）按如图所示电路图连接电路；
（2）闭合开关，排除故障，用电压表测出L1两端的电压；
（3）在测L，两端的电压时，小明为了节省时间，采用以下方法：电压表所接的B接点不动，只断开A接点，并改接到C接点上；
（4）测出AC间的电压，得出结论。
【交流与评估】
（1）实验中，最好选用规格 （选填“相同”或“不相同”）的灯泡L1和L2进行实验；
（2）测L1两端电压时，闭合开关，发现电压表示数为零，则小灯泡的故障可能是 ；
（3）小明用上面的方法 （选填“能”或“不能”）测出L2两端的电压，原因是 。
（4）方法改进后，测出AB、BC、AC间的电压记录在如下表格中，小明分析实验数据得出结论：串联电路总电压等于各用电器两端电压之和。此实验存在不足，改进方法是 。UAB/V UBC/V UAC/V 2.4 1.4 3.8 组卷：148引用：1难度：0.7 -
31．如图所示，小阳利用伏安法测量未知电阻Rx的阻值，进行了如下实验：小阳选择了满足实验要求的实验器材，连接了部分实验电路图，如图所示，则：
（1）伏安法测电阻的原理是 ；
（2）从电压表“-”号接线柱连出的导线应连接 到接线柱；
A．E
B．C
C．D
D．B
（3）在如图方框中画出实验电路图。
组卷：13引用：1难度：0.6
