2024年河南省商丘市中考物理模拟试卷
发布：2025/7/25 10:0:8
一、填空题（每空1分，共14分）
-
1．如图所示是充电宝同时为两部手机充电。充电时，手机中的锂电池相当于电路中的，两部手机在电路中的连接方式为联。组卷：80引用：12难度：0.8 -
2．写出公式。一段电路中电流做功的电功公式
，电功率公式，焦耳定律公式。组卷：0引用：1难度：0.7 -
3．如图所示是一种手摇发电的手电筒，当沿图中箭头方向来回摇动时，灯泡就能发光。我们可以看到这个手电筒里面有一个线圈和一个物块，摇动时，物块在来回运动，请你猜测：这个物块是，你猜测的依据是。组卷：33引用：1难度：0.7 -
4．防范触电事故重要的是要有安全用电意识，要遵守安全用电原则。生活中，电冰箱的三线插头必须要插入三孔插座中，这样可以让它的金属外壳与 相连；家庭电路中，发生触电事故都是人体直接或间接跟 线接触造成的。如果你发现有人触电应立即采取的措施是 （选填“切断电源”或“用手拉开触电者”）。
组卷：657引用：9难度：0.6 -
5．太阳核心的温度高达℃．在太阳内部，氢原子核在超高温下发生，释放出巨大的核能。
组卷：21引用：4难度：0.7 -
6．热机效率是热机工作效能的重要指标。以火箭发动机为例，其他条件相同时，若发动机的效率越高，则尾部喷出燃气的温度越 （选填“高”或“低”）。
组卷：7引用：2难度：0.7
二、选择题（本题共8小题，每小题2分，共16分。第7-12题，每小题只有一个选项符合题目要求，第13-14题，每小题有两个选项符合题目要求，全部选对得2分，选对但不全得1分，有错选的得0分）
-
7．如图所示的是科技小组同学设计的四种“环境温度检测”电路，其中R为热敏电阻（用
表示），R的阻值是随环境温度的增大而增大，R0为定值电阻，电源电压恒定不变。若当环境温度升高时电表示数增大，则符合要求的电路是（ ）组卷：1076引用：11难度：0.6 -
8．下列选项中，利用电流的热效应工作的家用电器是（ ）
组卷：36引用：4难度：0.8 -
9．关于温度、热量、内能，下列说法正确的是（ ）
组卷：30引用：3难度：0.7 -
10．如图所示，小明用电压表测量小灯泡L2两端的电压。闭合开关后，发现L1、L2均不亮，电压表示数接近电源电压，产生这种现象的原因可能是（ ）组卷：308引用：3难度：0.6 -
11．地处鄂尔多斯高原腹地的康巴什区是全国首个以城市景观命名的4A级旅游景区。人们在这里可以春闻花香、夏避暑；秋看落叶、冬赏雪，一年四季都有别样的风景，是真正的“幸福宜居之城”。其中包含的物理道理，叙述错误的是（ ）
组卷：17引用：2难度：0.7 -
12．小红在科技馆用手触摸静电球时，头发丝一根根竖起，形成“怒发冲冠“的有趣现象，如图所示。竖起的头发丝所带电荷是（ ）组卷：407引用：44难度：0.9 -
13．下列估测不符合事实的是（ ）
组卷：22引用：1难度：0.9 -
14．柴油机与汽油机相比，下列说法正确的是（ ）
组卷：105引用：3难度：0.6
三、作图题（本题共2小题，每小题2分，共4分）
-
15．如图所示，要求开关控制螺旋灯泡，将图中元件分别正确连接到电路中。组卷：101引用：6难度：0.8 -
16．在通电螺线管附近有个小磁针，小磁针静止时N极所指的方向如图所示，请在图中标出通电螺线管的N、S极及电源的正、负极。组卷：51引用：7难度：0.5
四、实验探究题（本题共3小题，第17题6分，第18题5分，第19题8分，共19分）
-
17．如图甲、乙所示，在探究“影响电流的热效应的因素”实验中，三个烧瓶中装入等质量的煤油。
（1）为了探究电流通过电阻产生的热量与电流的关系，小明设计了如图甲所示的装置，在烧瓶内安装一根电阻丝，并插入一支温度计，该实验通过比较 （选填“温度计示数的变化”或“加热时间”）来判断相同时间内不同电流产生热量的多少。下列探究实验也采用这种研究方法的是 。
A.探究电流与电压、电阻的关系
B.用总电阻表示同一段电路中串联的两个电阻
C.在探究影响动能大小因素的实验中，小车动能的大小通过木块移动的距离来比较
（2）实验中，对于烧瓶内的液体，小明选择了煤油而不是水，这样选择的理由是 。
（3）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器的滑片改变电流的大小，重复上述操作，获得第2组数据（见表）。
由此得出结论：同一导体，在通电时间相等时，电流越大，其产生的热量越 。实验次数 电流/A 通电时间/s 电阻/Ω 温度的升高量/℃ 1 0.3 30 10 1.5 2 0.6 30 10 6.0
（4）若要探究电流通过导体产生的热量与电阻的关系，可选择图乙所示的 （选填“B”或“C”）烧瓶中的电阻与图甲所示烧瓶中的电阻 （选填“串联”或“并联”）。
（5）小明提议利用上述实验装置改做“比较水和煤油比热容的大小”的实验，则他应选择图乙所示的 （选填“B”或“C”）烧瓶与甲图中的烧瓶串联，并将其中一烧瓶中的液体换成相同质量的水。组卷：552引用：2难度：0.6 -

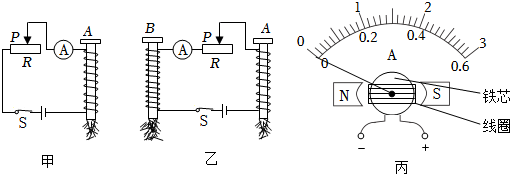

18．实验小组用自制电磁铁探究影响电磁铁磁性强弱的因素。他们用相同的漆包线和相同的铁钉绕制成A、B两个电磁铁，B上绕有线圈的匝数更多，实验装置如图所示。
（1）如图甲，闭合开关，A的钉尖是 极（选填“N”或“S”）；将滑动变阻器的滑片P向右移动，电流表的示数变 （选填“大”或“小”），吸引的大头针数目 （选填“变多”、“不变”或“变少”）；
（2）如图乙，把A和B串联，闭合开关，多次移动滑动变阻器的滑片P，发现B总能吸引更多的大头针，通过比较，得出的结论是当电流相同时，线圈的匝数越多，电磁铁的磁性越 （选填“强”或“弱）；
（3）做完实验，小明对电流表指针偏转的原因产生了兴趣，他在实验室找到一只可拆卸的电流表，打开外壳，发现电流表的内部结构示意图如图丙所示。按照操作规范，正确将电流表 联接入电路，通电后线圈转动，带动指针向右偏转；撤去磁体再次通电，指针不动。这说明电流表指针偏转是因为通电线圈在磁场中受力转动，这与 （选填“电动机”或“发电机”）的工作原理相同；
（4）若让电流从电流表的“-”接线柱流入，“+”接线柱流出，指针偏转方向会与（3）中的偏转方向 （选填“相同”或“相反”），因此使用电流表时不能把接线柱接反。组卷：177引用：2难度：0.5 -

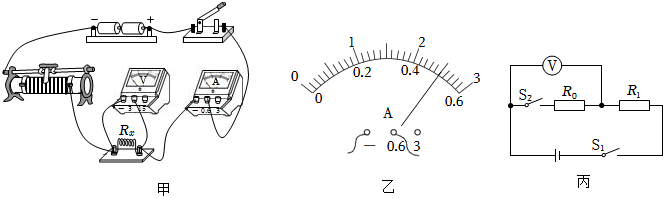

19．实验名称：测量定值电阻的阻值。实验器材：待测电阻Rx、两节干电池、电流表、电压表、滑动变阻器、开关及导线若干。设计与进行实验：
（1）为了保护电路，开关闭合前，滑动变阻器的滑片应该移到最 端（选填“左”或者“右”），某次测量时，电压表示数为2.5V，电流如图乙电流表所示，则本次测得Rx的阻值为 Ω；
（2）本实验进行了多次测量，多次实验的目的是 （填字母代号）；
A．多次测量求平均值，减小误差
B．寻找实验的普遍规律，避免偶然性
（3）他们又对实验进行了拓展，利用电源（电压未知且恒定不变）、阻值已知为R0的定值电阻、电压表、开关等器材，设计了如图丙所示的电路，也可以测出了未知电阻R1的阻值，请你完成下列实验步骤：
①闭合开关S1，断开S2，读出电压表的示数U1；
②闭合开关S2，读出电压表示数U2；
③待测电阻的阻值Rx=（用已知量和测得量的字母表示）。组卷：76引用：1难度：0.5
五、综合应用题（第20题8分，第21题9分，共17分）
-
20．如图所示是某种电热器工作的部分电路图，电源电压U=220V不变，两根电热丝的电阻关系为R1=2R2，通过旋转扇形开关S，接触不同触点，实现高、低两个挡位的转换，低温挡时的发热功率为440W。求：
（1）R2的电阻值；
（2）电热器处于高温挡时的总功率；
（3）若在高温挡下工作7min产生的热量全部被水吸收，在一个标准大气压下这些热量能够让2kg、40℃的水，温度升高多少℃？[水的比热容c=4.2×103J/（kg•℃）]组卷：725引用：4难度：0.4 -
21．一位设计师设计了一种“重力灯”。如图是这种“重力灯”的结构简化图，当重物下落时拉动绳子，使转轴转动，小灯泡就可以发光。重复以上操作，可以实现长时间照明。现挂上一个质量为25kg的重物，该重物恰好可以缓慢匀速下落。在重物下落高度为2.4m的过程中，就可以供一个标有“3.6V 1W“字样的LED灯持续正常发光4min。
（1）“重力灯”是利用 原理，将 能转化为电能。
（2）求重物下落时做了多少功。
（3）求重物在一次下落过程中，装置能量转化的效率。组卷：4引用：0难度：0.6
