2021-2022学年甘肃省酒泉市玉门市九年级（上）期末物理试卷
发布：2025/7/25 9:0:10
一、选择题（共6小题，每小题4分，满分24分）
-
1．王老师把标有“220V 40W”和“220V 100W”的甲、乙两盏灯串联接在220V的电源上（设灯丝电阻不变），则下列判断正确的是（ ）
组卷：1206引用：5难度：0.5 -
2．2021年1月13日，我国自主研发制造、时速可达620km/h的世界首台高温超导高速磁浮工程化样车在成都西南交通大学下线，如图所示。下列说法不正确的是（ ）组卷：29引用：1难度：0.7 -
3．下列符合安全用电要求的是（ ）
组卷：24引用：2难度：0.8 -
4．小文同学利用家中的电位器、直流稳压电源、导线、开关和小灯泡，组装了一个调光台灯，电路如图所示。滑片P逆时针向C端滑动的过程中，下列说法正确的是（ ）
组卷：171引用：1难度：0.7 -
5．柴油机和汽油机在一个工作循环中的四个冲程完全相同的冲程是（ ）
组卷：344引用：6难度：0.6 -
6．如图为压缩气体对气体做功，下列选项为热机的四个冲程的工作原理图，则选项中能量转化与其相同的是（ ）组卷：36引用：1难度：0.8
二、填空题（共8小题，每空1分，满分17分）
-

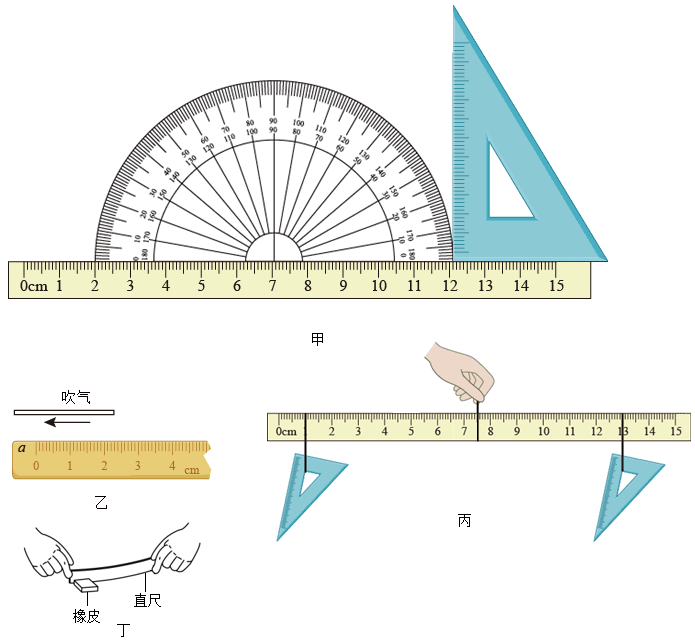

7．用量角器、直尺、三角尺，可以做以下实验。
（1）与头发摩擦后的直尺能吸引碎纸屑，这是因为带电体具有 的性质。
（2）图甲中，量角器底边长度为 cm。
（3）用量角器的底边将直尺支撑起来，当直尺在水平位置平衡时，量角器的底边正好在直尺的中间位置（刻度线“7”和“8”的中间）。如图乙所示，用吸管在直尺a端上方用力水平吹气，能观察到直尺a端 （选填“靠近”或“远离”）吸管。
（4）图丙中，将三角尺A、B分别竖直挂在直尺刻度线“1”和“13”位置后，直尺还能在水平位置平衡，则A、B的质量之比为 。
（5）如图丁所示，用大小不同的力将直尺弯曲，放手后将橡皮弹出，记录橡皮被弹出的距离。分析直尺弯曲程度和橡皮弹出的距离之间的关系，可以探究弹性势能的大小与 的关系。组卷：10引用：2难度：0.4 -
8．小明家的电冰箱铭牌如下表，小明控制只有冰箱工作，观察冰箱从启动到停止工作用了6min,电能表转盘转了18圈。则该冰箱启动1次耗电
J，一天内共启动次，一天实际工作h,每消耗1度电，电能表转盘转圈。耗电量 0.72kW•h/24h 额定电压 220V 冷冻量 4kg 输入功率 120W 制冷剂 R600a 气候类型 NST 组卷：72引用：1难度：0.7 -
9．如图是甲、乙两导体的I-U图像，下列是小明根据图像信息所做出的判断，当通过甲的电流为0.3A时，它两端的电压为 V，当乙两端的电压为2.5V时，它的阻值为 Ω。组卷：77引用：2难度：0.6 -
10．如图甲所示电路，电源电压恒定不变，闭合开关，电流表指针几乎不偏转，电压表指针大幅度偏转，则电路的故障可能是滑动变阻器处 。排除故障后，把滑动变阻器的滑片从a端移动到b端的过程中，两电表的示数变化如图乙所示，综合以上信息可知此电路电源的电压为 V；若该电路以最大电功率工作10s,将消耗电能 J。组卷：156引用：2难度：0.5 -
11．电灯的发明，照亮了生活的每一个角落。如图所示的白炽灯是利用电流的 （选填“热效应”、“磁效应”或“化学效应”）使灯丝达到白炽状态而发光的，发光效率仅8%，更多能量都以内能的形式散失到周围环境中。为什么白炽灯工作时灯丝很烫而连接灯泡的导线却不怎么热呢？组卷：23引用：1难度：0.6 -
12．图甲是探究串联电路中的电流关系的电路图，开关闭合后电流表A1的示数如图乙，那么电流表A1的示数应是A．A2的示数为A。
组卷：389引用：5难度：0.7 -
13．如图所示电路，电源电压不变，R1=12Ω，R2=6Ω，当开关S闭合，甲、乙都是电压
表时，两表的示数之比U甲：U乙=；当开关S断开，甲、乙都是电流表时，
两表的示数之比I甲：I乙=。组卷：256引用：5难度：0.5 -
14．菜油最适宜的烹饪温度在150℃至180℃之间．用天然气将质量为0.02kg的菜油从室温20℃加热到170℃，天然气燃烧释放出的热量有60%被菜油吸收，则菜油吸收了 J热量，燃烧了 m3的天然气。[取c菜油=2.0×103J•（kg•℃） -1，天然气的热值为4×107J/m3]
组卷：164引用：4难度：0.5
三、读图、识图作图题（共3小题，每题3分，共计9分）
-
15．在如图所示的电路中，把圆圈所代表的电表填入其电路符号，使两灯都能发光。组卷：46引用：1难度：0.7 -
16．请在图中用笔画线代替导线将电灯、开关正确接入家庭电路。组卷：140引用：8难度：0.5 -
17．春天梅花绽放的时候，距离梅花很远的地方就能闻到花的香味，这是 现象，炒菜是通过 方式增大菜的内能的。
组卷：26引用：2难度：0.8
四.实验探究题（共2小题，每空2分，共计22分）
-
18．小明用“伏安法”测量一个定值电阻Rx的阻值（约为20Ω左右）。实验器材有：定值电阻Rx、电压表（量程0～3V和0～15V）、电流表（量程0～0.6V和0～3A）、滑动变阻器（20Ω 1A）、开关、学生电源各一个，导线若干。
（1）“伏安法”测电阻的原理是。
（2）如图a所示是“伏安法”测电阻的实验电路图，图中甲、乙为两个电表，其中甲为表；
（3）本实验电源电压选用12V，电压表应选用量程，电流表选用0～0.6A量程；连接如图b所示的电流表时，应使电流从“”接线柱流入电流表；
（4）闭合开关后，发现电压表的示数约为6V，电流表示数为零；移动滑动变阻器滑片，电压表示数有明显变化，但电流表示数始终为零，则发生故障的元件是；
（5）排除故障后，接通线路，移动滑动变阻器滑片，当电流表的示数如图b所示时，通过电阻Rx的电流大小是A；
（6）经多次测量，小明由实验数据绘制得如图c所示的U-I图象，由图象可知：电阻Rx=Ω（保留1位小数）
（7）在物理实验中，经常要对物理量进行多次测量，下列实验与本次实验进行多次测量的目的相同的是（填序号）。
A．用刻度尺测量物理课本的长与宽
B．探究杠杆的平衡条件
C．测量小灯泡的电功率。组卷：1125引用：3难度：0.3 -
19．小兵同学通过实验测量灯泡L1、L2的额定功率，L1、L2分别标有“2.5V”和“3.8V”字样，电源电压恒为6V，电压表只有0～3V量程可以用。
（1）如图甲所示，是小兵设计的测L1额定功率的实验电路图，请在图乙中用笔画线代替导线，完成实物电路的连接（要求滑片向A端移动灯泡变亮）。
（2）连好电路后，按实验规范操作，先把滑动变阻器的滑片P移到 （选填“A”或“B”）端，然后闭合开关S，小兵发现L1不发光，电流表有示数，电压表无示数，则电路的故障可能是L1（选填“断路”或“短路”）。
（3）排除故障后，按实验规范操作，刚闭合开关S时，电压表示数为1V，电流表示数如图丙所示，读数为 A，滑动变阻器的最大阻值为 Ω；调节滑片P得到如表中的数据，L1的额定功率为 W。
（4）小兵在原电路中用L2替换L1开始测量L2的额定功率，按实验规范操作，刚闭合开关S时，电压表示数为1.5V，接着小兵发现该电路无法完成测量，于是设计了一个新方案：把电压表改接到滑动变阻器两端，只需调节滑片P使电压表示数为 V，L2就会正常发光。实验次数 1 2 3 电压（V） 1.0 2.5 2.8 电流（A） 0.30 0.32
（5）小兵根据新方案连好电路，按实验规范操作，刚闭合开关S时，发现电压表示数超过了量程，立即断开开关思考解决办法，请你对此说出一种合理的解决办法：。组卷：728引用：4难度：0.4
五、解答题（共3小题，满分18分）
-
20．将铭牌上分别标有“220V 60W”的灯L1和“220V 100W”的灯L2采用如图所示的电路连接后接在家庭电路的插座上，发现“60W”的L1较亮，说明L1的实际功率，通过L1、L2的电流；如果用一磁性较强的磁铁靠近发光的灯泡L1或L2，发现其灯丝在不停地晃动，这说明磁场对通电的钨丝有的作用。组卷：58引用：3难度：0.5 -
21．随着生活质量的提升，各类空气炸锅、电烤箱、烧烤炉走进了千家万户，小明家新买了一个三挡位的电烤箱，小明研究电烤箱加热板部分，画出了其简化电路如图甲所示，R1、R2是定值电阻，可通过旋转开关实现高、中、低挡位切换。电烤箱的相关参数如表格所示，求：
（1）电烤箱在低温挡正常工作时的电流；
（2）电烤箱中R2的阻值是多少欧姆；
（3）若在用电高峰期，家庭电路的实际电压为会降低，电烤箱在中温挡工作3min能使图乙中的电能表（不受电压影响）表盘转动105圈，则此段时间中温挡产生的热量是多少J。额定电压 220V 高温挡功率 中温挡功率 800W 低温挡功率 440W 组卷：64引用：2难度：0.5 -
22．如图的电路中，电源由4节新干电池串联组成（灯丝电阻不变）。求：
（1）计算4节新干电池串联后的电压；
（2）当滑动变阻器R2的滑片P移到最右端，开关S、S1闭合时、S2断开时，电流表的示数为0.5A，通过灯泡的电流为IL=0.2A。计算R1的电阻；
（3）当滑动变阻器R2的滑片P移到最左端，开关S、S2闭合、S1断开时，电压表的示数为3V，计算滑动变阻器R2的电阻。组卷：162引用：2难度：0.5
