2024-2025学年重庆市珊瑚中学九年级（上）期中物理试卷
发布：2025/7/25 8:0:13
一．选择题（每小题中只有一个最符合题意的选项，每小题3分，共24分）
-
1．某自动售货机，它可通过手机扫码（闭合开关S1）或通过投币（闭合开关S2），启动电动机完成自动售货。下图中符合上述情况的电路设计是（ ）
组卷：20引用：2难度：0.8 -
2．将杯中的液态氮（沸点为-196℃）倒入盛有奶浆的碗制作冰淇淋，观察到杯中液态氮沸腾，杯外壁出现白霜，则（ ）
组卷：66引用：8难度：0.7 -
3．原子结构如图1，经摩擦带负电的气球靠近水流情景如图2，则（ ）组卷：89引用：1难度：0.7 -
4．在“探究电流与电压关系”的实验中，分别用R1、R2两个电阻进行探究，并根据数据绘制出如图所示的U-I关系图象，从图中可以看出R1与R2的大小关系是（ ）组卷：183引用：3难度：0.5 -
5．如图是R1、R2两电阻的U-I图像。将R1、R2并联后接入电路，结合图中信息可知（ ）组卷：296引用：8难度：0.5 -
6．如图所示，礼花筒利用筒内的高压空气膨胀，将彩带喷向空中，产生喜庆效果。下列冲程与这一过程能量转化相同的是（ ）组卷：1004引用：9难度：0.5 -
7．如图所示，电源电压恒定，当开关S1、S2闭合，甲、乙两表为相同的电压表（接线柱上标有“-”、“3”、“15”），两电压表指针偏转相同：当开关S1闭合、S2断开，若甲，乙两表均为电流表时，R1、R2的电阻之比和甲、乙两表的示数之比分别为（ ）组卷：633引用：2难度：0.3 -
8．下列估测的数据中，最接近实际的是（ ）
组卷：29引用：1难度：0.8
二．填空作图题（填空每空1分，作图题每图1分，共12分）
-
9．将一束鲜花插入花瓶中，很快整个屋内都能闻到花香，依据分子动理论分析，这是由于 的缘故。
组卷：19引用：1难度：0.7 -
10．将浸过酒精的棉花点燃后放入瓶中，用剥了皮的熟鸡蛋堵住瓶口，鸡蛋会进入瓶中，这是因为瓶内空气受热膨胀，溢出瓶外，堵住瓶口后，瓶内气压大气压，
将鸡蛋蘸水，鸡蛋会更顺利进入瓶中，这是减小鸡蛋表面的粗糙程度，从而。组卷：113引用：2难度：0.6 -
11．如图所示，图甲是某款电子拉力计，图乙是它的原理图，表盘是由电压表改装而成的，加在挂钩上的拉力变大时，电路中的电流 ，电压表示数 。（均选填“不变”“变大”或“变小”）
组卷：241引用：5难度：0.7 -
12．如图所示，电源电压为12V保持不变，R1=10Ω。只闭合开关S时，电流表的示数为0.3A，则R1两端的电压U1=V，R2=Ω；当断开开关S，闭合S1、S2时，则电流表的示数为 A。组卷：1773引用：12难度：0.5 -
13．用毛皮摩擦过的橡胶棒靠近塑料吸管，观察到橡胶棒排斥吸管，可以判定吸管带的是 电荷。塑料吸管属于 （选填“导体”、“半导体”或“绝缘体”）。
组卷：382引用：5难度：0.9 -
14．如图所示，将电流表或电压表的符号填入图中“〇”里，使开关闭合后灯L1、L2串联且都能发光。组卷：623引用：6难度：0.7
三．实验题（请作答在答题卷指定的位置上，每空1分，共21分）
-
15．在研究“电流与电阻关系”的实验中，满足实验要求的器材有：A．电源（电压恒为9V）；B．电流表A（量程0～0.6A，0～3A）；C．电压表V（量程0～3V，0～15V）；D．滑动变阻器R；E．电阻箱R0；F．开关S一个，导线若干。则：
（1）请用铅笔画线代替导线在图甲中将实验器材连接起来，使之成为符合实验要求的电路（电流表选用0～0.6A的量程，电压表选用0～15V的量程，部分导线已经连接好）。
（2）在实验过程中，当电阻箱R0的阻值变小时，为了完成该实验探究，应该将滑动变阻器R的滑片P向端滑动（选填“A”或“B”）。
（3）在实验中，为了获得多组不同的数据，改变电阻箱R0的阻值，移动滑动变阻器的滑片，测出相应的电流值I，并记录。在平面直角坐标系中，若以电流I为纵坐标，以1/R为横坐标，使图象完全在经过坐标原点的直线上（电压、电流、电阻的单位分别为V，A，Ω）。（在某次实验中，当电阻箱R0的阻值为50Ω时，电流表相应的示数如图乙所示，此时电压表的示数为V；测出多组数据后，按上述方法用描点法作图，在连线时发现只有一个点（0.04；0.20）使图象明显不能成为一条直线，经实验小组同学回忆，是由于将电阻箱R0的阻值由Ω变换为该数据点对应的阻值时，没有调节滑动变阻器的滑片就读取了电流值而造成的。组卷：123引用：1难度：0.4 -
16．物理研究小组的同学在“探究影响电阻大小的因素”时，从实验室中选出符合要求的学生电源、滑动变阻器、电流表、开关、导线若干以及几种电阻丝，电阻丝的参数如表所示。
对所要探究的问题，他们作出如下猜想：导体编号 材料 长度/m 横截面积/mm2 a 镍铬合金 1.0 0.4 b 镍铬合金 1.0 0.2 c 镍铬合金 0.5 0.2 d 锰铜合金 0.5 0.2
①电阻与导体的长度有关；
②电阻与导体的材料有关；
③电阻与导体的横截面积有关。同学们设计如图所示的实验电路。
请回答下列问题：
（1）实验中通过观察 ，来判断电阻丝电阻的大小。
（2）若要验证猜想②，可选用的导体编号是 ，选择的理由是 。
（3）选用a、b两根电阻丝进行实验，目的是为了验证猜想 （填序号）。
（4）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线 （选填“增大”或“减小”）了输电线的电阻。组卷：17引用：2难度：0.6 -
17．如图所示，小明做“探究某晶体熔化特点”实验。
（1）小明设计了一个记录实验过程的表格。表格中（a）处应填的内容是。时间/min … 温度/℃ … （a） …
（2）小明根据实验数据，画出了该晶体熔化图像。从图像可知，该晶体处于固体状态时的比热容（选填“大于”、“等于”或“小于”）液体状态时的比热容。组卷：11引用：1难度：0.8
四．计算题（本题共3个小题，第20题6分，第21题8分，第22题9分，共23分。解题应写出必要的文字说明、步骤和公式，只写出最后结果的不得分）。
-
18．（无锡市）小明设计了如图所示的压力测量仪，可以反映弹簧上方金属片受到压力的大小。其中R′是滑动变阻器，R是定值电阻，电源电压恒定不变，压力表实际上是一个电压表。当金属片受到的压力增大时，变阻器的阻值，压力表示数。（选填“变大”、“变小”或“不变”）组卷：64引用：8难度：0.7 -
19．电动汽车的出现极大地满足了人们环保、方便的出行需求。下表是某款电动汽车的主要参数。图中是电动汽车在标准承载下行驶在某路段的路程与时间图象，g=10N/kg。请你计算：
（1）在标准承载下，电动汽车静止时对水平地面的压强；空车质量 600kg 轮胎与地面接触总面积 200cm2 电池容量 44kW•h 标准承载 200kg 最大续航（充满电最大行驶路程） 200km 所受阻力与汽车总重的比值 0.09
（2）电动汽车在该路段行驶30s牵引力做的功；
（3）若电动汽车在该路段行驶30s消耗的电能为0.2kW•h,它的工作效率。组卷：142引用：2难度：0.5 -
20．

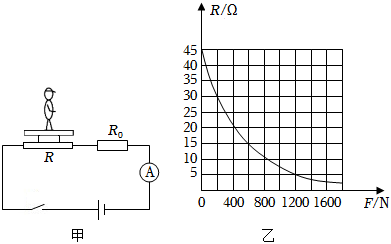

体重超标已影响了部分中学生的身心健康，为了动态监测学生的体重情况，班级科技创新小组设计了一台由电流表改装而成的简易体重计，其电路如图甲所示。已知电源电压恒定，定值电阻R0=5Ω，R为压敏电阻，其阻值与所受到的压力关系如图乙所示，电流表量程为0～0.6A，踏板重力不计，求：
（1）闭合开关S，当体重计空载时，电路中的电流为0.12A，电源电压为多少。
（2）当体重计示数为600N时，R0两端的电压为多少。
（3）此体重计所能测量的最大体重为多少。组卷：551引用：2难度：0.5
