2024-2025学年天津市和平区汉阳道中学九年级（上）第一次月考物理试卷
发布：2025/7/25 8:0:13
一、单项选择题（本大题共10小题，每小题3分，共30分）每小题给出的四个选项中，只有一个最符合题意，请将你选择的答案填写在答题卷相应的表格中。
-
1．利用如图所示电路进行“探究并联电路中干路电流与各支路电流的关系”的实验，下列说法正确的是（ ）组卷：60引用：1难度：0.6 -
2．如图甲所示电路，当开关闭合后，电流表指针偏转如图乙所示，下列说法正确的是（ ）组卷：972引用：6难度：0.5 -
3．用与毛皮摩擦过的橡胶棒，去靠近用细线悬挂的轻质小球，发现小球被吸引，则小球（ ）
组卷：20引用：7难度：0.8 -
4．如图所示，在探究串联电路中的电压关系时，小华同学用电压表测出ab、bc、ac两端的电压分别为Uab=2V，Ubc=2V，Uac=4V，在表格中记录数据后，下一步应该做的是（ ）组卷：1363引用：11难度：0.7 -
5．关于能量的转化，下列说法错误的是（ ）
组卷：311引用：4难度：0.8 -
6．将杯中的水倒出，发现怎样倒也倒不干净，杯壁上沾有水珠，这是由于（ ）
组卷：508引用：11难度：0.8 -
7．下列判断正确的个数是（ ）
①2个灯泡两端的电压相等，它们的连接方式一定是并联；通过两个灯泡的电流相等，它们的连接方式一定是串联。
②闭合开关后，两个灯泡同时发光，开关断开，两个灯泡同时熄灭，由此我们可以判断两灯串联。
③年仅22岁的青年科学家曹原解决了困扰世界物理学家多年的难题，两层石墨烯以一个“魔角”叠加在一起，再加入一定数量的电子，石墨烯的电阻突然变为0。超导材料可用于长距离输电，不能用来制作电热丝。
④二极管、三极管用的是半导体材料，滑动变阻器线圈的材料是钢丝，纯净的水可以导电。
⑤家用节能灯的电流约为0.1A，冰箱电流约为1A，空调电流大约5A，一节干电池电压为1.5V，我国家电电路通常为220V。
⑥当导体两端的电压和通过的电流为零时，导体的电阻为0。
⑦一段导体被均匀的拉长为原来的2倍，增加了长度，电阻变为原来的2倍。
⑧2个小球如果相互吸引，可以判断它们一定带异种电荷。组卷：25引用：1难度：0.7 -
8．下列关于如图所示电路的判断正确的是（ ）
组卷：158引用：2难度：0.8 -
9．某教授站在一次性塑料拖鞋上，手上捏着一个带绝缘柄的铜拍，与放在椅子上的毛皮摩擦后立即拍一下自己的胸部，反复几次后，他的花白头发根根竖起像“怒发冲冠”，关于这个现象说法正确的是（ ）
组卷：29引用：1难度：0.9 -
10．如图所示，是某住宅户内配电系统的方框图，结合方框图的场景，下列分析正确的是（ ）
组卷：1265引用：7难度：0.5
二、多项选择题（本大题共3小题，每小题3分，共9分）每小题给出的四个选项中，有多个符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得零分。请将你选择的答案填写在答题卷相应的表格中。
-
11．如图所示，是电阻甲和乙的U-I图像，请根据图像信息判断下列说法中正确的是（ ）组卷：87引用：1难度：0.6 -
12．将甲、乙两个相同的薄壁容器放在水平桌面上，盛有两种不同的液体，把两个完全相同且不吸水的物体A、B分别放入这两种液体中，静止时两个容器中的液面相平，如图所示，此时A，B在两种液体中所受浮力分别为FA、FB，液体对容器底的压强分别为p甲、p乙，则下列判断正确的是（ ）组卷：59引用：1难度：0.5 -
13．“用电流表测量小灯泡的电流”的部分电路如图所示。下列说法正确的是（ ）组卷：492引用：33难度：0.6
三、填空题（本大题共6小题，每小题4分，共24分）
-
14．如图所示是某单缸四冲程汽油机的 冲程；若该汽油机每1秒钟对外做功20次，那么该汽油机飞轮的转速为 r/min。组卷：100引用：9难度：0.6 -
15．如图所示的电路，电源电压恒为3V。闭合开关S，电压表的示数为0.5V，则灯泡L1两端的电压为 V，灯泡L2两端的电压为 V。组卷：30引用：1难度：0.7 -
16．用如图所示的装置来探究带电物体间的相互作用，有机玻璃棒用丝绸摩擦，橡胶棒用毛皮摩擦，使有机玻璃棒和橡胶棒都带电，则在（a）图的做法中我们看到的现象是，在（c）图的做法中我们看到的现象是，说明，在（b）图中观察到的现象与（选填“a”或“c”）图相同。
组卷：307引用：3难度：0.7 -
17．一节新干电池的电压为 伏；如图所示，若要将一节干电池正确装入电池盒，应将图（甲）中电池的A端接到图（乙）电池盒的 （选填“B”或“C”）接线柱。组卷：456引用：13难度：0.7 -
18．工作中的一个单缸四冲程内燃机，若高温高压的燃气对活塞做功10次，则曲轴转动了周；将内能转化为机械能的是冲程。
组卷：92引用：4难度：0.7 -
19．如图是电流表接在某一并联电路的情况，若通过导线ab电流为0.2A，则通过cd的电流可能是为A或A。组卷：434引用：10难度：0.7
四、综合题（本大题共7小题，共37分）解题中要求有必要的分析和说明，计算题还要有公式及数据代入过程，结果要有数值和单位.
-
20．如图所示，电压表V1、V2、V3的示数分别为5V、2V、8V，电流表的示数为0.4A，求L1、L2、L3两端的电压及通过L2的电流。组卷：435引用：2难度：0.5 -
21．电流表均选0～3A的量程，按照电路图连接实物图导线不能交叉。
组卷：102引用：2难度：0.5 -
22．在右面框中画出如图1、2、3所示的电路图：
组卷：44引用：1难度：0.9 -
23．（1）①小红连接了如图1甲所示电路，闭合开关后，L1和L2都不亮；现用一根导线检查故障原因。如图1乙所示，当用导线接在c、d接线柱时，L1和L2仍然不亮；如图1丙所示，当导线接在e、f接线柱时，L1亮，L2不亮。以下对故障原因的描述正确的是 （填字母）。
A.可能是L1短路
B.一定是L2短路
C.一定是L1断路
D.可能是L2断路
E.可能是d、e接线柱之间的导线断路
F.一定是电池电压太低了
②排除故障后，按图1甲连接好电路，闭合开关后，发现灯L1比灯L2亮，则流过L1的电流 流过L2的电流（选填“＞”、“=”或“＜”）。
（2）①小亮想要用如图2的电路图探究并联电路的电流规律，应将开关 闭合，断开（两空均选填“S1”、“S2”或“S3”中的一个或多个）。
②小亮正确测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如图3中甲、乙、丙所示，可读出I1=0.4A，I2=A，I=A；
③小薇根据小亮的测量数据，得出了“并联各支路电流是相等的”这个结论，为了检验她的结论是否正确，她提出了几个方案：
A.用规格相同的灯泡替代L1或L2
B.用规格不同的灯泡替代L1或L2
C.用可调稳压电源代替电池
请问应选取哪一个方案继续进行多次实验呢？（填字母），写出判断小薇的结论是否正确的依据：。组卷：83引用：1难度：0.6 -
24．在探究影响导体电阻大小的因素时，小明、小红两位同学作出了如下猜想：
①导体的电阻与导体的材料有关
②导体的电阻与导体的长度有关
③导体的电阻与导体的横截面积有关。
实验室提供了5根电阻丝，规格、材料如表：
（1）为了验证上述猜想①，应该选用编号为 两根电阻丝进行实验；编号 材料 长度/cm 横截面积/mm2 A 锰铜合金 100 0.5 B 镍铬合金 50 0.5 C 镍铬合金 100 1 D 镍铬合金 100 1.5 E 镍铬合金 100 0.5
（2）将D电阻丝两端接入电路中M、N两点间后，再换成将E电阻丝两端分别接在M、N两点间，电流表示数会 （选填“变大”“变小”“不变”）；
（3）分别将B、E两电阻丝接入电路中M、N两点间时，电阻丝B接入时电流表示数较大，由此，得到的结论是：当导体的材料和横截面积相同时，。组卷：43引用：2难度：0.5 -

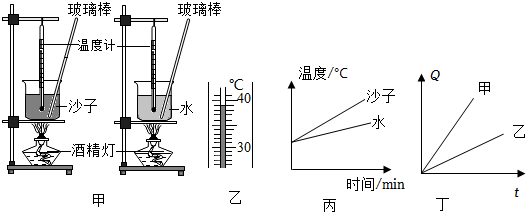

25．利用如图甲所示的实验装置探究“沙子和水的温度变化与吸热的关系”，操作如下：
（1）在两烧杯中分别装入初温度相同且 相等的沙子和水。
（2）用相同的酒精灯火焰加热，并用玻璃棒不断搅拌，每隔相同的时间记录一次温度，其中某时刻的温度如图乙所示，其示数为 。根据实验数据绘制成温度与时间的关系图象，如图丙所示。
（3）实验中，是通过比较 （选填“加热的时间”或“升高的温度”）来间接反映沙子和水吸收的热量。
（4）分析图象可知，对于质量相等的沙子和水，升温较快的是 ；若使两者升高相同的温度，则 吸收的热量较多，由此可见 的比热容较大。
（5）如图丁所示的图象表示甲、乙两个固态物体吸热后温度升高的情况，图中横坐标是物体的温度变化，纵坐标是物体吸收的热量。问题：
①如果甲和乙的质量相同，甲的比热容 乙的比热容（选填“大于”、“等于”或“小于”）。
②如果甲、乙是同种物质制成的，甲、乙可能存在的具体差异可能是 。组卷：151引用：2难度：0.6 -
26．王大刚同学和家人在郊外野餐，用木炭烧水。铁锅内装有5kg水，把水从18℃加热至98℃，总共用了0.6kg木炭。已知水的比热容为4.2×103J/（kg•℃），如果木炭的热值为2.8×107J/kg。求：
（1）在这个过程中水吸收的热量；
（2）在这个过程中木炭完全燃烧放出多少热量；
（3）此过程中铁锅烧水的效率是多少？组卷：209引用：5难度：0.5
