2021-2022学年江苏省宿迁市沭阳县部分学校九年级（上）第二次段考物理试卷
发布：2025/7/23 6:0:15
一、选择题（每题2分，共24分.每题只有一个选项符合题意）
-
1．如图示电路中，电源电压不变，R1为定值电阻，R2为滑动变阻器，闭合开关S，移动滑片P，多次记录电压表示数U和对应的电流表示数I，则绘出的U-I关系图象正确的是（ ）组卷：826引用：7难度：0.6 -
2．如图所示电路中，当开关S闭合时，电压表测的是（ ）的电压。组卷：970引用：58难度：0.9 -
3．如图所示，将电压表先后并接在AB处、BC处、AC处，当开关S闭合后，电压表读数最大时，是接在（ ）组卷：350引用：22难度：0.9 -
4．如图是一个简化了的电冰箱电路图，图中M是压缩机用的电动机，L是冰箱内的照明_灯泡，根据电路图，下列说法中的正确的是（ ）组卷：39引用：1难度：0.7 -
5．由欧姆定律公式I=
变形得R=UR下列说法中正确的是（ ）UI组卷：30引用：1难度：0.8 -
6．电功的国际单位是（ ）
组卷：203引用：1难度：0.9 -
7．如图所示的是科技小组同学设计的四种“环境温度检测”电路，其中R为热敏电阻（用
表示），R的阻值是随环境温度的增大而增大，R0为定值电阻，电源电压恒定不变。若当环境温度升高时电表示数增大，则符合要求的电路是（ ）组卷：938引用：10难度：0.6 -
8．如图甲为坐位体前屈测量示意图，测试时需要从刻度尺上读数。小明利用电压表等实验器材对该测量仪进行改进，改进后电压表示数与长度变化关系如图乙所示。则他设计的电路是（ ）组卷：573引用：2难度：0.5 -
9．如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则（ ）组卷：229引用：4难度：0.5 -
10．如图，某同学在实验时误把电路中的电流表并联在灯L2两端，这时观察到的现象是（ ）
组卷：123引用：2难度：0.7 -
11．下列估测合理的是（ ）
组卷：31引用：1难度：0.9 -
12．对于电流与电压之间的关系，下列说法正确的是（ ）
组卷：2024引用：11难度：0.9
二．填空题（共6小题，每空1分，共15分）
-
13．如图甲所示电路，电源电压为18V，电流表和电压表量程分别为0～0.6A、0～15V，滑动变阻器标有“？Ω 1A”。闭合开关，在保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片，绘制了这一过程中电流表示数与电压表示数关系图象如图乙；将电压表正确改接在A、B、C中的某两点间，闭合开关，在保证所有元件安全的情况下，最大范围内调节滑动变阻器的滑片，绘制了电压表示数与跟电压表并联元件的电阻关系图象如图丙。定值电阻的阻值为 Ω，灯泡的额定功率为 W，上述过程中滑动变阻器两端最大电压值为 V。
组卷：397引用：1难度：0.5 -
14．现有两只定值电阻，R1标有“10Ω 0.3A”、R2标有“30Ω 0.6A”，在保证所有电路元件安全、不烧毁的前提下，若将两定值电阻串联接入电路，则电路中允许通过的最大电流为 A，电源电压最大为 V。
组卷：575引用：7难度：0.6 -
15．小东家的电冰箱铭牌如下表。小东在家用电器只有冰箱工作的情况下，观察冰箱从启动到停止工作用了6min,电能表转盘转了18圈。则该冰箱以标定耗电量工作时，一天实际工作h,启动次，每消耗1度电电能表转盘转圈。
耗电量 0.72kW•h/24h 额定电压 220V 冷冻量 4kg 输入功率 120W 制冷剂 R600a 气候类型 N•ST 组卷：260引用：14难度：0.7 -
16．如图甲所示电路中，电压表V1和V2的示数之比为1：3，则定值电阻R1：R2=；若将电阻R1、R2改接为如图乙所示的电路，则电流表A1、A2的示数之比为。组卷：875引用：24难度：0.5 -
17．压力传感器的原理图如图所示，其中A、B均为绝缘材料，AB间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压18V，R1=10Ω，R2的阻值变化范围为0-8Ω，闭合开关S，压力F与R2的变化量成正比，F=1N时，R2为2Ω，此时电流表示数是A；当电流表的示数为I时，F=N（写出关于I的数学表达式），I的取值范围是A。组卷：186引用：4难度：0.5 -
18．如图是简化了的电冰箱的电路图。图中M是压缩机的电动机，L是电冰箱内部的照明灯。当电冰箱接入电路后，依据同学们的生活经验，当我们打开电冰箱门取东西时，开关S1、S2应都处于（选填“闭合”或“断开”）状态。组卷：10引用：1难度：0.9
三、作图与实验探究题（共7小题，19题每图2分，20-23题每问1分，共30分）
-
19．在如图所示电路的“〇”里填上适当的电表符号，要求：闭合开关S，两灯均能发光。组卷：103引用：16难度：0.7 -
20．根据如图所示的实物连线图，在虚线框中画出对应的电路图。（要求连线横平竖直，尽量使电路图简洁美观）
组卷：795引用：4难度：0.7 -
21．如图所示的实物电路中，有两根导线尚未连接，用笔画线代替导线将电路连接完整。
要求：两灯串联，电压表只测灯L2两端的电压，导线不能交叉，不考虑电压表量程的选择。组卷：871引用：6难度：0.5 -
22．在“探究电流与电阻的关系”实验中：电源为两节新干电池串联。
（1）如图甲所示，请你用笔画线代替导线，将图中电路连接完整（请勿更改原有导线，导线不得交叉），要求：当滑动变阻器的滑片向左移动时，电路中的电流变大；
（2）实验过程中，将5Ω的电阻接入电路中，闭合开关调节滑动变阻器滑片P至适当位置，此时电流表示数如图乙所示，则电流表示数为 A。将5Ω的电阻更换为10Ω的电阻，闭合开关，应将滑动变阻器的滑片P向 （选填“左”或“右”）端移动。若滑动变阻器的规格为“20Ω 1A”，则为了完成实验连入电路中的定值电阻的最大阻值为 Ω；
（3）把5Ω和10Ω的电阻分别接入电路，控制电阻两端的电压不变，前后两次通过滑动变阻器的电流之比是 。若将5Ω的电阻接入电路时，电压表示数为U1，更换为15Ω的电阻后，立即闭合开关，电压表示数为U2，则U23U1（选填“大于”、“等于”或“小于”）。组卷：107引用：2难度：0.4 -
23．某物理兴趣小组在老师的指导下“探究并联电路的电流特点”。
（1）巡视中老师发现小龙、小虎两位同学指针偏转异常
产生小龙同学这种情况的原因可能是；
产生小虎同学这种情况的原因可能是。
（2）小薇设计了如图所示的电路进行实验。
①在连接电路时，开关应处于状态。
②小薇先将电流表接在L1所在的支路上，闭合开关后，她测出了L1、L2支路和干路上的电流分别为I1、I2和I，电流表示数如下图中甲、乙、丙所示，可读出，I1=0.5A，I2=A，I=A。
组卷：68引用：1难度：0.5 -

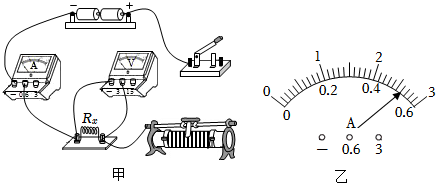

24．图甲是“伏安法测电阻”电路的实物图。
（1）请用笔画线将实物图连接完整，使滑动变阻器的滑片左移时，电流表示数变小。
（2）闭合开关后，移动滑片，发现电流表、电压表均无示数，则故障可能是 。
（3）排除故障后，闭合开关，当滑片移动到某位置时，电压表示数为2.6V，电流表示数如图乙所示，则未知电阻Rx=Ω。
（4）接下来，调节滑动变阻器的滑片，多次实验。测量小灯泡的阻值时，同样需要多次实验。它们多次实验的目的 相同的。组卷：35引用：2难度：0.5 -
25．微波炉是人们用来加热食品的常用灶具。微波是一种高频电磁波，能穿透陶瓷器、玻璃、耐热塑胶等材料，微波炉所使用的微波频率为2450MHz。
（1）为了用电安全，微波炉应该使用 （两脚/三脚）插头。
（2）用微波炉加热饭菜时，应选用 （不锈钢/铁/玻璃）容器来加热，加热过程中是将 能转化为内能。
（3）小明想知道微波炉的热效率，他用电能表（表头如图所示）、温度计等工具进行了如下实验：
A．在杯中装有质量为m的冷水，测出水的初温为t0；
B．把杯子放进微波炉，并选择高温挡；
C．将微波炉定时器旋转到两分钟的位置，同时记录电能表指示灯在这个时间内闪烁的次数n；
D．加热结束后，迅速测出水的末温t。
①以上实验中，还缺少一个步骤，请你补上这个步骤：。
②电能表指示灯闪烁一次，用电器消耗的电能E0=J．
③微波炉热效率的表达式η=。（用字母表示）组卷：497引用：5难度：0.3
四、计算题
-
26．如图所示，小华设计了一个室内电子温度计。电源电压恒定不变，电压表的量程为0～3V，R1是热敏电阻，其阻值随环境温度变化的关系如图乙所示，R0为定值电阻，闭合开关S后，当环境温度为20℃时，电压表的示数为2V，此时电路中的电流为0.1A。求：
（1）R0的阻值；
（2）电源电压；
（3）电子温度计能测量的最高温度。组卷：232引用：2难度：0.5 -
27．如图甲所示的电路中，电源电压为12V，滑动变阻器R2的铭牌上标有“100Ω 0.5A”字样，图乙为定值电阻R1的I-U图象。求：
（1）电阻R1的阻值；
（2）当电路中的电流为0.2A时，滑动变阻器R2接入电路中的阻值；
（3）为了不损坏滑动变阻器，R2接入电路中的最小阻值。
组卷：439引用：1难度：0.1
