2019-2020学年辽宁省丹东市高二（上）期末物理试卷

一、选择题（本题共14小题，每小题4分．在每小题给出的四个选项中，第1～10题只有一项符合题目要求，第11～14题有多项符合题目要求．全部选对的得4分，选对但不全的得2分，有选错的得0分．）

• 1．电阻不可忽略的线圈L₀可看作是一个定值电阻R₀（线圈电阻）与一个纯线圈L串联而成，如图甲。在如图乙所示电路中，常规变压器次级线圈电阻不可忽略，变压器原线圈接理想交流电源，当滑动变阻器触头在b端时，R₀刚好=外电路电阻，当滑动变阻器触头P向b端滑动时，下列说法正确的是（　　）


  A．变压器初级线圈电压降低

  B．变压器输入功率变小

  C．小灯泡变亮

  D．变压器输出功率变大
  组卷：115引用：1难度：0.5

  解析

• 2．图示为研究闭合电路欧姆定律的演示实验装置，图中电压表为理想电表。下列判断不正确的是（　　）

  A．两只电压表的四个接线柱中，若a为正，则c也为正

  B．s1、s2都断开时，电压表V1的示数等于电源电动势

  C．s1、s2都闭合时，电压表V1与V2的示数之和等于电源电动势

  D．s1、s2都闭合时，滑动变阻器的滑片P向右移动时，电压表V1的示数减小，V2的示数增大
  组卷：158引用：1难度：0.6

  解析

• 3．如图所示，通电硬直导线ab平行条形磁铁放置，导线可以在空中自由运动，其中的电流方向由a到b,则导线的运动情况为（　　）

  A．a端转向纸里，b端转向纸外，且远离磁铁

  B．a端转向纸里，b端转向纸外，且靠近磁铁

  C．a端转向纸外，b端转向纸里，且远离磁铁

  D．a端转向纸外，b端转向纸里，且靠近磁铁
  组卷：391引用：12难度：0.9

  解析

• 4．如图所示，在A、B两端加一恒定不变的电压U，电阻R₁为60Ω，若将R₁短路，R₂中的电流增大到原来的4倍；则R₂为（　　）

  A．40Ω

  B．20Ω

  C．120Ω

  D．6Ω
  组卷：284引用：9难度：0.9

  解析

• 5．通过一阻值R=100Ω的电阻的交变电流如图所示，其周期为1s。电阻两端电压的有效值为（　　）


  A．12 V

  B．4 10  V

  C．15 V

  D．8  5  V
  组卷：1198引用：58难度：0.9

  解析

• 6．用α粒子轰击铍

  9

  4

  Be时会得到新的原子核

  12

  6

  C并同时放出一种射线，该射线是（　　）

  A．质子流

  B．电子流

  C．中子流

  D．光子流
  组卷：116引用：1难度：0.8

  解析

• 7．如图正方形线框abcd边长为L，条形磁场的宽度也为L，现使线框匀速向右通过条形磁场，关于线框ab与bc边所受安培力的大小与方向随时间变化的图象正确的是（　　）（ab边受安培力取向上为正，bc边受安培力取向右为正）

  A．

  B．

  C．

  D．
  组卷：4引用：2难度：0.9

  解析

• 8．如图所示，a、c是水平放置的通电螺线管轴线上的两点，c是螺线管轴线的中点，b、d是通电螺线管中垂线上关于轴线对称的两点，下列说法中正确的是（　　）

  A．c点处的磁感应强度最小

  B．c点处的磁感应强度方向水平向右

  C．b、c两点处的磁感应强度方向相同

  D．b、d两点处的磁感应强度方向相反
  组卷：233引用：6难度：0.6

  解析

• 9．一吊床由两根长度一定且不可伸长的轻绳悬挂起来，有如图所示四种悬挂方法，在乙、丙两图中，乙中左侧绳与丙中右侧绳跟水平吊床的夹角均为θ，乙中右侧绳与丙中左侧绳跟水平吊床的夹角也为θ，下列说法正确的是（　　）


  A．甲方法绳受拉力最大，乙方法绳受拉力最小

  B．甲方法绳受拉力最小，丁方法绳受拉力最大

  C．四种方法绳受拉力一样大

  D．甲方法绳受拉力最大，乙、丙、丁方法绳受拉力均为最小
  组卷：50引用：3难度：0.6

  解析

• 10．如图所示，L是自感系数很大的线圈，但其自身的电阻几乎为0。A和B是两个相同的小灯泡，实验过程中两灯泡均未烧坏。下列说法正确的是（　　）

  A．开关S由断开变为闭合，A灯先亮B灯后亮

  B．开关S由断开变为闭合，A、B灯同时亮，然后A灯逐渐熄灭，B灯变得更亮

  C．开关S由闭合变为断开，A、B灯同时熄灭

  D．开关S由闭合变为断开，A灯先熄灭，B灯后熄灭
  组卷：105引用：1难度：0.7

  解析

• 11．说起电流表，赤峰二中的小明就无比闹心，因为电表的改装是他心中永远的痛。下面这个问题，小明就老是舒扯不清，请你帮忙解决一下：如图所示为有0.01A和0.1A两个量程的电流表的原理图，已知表头的内阻为200Ω，满偏电流为2mA，则下列说法中正确的是（　　）

  A．当使用a、b两个端点时，量程为0.01A

  B．当使用a、c两个端点时，量程为0.01A

  C．R1=45Ω，R2=5Ω

  D．R1=5Ω，R2=45Ω
  组卷：101引用：2难度：0.6

  解析

• 12．一束离子流由左端平行于极板P₁射入质谱仪，沿着直线通过电磁场复合区后，并从狭缝s₀进入匀强磁场B₂，在磁场B₂中分为如图所示的三束，则下列相关说法中正确的是（　　）

  A．速度选择器的P1极板带负电

  B．离子I带负电

  C．能通过狭缝s0的带电粒子的速率等于 E B 1

  D．粒子2的比荷 q m 绝对值最大
  组卷：74引用：5难度：0.6

  解析

• 13．如图甲所示的电路，理想变压器原、副线圈的匝数分别为100和50，定值电阻R₁=R₂=20Ω，电源两端电压随时间变化的关系图象如图乙所示，已知电压表和电流表为理想电表，则（　　）


  A．副线圈中电流频率为50Hz

  B．电流表示数为1A

  C．电压表示数为50V

  D．电阻R2的功率为80W
  组卷：87引用：2难度：0.7

  解析

• 14．如图所示，足够长的光滑平行金属导轨倾斜固定，倾角为30°，上端连接一电容器，方向垂直导轨平面向上的匀强磁场穿过导轨所在平面．一根质量为m的导体棒垂直静置在导轨上．现让导体棒从静止开始滑下，导体棒做匀加速直线运动，所有电阻均不计，重力加速度大小为g,则导体棒在导轨上运动的加速度大小可能为（　　）

  A． 1 3 g

  B． 1 2 g

  C． 1 4 g

  D． 3 5 g
  组卷：233引用：1难度：0.5

  解析

二、实验题（本题共2小题，共13分．）

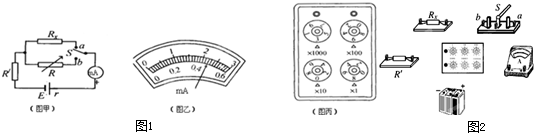

• 15．如图1甲所示为利用“等效替代”的思想测量电阻R_x的电路，R为电阻可读可调的电阻箱，R′为阻值适当的保护电阻，电源E的电动势、内阻未知，S为单刀双掷开关，电流表为毫安表，完成以下填空：
  （1）测量R_x的步骤为：
  A．将图1甲中S向a端闭合，毫安表（接0～0.6mA挡）的读数图1乙I=

  mA
  B．将图1甲中S向b端闭合，适当调节电阻箱R使得毫安表的读数I′=

  mA，记下此时电阻箱图1丙的读数R=

  Ω，那么，本实验所测电阻R_x=

  Ω．
  （2）按图甲所示的电路，在实物图（图2）上用实线连好电路．
  组卷：11引用：1难度：0.5

  解析

• 16．用图甲所示的电路，测定一节旧干电池的电动和
  内阻．除电池、开关和导线外，可供使用的实验器材还有：
  双量程电流表：A（量程0～0.6A，0～3A）；
  双量程电压表：V（量程0～3V，0～15V）；
  滑动变阻器：R₁（阻值范围0～10Ω，额定电流2A）
  R₂（阻值范围0～100Ω，额定电流1A）
  ①为了调节方便，测量精度更高，实验中应选用电流表的量程为

  A，电压表的量程为

  V，应选用滑动变阻器

  （填写滑动变阻器符号）．
  ②根据图甲将图乙中的实物正确连接，注意闭合开关时滑动变阻器的滑片P应处于正确的位置并选择正确的电表量程进行连线．

  ③通过多次测量并记录对应的电流表示数I和电压表示数U，利用这些数据在图丙中画出了U-I图线．由图线可以得出此干电池的电动势E=

  V（保留3位有效数字），内电阻r=

  Ω（保留2位有效数字）．
  组卷：17引用：3难度：0.5

  解析

三、计算题（本题共3小题，共31分．）

• 17．如图的平面直角坐标系xOy,在第I象限内有平行于y轴的匀强电场，方向沿y正方向；在第Ⅳ象限的正三角形abc区域内有匀强磁场，方向垂直于xOy平面向里，正三角形边长为L，且ab边与y轴平行。一质量为m、电荷量为q的粒子，从y轴上的P（0，h）点，以大小为v₀的速度沿x轴正方向射入电场，通过电场后从x轴上的a（2h,0）点进入第Ⅳ象限，又经过磁场从y轴上的某点进入第Ⅲ象限，且速度与y轴负方向成45°角，不计粒子所受的重力。求：
  （1）判断该粒子的电性

  （选“正电荷”或“负电荷”）；
  （2）电场强度E的大小；
  （3）粒子到达a点时速度的大小和方向；
  （4）abc区域内磁场的磁感应强度B的最小值。
  组卷：145引用：2难度：0.4

  解析

• 18．如图（a）所示，一对平行光滑轨道放置在水平面上，两轨道相距L，两轨道间并列连接阻值为R的电阻和电容为C的电容器，有一质量m的导体棒静止地放在轨道上，与两轨道垂直，导体棒的电阻为r,轨道足够长且轨道的电阻忽略不计，整个装置处于磁感应强度B的匀强磁场中，磁场方向垂直轨道平面向下。现用水平恒力F沿水平方向拉动导体棒，则：
  （1）求导体棒最终速度；
  （2）已知从静止开始直到导体棒达到稳定速度所经历的位移为s,求在此过程中电阻R上所产生的热量（电容器储存的电能表达式E=

  C

  U

  2

  2

  ，U是电容器两端的电压）；
  （3）若不计导体棒电阻，且把电阻R去掉，如图（b）所示求导体棒运动过程中的加速度大小。

  组卷：119引用：3难度：0.5

  解析

• 19．如图所示，用一小型交流发电机向远处用户供电，已知发电机线圈abcd匝数N=100匝，面积S=0.03m²，线圈匀速转动的角速度ω=100πrad/s,匀强磁场的磁感应强度B=

  2

  π

  T，输电时先用升压变压器将电压升高，到达用户区再用降压变压器将电压降下来后供用户使用，输电导线的总电阻为R=10Ω，变压器都是理想变压器，降压变压器原、副线圈的匝数比为n₃：n₄=10：1，若用户区标有“220V，8.8kW”的电动机恰能正常工作。发电机线圈电阻r不可忽略。求：
  （1）输电线路上损耗的电功率ΔP；
  （2）若升压变压器原、副线圈匝数比为n₁：n₂=1：8，交流发电机线圈电阻r上的热功率与输电线上损耗的电功率之比。
  组卷：287引用：14难度：0.8
