2019-2020学年云南省保山市九年级（上）段考物理试卷（11月份）
发布：2025/7/18 13:0:12
一、选择题（含1-8题，每小题只有一个正确选项，每小题3分，共24分．请把正确答案在答题卡相应的位置上涂黑）
-
1．如图是一个简化了的电冰箱电路图，图中M是压缩机用的电动机，L是冰箱内的照明_灯泡，根据电路图，下列说法中的正确的是（ ）组卷：39引用：1难度：0.7 -
2．如图所示的实验中，用酒精灯加热水，随着水面上方水蒸气的增多和温度的升高，管内气体压强逐渐增大，塞子受到水蒸气的压力而冲出去，与此同时，看到管口处“冒白气”，关于该实验过程，下列说法正确的是（ ）组卷：40引用：4难度：0.6 -
3．下列关于能量转移和转化的方向性的说法中，不正确的是（ ）
组卷：499引用：4难度：0.9 -
4．在如图所示的电路中，甲、乙两处分别接入电流表或电压表，当开关S闭合后，为使两灯泡均能发光，则下列判断正确的是（ ）组卷：587引用：9难度：0.6 -
5．如图所示，电源电压为6V保持不变，闭合开关S，电压表示数为2V。下列说法正确的（ ）组卷：151引用：1难度：0.5 -
6．用相同的电加热器分别对质量相等的A和B两种液体加热（不计热量损失），如图所示是A和B的温度随加热时间变化的图象，下列说法正确的是（ ）组卷：406引用：24难度：0.6 -
7．如图所示，一位有经验的物理教师演示了“静电章鱼”的精彩实验，上方是与毛皮摩擦过的细塑料丝，下方是与毛皮摩擦过的PVC塑料管，张开的细塑料丝被一种神奇的力量悬在了空中。下列说法正确的是（ ）组卷：385引用：4难度：0.7 -
8．小科同学设计了一个串联电路如图所示，闭合开关S，两灯均能正常发光（灯丝电阻不变，电源电压不变）．灯L1标有“6V 4W”字样，小明手边只有一个标有“6V 9W”字样的灯L2，小明认为既然L1、L2的额定电压相同，必定可以用L2换L1．小明把灯泡换接后，闭合开关S，可能出现的现象是（ ）组卷：33引用：4难度：0.7
二、填空题（含9-18题，每小题2分，共20分）
-
9．如图所示，定值电阻R1=8Ω，R2=6Ω，电源电压为8V，R为定值电阻。当开关S接位置1时，电流表的示数为0.4A，则此时R的阻值为 Ω，该电路工作5min电流做的功为 J。当开关S接位置2时，电阻R两端的电压 （选填“不变”、“变大”或“变小”）。组卷：112引用：1难度：0.6 -
10．小红和几个同学在竹海当中散步，翠竹的清香四处飘散，这是 现象，该现象表明组成物质的分子在不停地 ；春天里，挖几棵春笋，能做一顿美味，炒笋的过程是通过 （选填“做功”或“热传递”）的方式使笋的内能增加。
组卷：116引用：6难度：0.8 -
11．汽油机的一个工作循环有四个冲程，如图是冲程，若此台汽油机飞轮转速为1200r/min,则每秒钟对外做功次。组卷：57引用：6难度：0.5 -
12．小梅学完电能表的使用后，想利用电能表测量电饭煲的电功率，观察自家的电能表如图所示，该电能表允许接入用电器的最大电功率是 W；将家里其他用电器断开，只将该电饭煲接入电路中，观察到电能表的指示灯6min闪烁了320次，则他家电饭煲的功率是 W。组卷：21引用：3难度：0.7 -
13．在一次实验中，某位同学按照如图（甲）所示的电路正确连接。闭合开关S后，他发现两块电流表指针的偏转角度相同，都如图（乙）所示。则通过灯泡L1和L2的电流分别为A和A。组卷：142引用：3难度：0.7 -
14．如图甲为雨水报警器电路，雨量传感器由两个E字金属丝组成（如图乙所示）。当传感器上没有雨滴时，传感器相当于断路；当传感器有雨滴后，由于雨水是 ，两个E字金属丝部分会接通，传感器上的雨水增多相当于增大了水的横截面积，电阻 ，小灯泡变亮。若电源电压20V，小灯泡规格为“10V 1W”，当小灯泡两端电压在5V～10V范围内时，会发光报警，则雨量传感器的阻值在 范围内时，小灯泡能发光报警。（灯丝电阻不变）组卷：152引用：2难度：0.5 -
15．用毛皮摩擦过的橡胶棒带负电，则毛皮 （选填“带正电”“带负电”或“不带电”），请说明理由：。
组卷：5引用：1难度：0.8 -
16．如图所示，是某同学用“伏安法”测量定值电阻R（阻值未知）实验电路图。如果电流表的内阻为RA，示数为I；电压表的内阻为RV，示数为U，则待测电阻R的阻值为。组卷：236引用：6难度：0.5 -
17．电流做功的过程实质上是电能转化为
能量的过程，当电流通过电水壶时，电能转化为能。组卷：31引用：3难度：0.7 -
18．我国照明电路的电压为 V，对人体安全的电压为 V。
组卷：65引用：43难度：0.9
三、作图、实验、探究题（共31分）
-
19．一电能表表盘上标明“1200r/kW•h”，将某用电器单独接在该表上，当用电器工作9min后，电能表转盘转过120r。若用电器两端电压是220V，求：通过该用电器的电流。
组卷：92引用：2难度：0.1 -
20．根据你对家庭电冰箱的了解，请在下列虚线框内画出电冰箱的电路图。
组卷：15引用：1难度：0.7 -
21．请利用电池、开关、导线、滑动变阻器、小灯泡，设计一个能控制灯泡亮度的电路，在如图方框内画出电路图。组卷：9引用：2难度：0.5 -
22．在探究“通过导体的电流跟电阻的关系”实验中，已经备有的实验器材有：学生电源、已调零的电流表和电压表、滑动变阻器、不同阻值的定值电阻若干、开关和导线若干。小刚利用上述部分器材连接成了如图所示的电路。闭合开关S前，同组的小兰指出电路连接有错误。
（1）小兰只改接了电路中的一根导线，电路便连接正确了，请你在图中画出她的改法。（在错接的导线上画×，然后画出正确的接线）
（2）以下是他们的部分实验步骤，请你帮他们补充完整：
①闭合开关S，并移动滑动变阻器的滑片P，使电压表的示数为U，读出此时电流表的示数I，将R和I的数据记录在表格中。
②断开开关S，将R替换成不同阻值的定值电阻，闭合开关S，移动滑动变阻器滑片P，，将R和I的数据记录在表格中。
③仿照步骤②再做4次实验，将R和I的数据记录在表格中。
（3）小兰和小刚根据实验数据绘制出通过导体的电流随导体电阻变化规律的图像，如图所示。请你根据图像判断，当导体电阻为4Ω时，通过该导体的电流为 A。组卷：95引用：4难度：0.5 -

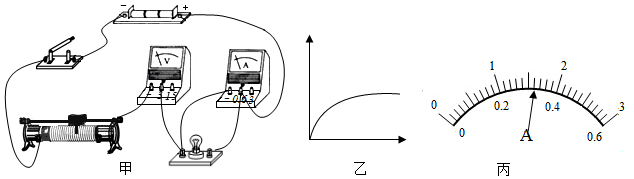

23．小明想要测量额定电压为2.5V（阻值约为8Ω）的小灯泡的额定电功率。可供选用的器材如下：电源为三节新干电池、规格为“20Ω 1A”的滑动变阻器、电压表、电流表、开关、导线若干。设计并连接了如图甲所示的电路图。
（1）闭合开关前，滑动变阻器的滑片应移动到最（选填“左”或“右”）端，这样做的目的是 。
（2）闭合开关后，他发现电路中出现问题，立即断开了开关，原因是他观察灯泡不发光，且 。
（3）经检查，发现电路中有一处导线连接错误，请你在错误的导线上打“×”，并补画上正确的连线。
（4）实验中，小明调节滑动变阻器的滑片，使电压表的示数从1.5V变化到3V，记录下相关数据，绘制了如图乙所示的小灯泡U-I图像，则该图像的横坐标应为 （选填“U”或“I”）。
（5）当电压表的示数为2.5V时，电流表的示数如图丙所示，则小灯泡的额定功率是 W。
（6）取下小灯泡后，将阻值为5Ω、10Ω、15Ω的定值电阻分别接入原电路中小灯泡的位置，探究“电压一定时，电流与电阻的关系”。无法选取的电压值是 。
A.1.5V
B.2.0V
C.2.5V
D.3.0V组卷：18引用：1难度：0.5 -
24．如图所示是“探究电流通过导体产生热量的多少跟什么因素有关”的实验装置，将四段电阻丝a、b、c、d分别密封在完全相同的盒子内，盒内封闭一定量的空气，其中图乙中另取阻值为5Ω的电阻在盒外与盒内电阻并联。
（1）在实验中电流通过电阻时产生热量的多少是通过观察U形管中 来比较的，应用的物理科学探究方法是 。
（2）图甲可探究电流产生的热量与 的关系，通电一段时间后，（选填“左”或“右”）侧盒子中的电阻产生的热量多。
（3）图乙可探究电流产生的热量与 的关系。
（4）实验的结论可进一步用公式 来表达。由公式可知，图乙中左右两侧盒子中的电阻产生的热量之比为 。
（5）将图乙右侧两个电阻都放入密封盒中，可探究电流产生热量和 的关系。组卷：563引用：1难度：0.5
四、综合题（含23-25题，共25分）要求（1）语言表述要精练、准确；（2）写出必要的运算和推理过程；（3）带单位计算；（4）计算结果若有近似，均保留两位小数．
-
25．如图所示的电路，电源电压不变，定值电阻R1的阻值为20Ω，将滑动变阻器滑片P从一端移动到另一端，电流表示数变化范围是0.1～0.3A，求：
（1）电源电压；
（2）滑动变阻器R2的最大阻值。组卷：119引用：1难度：0.4 -
26．某汽车发动机的能量流向如图所示，该车以72km/h的速度在平直公路上匀速行驶了一段距离，消耗汽油1kg。[q汽油=4.6×107J/kg,c水=4.2×103J/（kg•℃）]
（1）汽油完全燃烧放出的热量是多少？
（2）在1标准大气压下，废气带走的能量若全部被质量为200kg、初温为20℃的水吸收，则水温将升高多少℃？
（3）在此过程中，若发动机的功率恒为30kW，则汽车行驶的路程是多大？组卷：190引用：3难度：0.5 -
27．阅读短文，回答问题：
“翼龙”无人机“翼龙”无人机是我国自主研制的一种中低空、长航时用途无人机。图甲是无人机的图片，如表为其部分技术参数。“翼龙”无人机装配有一台活塞式发动机，具备全自主平台，可携带各种侦察、测距、电子对抗设备及小型空地打击武器，可广泛应用于如灾情监视、军事活动等科学研究领域。
（1）无人机沿水平方向正常巡航时发现正前方有一座山峰，为测定无人机与山峰间的距离，其搭载的声呐系统向山峰发出超声波后经9s收到反射信号，则收到反射信号时无人机与山峰间的距离为 m；（已知超声波在空气中的传播速度为340m/s）最大飞行速度/km/h 280 正常巡航速度/km/h 160 最大续航时间/h 20 发动机额定功率/kW 80 最大载荷量/kg 180 最大载油量/kg 320 机身质量/t 1.1 机身长度/m 9.0
（2）活塞式发动机是无人机的核心部件，其基本结构及工作方式如图乙所示，此时该发动机处于 冲程，是通过 的方式改变了缸内气体的内能；
（3）为了确保无人机的飞行速度不超过最大值，工程师给发动机装上了能控制油门大小的限速器，其简化电路如图丙所示，其中R1的阻值随飞行速度的变大而减小。当飞行速度达到最大值时，电磁铁刚好能够吸下衔铁B，以减小油门C的喷油量，从而控制无人机的速度。但长时间使用后，电源电压会降低，若不及时更换，则会导致限速值 280km/h（选填“＞”“=”或“＜”）；
（4）发动机耗油率是指发动机在额定功率下每输出1kW•h能量所消耗的燃油质量，根据相关参数可知，“翼龙”无人机在载满油的情况下能输出的最大能量为 kW•h。
组卷：16引用：2难度：0.5
