2021-2022学年四川省内江六中九年级（上）期中物理试卷

一、单选题（本大题共13小题，共39分）

• 1．为了安全，冷暖风机都装有跌倒开关S（如图甲所示）。当工作的风机跌倒时，能切断整个风机电路，风机电路如图乙所示（跌倒开关S未画出），此冷暖风机（　　）
  ​

  A．跌倒开关S中的活动球应使用绝缘材料制作

  B．跌倒开关S应装在图乙所示的P处

  C．正立时，只闭合S1，电动机工作，发热丝不工作

  D．跌倒时，闭合S1和S2，电动机和发热丝都工作
  组卷：159引用：3难度：0.5

  解析

• 2．如图所示，电源电压为3V，甲、乙灯泡规格相同，当闭合开关S后，两灯都不亮，现用电压表进行检测，测出A、B两点间电压为0，B、C两点间电压为3V，造成断路原因可能是（　　）

  A．电源接触不良

  B．乙灯接触不良或灯丝断了

  C．开关接触不良

  D．甲灯接触不良或灯丝断了
  组卷：196引用：3难度：0.8

  解析

• 3．当验电器带电以后，金箔就会张开一定角度，其原因是（　　）

  A．利用了同种电荷相互排斥

  B．利用了异种电荷相互吸引

  C．利用了摩擦生电

  D．利用了带电物体能吸引轻小物体
  组卷：86引用：3难度：0.7

  解析

• 4．下面的几种叙述中，哪一种是并联电路的特征（　　）

  A．电路中每一处的电流都相等

  B．电路中任何一处断开都会引起断路

  C．各支路上的电压都相等

  D．电路上各部分电路电压之和等于总电压
  组卷：232引用：29难度：0.9

  解析

• 5．如图所示的是科技小组同学设计的四种“环境温度检测”电路，其中R为热敏电阻（用表示），R的阻值是随环境温度的增大而增大，R₀为定值电阻，电源电压恒定不变。若当环境温度升高时电表示数增大，则符合要求的电路是（　　）

  A．

  B．

  C．

  D．
  组卷：929引用：10难度：0.6

  解析

• 6．下列关于内能、热量、温度说法正确的是（　　）

  A．物体温度越低，所含的热量越多

  B．物体吸收热量，它的温度一定会升高

  C．物体温度升高，它的内能一定增加

  D．物体内能减少，它一定放出热量
  组卷：1433引用：75难度：0.9

  解析

• 7．如图为某汽车上四冲程汽油机的工作示意图，下列说法正确的是（　　）

  A．使汽车获得动力的冲程是丁

  B．甲图冲程中能量转化是机械能转化为内能

  C．在一个工作循环中，工作过程依次是乙、甲、丁、丙

  D．飞轮转速3000r/min,则该汽油机1s能做功25次
  组卷：108引用：8难度：0.7

  解析

• 8．下列有关生活中的电现象，说法不正确的是（　　）


  A．甲图中正在给手机电池充电时的充电宝相当于电路的电源

  B．乙图中插入槽中的宾馆房间取电房卡的作用相当于电路中的总开关

  C．丙图中三个轻质小球，若a带正电，则c带负电

  D．图丁为路由器通过后排接口可以同时连接多台电脑，各接口之间是并联
  组卷：135引用：4难度：0.9

  解析

• 9．图中所示的滑动变阻器四种接法中，当滑动变阻器滑片P向左移动时，可使电路中的电流增大的是（　　）

  A．

  B．

  C．

  D．
  组卷：210引用：2难度：0.8

  解析

• 10．小明同学在探究串联电路电流规律的实验中设计了如图甲所示的电路图，闭合开关S，两电流表的示数分别如图乙、丙两图所示，造成这种现象的原因是（　　）


  A．L1与L2的规格不同

  B．其中一个电流表故障

  C．两个电流表选择了不同的量程

  D．电流在流动过程中减小了
  组卷：981引用：13难度：0.7

  解析

• 11．现代建筑出现了一种新设计：在墙面装饰材料中均匀混入颗粒状的小球，球内充入一种非晶体材料当温度升高时，球内材料熔化吸热，当温度降低时，球内材料凝固放热，使建筑内温度基本保持不变。如图的四个图象中，表示球内材料的凝固图象的是（　　）

  A．

  B．

  C．

  D．
  组卷：45引用：7难度：0.9

  解析

• 12．如右图所示，甲、乙、丙三图中的装置完全相同。燃料的质量相同，烧杯内的液体质量和初温也相同。下列说法正确的是（　　）


  A．比较不同燃料的热值，可以选择乙、丙两图

  B．比较不同燃料的热值，可以选择甲、丙两图

  C．比较不同液体的比热容，可以选择乙、丙两图

  D．比较不同液体的比热容，可以选择甲、丙两图
  组卷：472引用：6难度：0.5

  解析

• 13．在“探究串、并联电路中电流的规律”实验中，闭合开关S后，电流表A的示数为0.5A，电流表A₁的示数为0.3A，如图所示。下列说法正确的是（　　）

  A．灯L1与L2串联

  B．电流表A测量的是灯L1的电流

  C．灯L2中电流方向从a到b

  D．灯L1、L2中的电流分别是0.3A、0.2A
  组卷：168引用：2难度：0.5

  解析

二、填空题（本大题共7小题，每空2分，共24分）

• 14．汽车是现代社会中的重要工具，也是科技的化身。
  （1）发动机是汽车的心脏，发动机的效率是汽车的经济性能指标之一。目前，“节能减排”已引起全球的关注，提高汽车发动机的效率越来越受到人们的重视，现在的发动机，其效率还是很低，请在图中的上下两个方框内各写出一种可能的能量损失方式：①

  ，②

  。
  （2）一辆汽车在水平公路上匀速行驶，汽车受到的牵引力为600N，行驶每百公里，共消耗4kg的汽油，则完全燃烧4kg汽油放出的热量为

  J，水平公路上行驶每百公里，牵引力做功为

  J，该汽车发动机的效率为

  。（q_汽油=4.5×10⁷J/kg）
   （3）请说明机动车排气中带来的一项污染，并提出一项减少污染的合理建议

  。
  组卷：13引用：1难度：0.6

  解析

• 15．如图所示的是四冲程汽油机工作过程中的

  冲程，如果飞轮转速为3600r/min,该汽油机运转时活塞1s对外做功

  次。
  组卷：64引用：4难度：0.8

  解析

• 16．如图1所示电路中，电流表A₁、与A₂指针指示的位置如图2所示，则通过灯L₁电流是

  A，通过灯L₂电流是

  A。若L₁灯丝断了，L₂的亮度将

  （选填“改变”或“不变”）（不考虑温度对灯丝的影响）。
  组卷：161引用：3难度：0.9

  解析

• 17．小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，则R_甲：R_乙=

  ，将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为

  。
  组卷：89引用：4难度：0.7

  解析

• 18．如图为旋转式变阻器的结构图，A、B、C为变阻器的三个接线柱，P为旋钮触片。将该变阻器接入电路中调节灯泡的亮度，当顺时针旋转旋钮触片时，灯变亮，则应连接接线柱

  （选填“A、B”、“B、C”或“A、C”）和灯泡

  联后接入电路中。
  组卷：2595引用：53难度：0.7

  解析

• 19．热量的计算公式Q=cmΔt,那么Q_吸=

  、Q_放=

  。
  组卷：17引用：5难度：0.9

  解析

• 20．如图所示，开关闭合后，电路的这种状态叫做

  ，电路的这种状态下小灯泡

  （填“能”或“不能”）发光。
  组卷：32引用：1难度：0.7

  解析

三、作图题（本大题共2小题，每小题2分，共4分）

• 21．如图所示，要求开关S₁同时控制两盏灯，开关S₂只控制灯L₂，电流表测量通过灯L₁的电流，用笔画线代替导线把实物电路连接好。
  组卷：39引用：4难度：0.5

  解析

• 22．根据实物图画出对应的电路图。
  组卷：329引用：5难度：0.7

  解析

四、实验探究题（本大题共2小题，每空2分，共16分）

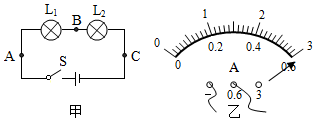

• 23．九（1）班的同学们一起用电流表来研究“串联电路的电流规律”，实验电路如图甲所示，请你完成下列问题：

  （1）小明先将电流表接在A点后，闭合开关，发现电流表指针如图乙所示，则可能发生的错误是

  。
  （2）小亮同学连接电路后，闭合开关，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？在如表一中空格填写“可行”或“不可行”：
  表一


  法	操作	现象	结论	方法是否可行
  方法1	把其中一灯泡从灯座中取下	另一灯熄灭	两灯一定是串联
  方法2	把其中一根导线断开	两灯熄灭	两灯一定是串联

  （3）小刚三次实验数据记录如表二，指出他所记录的数据中，明显错误的数值是

  （填A、B、C），造成错误的原因是

  。
  表二


  电流表位置	A	B	C
  电流I/A	0.3	0.3	1.5
  组卷：49引用：4难度：0.5

  解析

• 24．在“探究不同物质吸热升温现象”的实验中，将质量和初温相同的a、b两种液体分别倒入相同容器中，用相同的热源加热，如甲、乙两图所示，每隔相同时间，测量液体的温度，并根据记录的数据画出温度随时间变化的图像，如图丙所示。
  ​
  （1）两种液体在加热的过程中，用搅拌棒（搅拌棒未画出）不停地搅拌的目的是

  ，两种液体吸收热量的多少可通过

  （选填“液体升高的温度”或“加热时间”）比较；
  （2）由a、b两种液体沸腾前的温度与加热时间的关系图像可知：若升高相同的温度（均未达到沸腾），液体

  （选填“a”或“b”）吸收的热量更多。若自制一个暖手袋，若只能从液体a或b中选一种液体装入暖手袋中作为供热物质，应选择液体

  ；
  （3）小明认为利用此装置还可以探究“相同质量的两种不同燃料燃烧时放出热量多少的关系”，于是增加了装置丁，向容器内倒入与甲装置中质量相同的液体a,让相同质量的酒精和碎纸片燃尽后，两种燃料燃烧放出的热量多少可通过

  （选填“液体升高的温度”或“加热时间”）比较；以上两个实验，除了图甲、乙、丁中已经呈现的器材，都还需要用到的一种其它测量工具是

  ；
  （4）小明待丁实验中碎纸片燃尽后，记录下a升高的温度，小明又从比热容表中查得液体a的比热容，利用公式Q=cmΔt算出了液体a吸收的热量，结合碎纸片的质量，计算出了碎纸片的热值。你认为他的计算结果

  （填“可靠”/“不可靠”），理由是

  。
  组卷：63引用：1难度：0.5

  解析

五、计算题（本大题共2小题，共17分）

• 25．如图是我国自主研发的四轮长航程极地漫游机器人，其重力为5000N，履带与冰面总接触面积为4000cm²，求机器人静止在水平冰面上时对冰面的压强。
  组卷：30引用：2难度：0.7

  解析

• 26．如图甲所示电路，可变电阻R₂的滑片P从左向右滑动过程中，电压表与电流表的示数呈图乙所示的规律。求：
  （1）当电流表的示数为5A时，可变电阻R₂接入电路的阻值。
  （2）电源电压和电阻R₁各是多大？
  组卷：105引用：1难度：0.4

  解析
