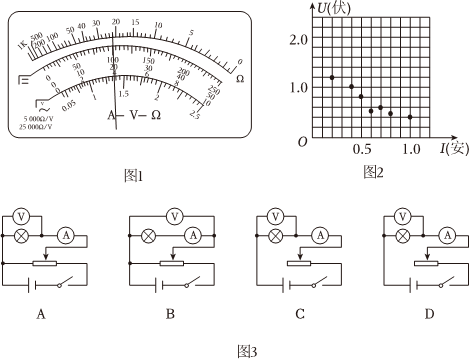

（1）某物理实验小组在使用多用电表按正确步骤测量某一电阻阻值，选择开关指在“×100”欧姆挡，指针指示位置如图1所示，则这电阻阻值是 22002200Ω．
（2）然后他们用伏-安法来测未知电阻（电流表的内阻1Ω，电压表的内阻20kΩ）；为了得到尽量多的数据、较精确测出电阻值，并要求电压从0开始调节，他们应选用图2中的 BB图所示电路进行实验．用此方法测出的电阻值比真实值偏 大大．（填“小”或“大”）
（3）在“用电流表和电压表测定电池的电动势和内阻”实验中，某同学测得了七组数据（如表）．
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | |
| U/v | 1.22 | 1.02 | 0.88 | 0.60 | 0.63 | 0.51 | 0.48 |
| I/A | 0.2 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 1.0 |
1.5
1.5
V，内电阻r=1.18
1.18
Ω．②若一位同学未画出图线，只选用其中两组U和I的数据，根据公式E=U1+I1r和E=U2+I2r算出E和r,这样做可能得出误差很大的结果，则他选用其中第
4
4
组和第 7
7
组数据时算得的结果误差大．
【答案】2200；B；大；1.5；1.18；4；7
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/12/29 19:30:1组卷：5引用：3难度：0.5
相似题
-
1．利用电流表和电压表测定一节干电池的电动势和内阻，要求尽量减小实验误差。
（1）除开关和导线若干外，现还提供以下器材：
A．电流表（量程为0～0.6A，内阻RA为0.2Ω）
B．电压表（量程为0～15V）
C．电压表（量程为0～3V）
D．滑动变阻器（阻值范围为0～20Ω）
E．滑动变阻器（阻值范围为0～200Ω）
实验中电压表应选用 ，滑动变阻器应选用 。（选填相应器材前的字母）
（2）为了准确测定干电池的电动势和内阻，应选择图中的实验电路 （选填“甲”或“乙”）。
（3）根据实验记录，画出干电池的U-I图象如图丙所示，则可得干电池的电动势E=，内阻r=。
发布：2024/12/29 21:0:1组卷：75引用：5难度：0.6 -
2．某实验探究小组利用下列实验器材测量电池的电动势和内阻。
A．待测电池
B．灵敏电流表G（满偏电流为Ig，内阻为rg）
C．电阻箱R
D．各种型号的定值电阻
E．开关及导线若干
（1）为了满足实验要求，该实验小组首先把现有的灵敏电流表量程扩大为原来的3倍，应并联一个阻值为 的定值电阻（用rg表示）。
（2）利用改装后的电流表和上述器材，采用图甲所示电路来测电源的电动势和内阻。
①实验时，在闭合开关前，电阻箱的阻值应调至 （选填“最大值”或“最小值”）。
②图乙是由实验数据绘出的R-（其中I为灵敏电流表G的示数）图象，该直线与横轴的截距为a,与纵轴的截距为-b,根据图象及条件可求得电源的电动势E=，内阻r=（用字母a、b、rg表示）。1I发布：2024/12/29 20:30:1组卷：78引用：3难度：0.6 -
3．如图甲，干电池、开关S、电阻箱R和阻值未知的定值电阻R1串联组成电路，结合多用电表，测量电阻R1、干电池的电动势E和内阻r,其主要实验步骤如下：
（1）测量R1的阻值：
①闭合开关S，调节电阻箱R，读出其示数R0。
②把多用电表的选择开关置于直流电压挡的“0～10V”量程，与“”（选填“+”或“-”）接
线孔相连的那支表笔接电路中的a点，另一支表笔接电路中的c点，记下电压表的示数U1。
③接电路中的a点的那支表笔不动，另一支表笔改接到电路中的b点，多用电表的指针如图乙所示，则其读数U2=V。
④电阻R1的表达式为R1=。（用U1、U2、R0表示）
⑤多次改变电阻箱的阻值，重复以上步骤，测出R1的平均值
（2）测量干电池的电动势E和内阻r：
若保护电阻的阻值R1=3.1Ω，为了保证测量结果尽可能精确，实验步骤依次如下：
①接电路中的a点的那支表笔不动，另一支表笔接电路中的 （选填“b”或“c”）点，调节电阻箱阻值R，记下此时电压表的示数U；
②多次改变电阻箱阻值R，记录下对应的电压U；
③以为纵坐标、1U为横坐标，根据实验数据作出1R线如图丙所示：1U-1R
④不考虑电表对电路的影响，分析图线可知：干电池的电动势E=V，内阻r=Ω（计算结果均保留两位有效数字）。这种测量方法会导致电动势的测量值 真实值（选填“大于”、“小于”）。发布：2024/12/29 20:30:1组卷：49引用：5难度：0.5
