小红在“测量小灯泡电功率”实验中，电源电压恒为3V，小灯泡的额定电压为2.5V。

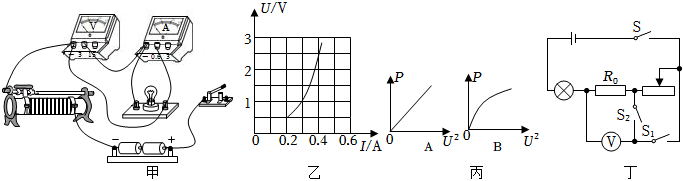

（1）小红连接的电路如图甲所示，其中有一根导线接错了，请在接错的导线上打“×”再把它改接到正确的位置上。
（2）调节滑动变阻器，获得多组电压表和电流表示数，并画出U-I图像如图乙所示，该图像是曲线的原因是 灯泡的电阻随温度的升高而增大灯泡的电阻随温度的升高而增大，小灯泡的额定功率为 11W。
（3）测量后小红对测量结果进行了误差分析，考虑电表本身对电路的影响，该电路主要是由于所测 电流电流值引起小灯泡电功率 偏大偏大（选填“偏大”或“偏小”）。
（4）小红还画出小灯泡的功率与电压二次方的关系图像（如图丙所示），其中正确的是 BB。
（5）完成上面实验后，小红又设计了如图丁所示的电路图，只用电压表测量出额定电压为U额的小灯泡的额定功率。已知电源电压恒为U，定值电阻阻值为R0。请将实验步骤补充完整。
①开关S、S1闭合，S2断开开关S、S1闭合，S2断开（填写S、S1、S2的通断情况），调节滑动变阻器的滑片使电压表示数为 U-U额U-U额。
②开关S、S2闭合，S1断开开关S、S2闭合，S1断开（填写S、S1、S2的通断情况），保持滑动变阻器的滑片不动，读出电压表示数为U1。
③灯泡额定功率的表达式为P额=U额×U1R0U额×U1R0。
U
1
R
0
U
1
R
0
【考点】伏安法测量小灯泡的电功率．
【答案】灯泡的电阻随温度的升高而增大；1；电流；偏大；B；开关S、S1闭合，S2断开；U-U额；开关S、S2闭合，S1断开；U额×
U
1
R
0
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：39引用：1难度：0.5
相似题
-
1．小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值不清，40W～60W之间。现在实验室有下列实验器材：
一个蓄电池（电压为6V），一个开关，导线若干。另外，还有可供选择的以下器材：
A、电流表A（量程：0～0.6A，0～3A）。
B、电压表V1（量程：0～3V，0～15V）。
C、电压表V2（量程：0～3V，0～15V）。
D、定值电阻R1（阻值：20Ω）。
E、定值电阻R2（阻值：500Ω）。
F、滑动变阻器（阻值：0～10Ω）。
G、滑动变阻器（阻值：0～1kΩ）。
请你帮助小明测量出电热毯的额定功率值。
（1）根据你学过的物理知识，只要测量出电热毯的一个物理量，即可计算出它的额定功率值。
（2）为进行较准确的测量，选择的实验器材是（填写器材前面字母序号）。
（3）在空白处画出实验电路图。
（4）根据实验电路，写出测量这个物理量的公式。
（5）设计出实验记录表格。发布：2025/1/20 8:0:1组卷：111引用：8难度：0.1 -
2．小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值看不清楚，但是在40W～60W之间。请你帮助小明测量出电热毯的额定功率值。现在实验室提供了下列实验器材：
一个蓄电池（电压为6V），一个开关，导线若干。
另外，还有以下器材可供选择：
A．电流表A（量程：0～0.6A，0～3A）。
B．电压表V1（量程：0～3V，0～15V）。
C．电压表V2（量程：0～3V，0～15V）。
D．定值电阻R1（阻值：20Ω）。
E．定值电阻R2（阻值：500Ω）。
F．滑动变阻器（阻值：0～10Ω）。
G．滑动变阻器（阻值：0～1kΩ）。
电热毯的电阻不随温度改变，则请回答：
（1）根据你学过的物理知识，只要测量出电热毯的一个物理量，即可计算出它的额定功率值。并请你为小明算出电热毯电阻的范围：Ω至Ω
（2）小明加选了器材：A、B、F，尝试用“伏安法”测出电热毯的电阻，结果不成功，原因是：。
（3）为进行较准确的测量，选择的实验器材是（填写器材前面字母序号）。
并请在右边空白处画出实验电路图。（友情提醒：选择器材前可以先进行估算及初步的方法设计）发布：2025/1/20 8:0:1组卷：35引用：1难度：0.5 -
3．小明家有一电热毯，铭牌上标有“220V，**W”的字样，其中额定功率值不清，大约为40W．现在实验室有下列实验器材：一个蓄电池（电压为6V），一个开关，导线若干。另外，还有可供选择的以下器材：
A．电流表A（量程：0～0.6A，0～3A）． B．电压表V1（量程：0～3V，0～15V）。
C．电压表V2（量程：0～3V，0～15V）． D．定值电阻R1（阻值：20Ω）。
E．定值电阻R2（阻值：500Ω）．F．滑动变阻器（阻值：0～10Ω）。
G．滑动变阻器（阻值：0～1kΩ）。
根据你学过的物理知识，只要测量出电热毯的电阻，即可算出它的额定功率值。 请你帮助小明测量出电热毯的额定功率值。
（1）通过估算说明不能用伏安法测量电热毯电阻值的原因。
（2）利用双伏法较准确测量时，除电压表外选择的实验器材是（填序号）
（3）在如图方框内画出实验电路图。
（4）根据实验电路，写出测量这个物理量的公式。
（5）设计出实验记录表格。发布：2025/1/20 8:0:1组卷：32引用：2难度：0.5
