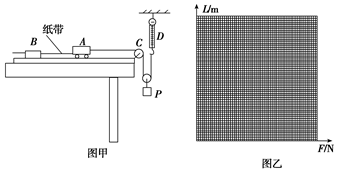

某课外活动小组用如图甲所示的装置做“探究加速度与物体受力的关系”的实验。图中A为小车，质量为m₁，连接在小车后面的纸带穿过电火花计时器B，它们均置于水平放置的一端带有定滑轮C的足够长的木板上，物块P的质量为m₂，D为弹簧测力计，实验时改变P的质量，读出对应的弹簧测力计示数F，不计绳子与滑轮间的摩擦。
（1）下列有关实验的操作步骤和实验方法的说法中正确的是

C

C

。
A．长木板和A、C间的绳子都必须保持水平
B．电火花计时器应用工作电压为4～6V的低压交流电源，实验时应先接通电源后释放小车
C．长木板的左端应适当垫高，以平衡摩擦力
D．实验中P的质量m₂不必远小于小车A的质量m₁，拉力直接由弹簧测力计测得，且始终为

1

2

m₂g
（2）按照正确的方法调整好实验装置后，某同学改变P的质量做了五次实验，并读出对应的弹簧测力计示数F和每次实验中打出的纸带上第1个点到第10个点的距离L，记录在表中。已知电火花计时器所接交流电源的频率为f。

L/m	0.051	0.099	0.149	0.201	0.250
F/N	1.01	1.99	2.98	4.01	5.00

根据该同学的实验，请在图乙中作出L随F变化的图象，如果L-F图线是一条

过原点的倾斜直线

过原点的倾斜直线

，则说明小车的加速度与小车受到的合外力成正比，图线的斜率的表达式k=

81

2

m

1

f

2

81

2

m

1

f

2

。
