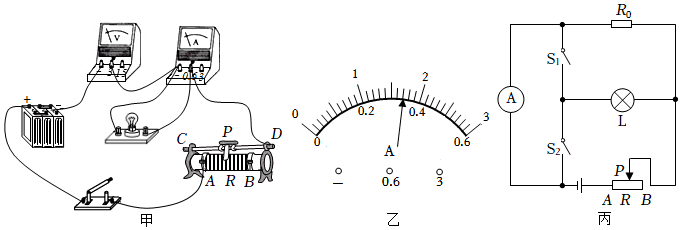

如图所示，在测定“小灯泡电功率”的实验中，电源电压保持不变，待测小灯泡的额定电压为2.5V。
（1）连接电路时，开关应 断开断开（选填“断开”或“闭合”）；
（2）图甲中有一根导线连接错误，请你把它找出来并打上“×”（表示不要），并用笔重新画一根正确连接的导线；
（3）实验时，无论怎样移动滑动变阻器的滑片，小灯泡都不亮，电压表有示数，电流表示数几乎为零，则故障可能是 灯泡与灯座灯泡与灯座（选填“电流表与导线”或“灯泡与灯座”）接触不良；
（4）排除故障后，移动滑动变阻器滑片，当电压表示数是2.5V，电流表示数如图乙所示，则小灯泡的额定功率是 0.850.85W；
（5）某实验小组设计了如图丙所示的电路测量额定电压为U0的小灯泡额定功率，（R0为已知的定值电阻，R为滑动变阻器）。
A、断开开关S1，闭合开关S2，移动滑动变阻器滑片P，当电流表示数为 U0R0U0R0时，小灯泡恰好正常发光；
B、保持滑动变阻器滑片P位置不变，闭合开关S1，断开开关S2，记下电流表示数为I；
C、推导出小灯泡L的额定功率表达式P额=U0×（I-U0R0）U0×（I-U0R0）（用物理量U0、R0和I表示）。
U
0
R
0
U
0
R
0
U
0
R
0
U
0
R
0
【答案】断开；灯泡与灯座；0.85；；U0×（I-）
U
0
R
0
U
0
R
0
【解答】
【点评】
