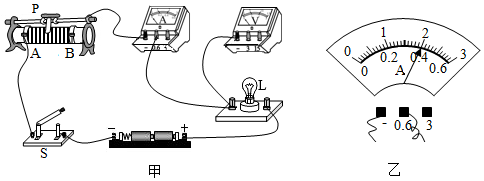

小明同学在“测定小灯泡的功率”的实验中,连接的部分电路实物图如图1所示。菁优网
(1)请你用笔画线代替导线,将图1所示的实物图连接完整,要求滑片右移时灯泡变亮。
(2)在图2所示方框中画出与图1相对应的电路图。
(3)小明在做实验时,他连接好电路,并操作正确,但闭合开关后,灯不亮,电流表有示数,电压表无示数。则电路中的故障可能是
灯泡短路
灯泡短路

(4)闭合开关,测得某次实验数据如图3所示,此时电流表的示数为
0.4
0.4
A,电压表的示数为
1.5
1.5
V,此时灯泡的电功率为
0.6
0.6
W。
【答案】灯泡短路;0.4;1.5;0.6
【解答】
【点评】
