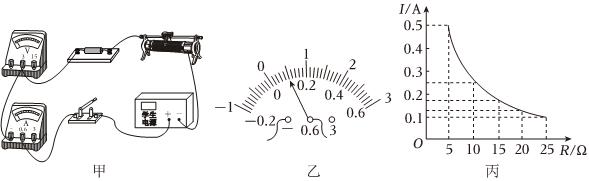

某科学小组同学在进行“探究电流与电阻的关系”实验时，连接了如图甲所示的电路，闭合开关，移动滑动变阻器滑片，多次测量并记录实验数据。请分析回答：
（1）根据实验要求，用笔画线作为导线在答题纸的实物图中正确连接电压表。
（2）实验中保持电源电压为3V，小组依次使用5Ω、10Ω、15Ω、20Ω、25Ω电阻进行实验，调节滑动变阻器的滑片，使电压表示数保持不变，记下电流表的示数，得到如图丙所示的电流I随电阻R变化的图像。某次实验时，电流表示数如图乙所示，此时滑动变阻器接入电路的电阻值为 55Ω。
（3）某同学又试图把R换为30Ω的电阻接入电路，闭合开关，无论怎样移动滑片，电压表都不能达到所控制的电压值，若保持电压表、电流表测量对象不变，下列选项可能有助于完成该步骤的是：ABCABC。
A.换一个阻值更大的滑动变阻器
B.适当减小电源电压
C.滑动变阻器左侧再串联一个定值电阻
D.改变电压表、电流表所用量程
【考点】探究电流与电阻的关系．
【答案】5；ABC
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/6/19 8:0:9组卷：136引用：1难度：0.5
