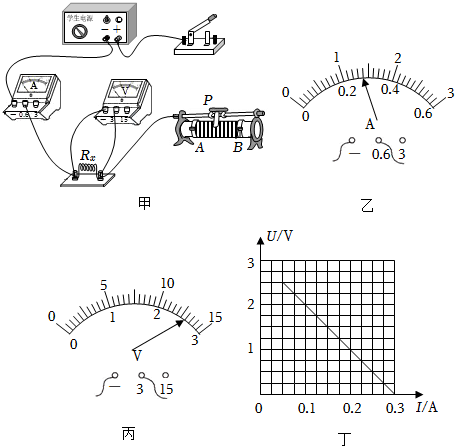

如图所示，小明在用“伏安法”测未知电阻阻值的实验中（已知电源电压为3V且保持不变）。
（1）请用笔画线表示导线，将图甲所示的实物连接完整。（要求：滑动变阻器的滑片P向右移动时，电流表示数变小。请勿更改原有导线，导线不能交叉）
（2）连接电路前，开关必须 断开断开。电路接通前，滑动变阻器的滑片P应该移至图中 BB（选填“A”或“B”）处。
（3）小明闭合开关后，发现电流表示数为零，但电压表有示数，此时电路中的一处故障是待测电阻Rx断路断路（选填“短路”或“断路”）。
（4）小明排除故障后，用滑动变阻器调节接入电路中的电阻，对应每次变化各测一次电流值和相应的电压值。有一次测量电流表的指针如图乙所示，其示数为 0.280.28A；另一次测量电压表的指针如图丙所示，其示数为 2.62.6V；小明根据多组实验数据计算出Rx的值，并绘制了Rx的U-I图象。
（5）另一组的小刚用相同的器材进行实验，并根据自己所记录的实验数据绘制了如图丁所示的U-I图象。小明发现小刚绘制的U-I图象和自己绘制的U-I图象不同，你认为其原因是小刚 将电压表并联在变阻器两端将电压表并联在变阻器两端；小明根据小刚的U-I图象也可计算出待测电阻Rx=1010Ω。
【考点】伏安法测电阻．
【答案】断开；B；断路；0.28；2.6；将电压表并联在变阻器两端；10
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：44引用：1难度：0.4
