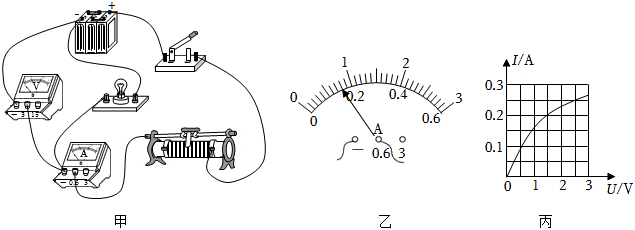

如图甲所示，用此电路测量小灯泡的额定功率，实验器材：电压恒为6V的电源、额定电压为2.5V的小灯泡（灯丝电阻约为10Ω）、电流表、电压表、两个滑动变阻器（R1“10Ω 1A”，R2“50Ω 0.5A”）、开关和若干导线。
（1）连接如图甲所示的电路，为完成实验，应选用的滑动变阻器是 R2R2（选填“R1”或“R2”）。
（2）连接好电路，闭合开关前，滑动变阻器的滑片应移至最 左左（选填“左”或“右”）端。闭合开关后，发现小灯泡不亮，两电表指针均有微弱偏转，接下来应 CC（选填序号）。
A．检查电路故障
B．换用小量程电表
C．移动滑动变阻器的滑片，观察现象
（3）实验过程中，当滑片在如图甲所示的位置时，电流表的示数如图乙所示，通过小灯泡的电流为 0.160.16A；欲使小灯泡正常发光，则应将图甲中的滑片向 右右（选填“左”或“右”）调节。
（4）根据实验数据描绘小灯泡的I-U图像如图丙所示。分析图像可知：
①小灯泡的额定功率为 0.6250.625W；
②当电压表的示数增大时，电压表与电流表的示数之比 变大变大（选填“变大”、“变小”或“不变”）。
【考点】伏安法测量小灯泡的电功率．
【答案】R2；左；C；0.16；右；0.625；变大
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/30 13:42:58组卷：33引用：1难度：0.5
相似题
-

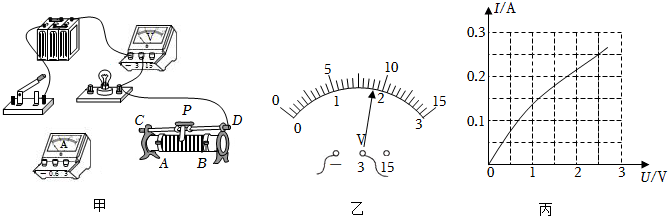

1．在测定“小灯泡的额定电功率”的实验中，电源电压为3V，小灯泡额定电压为2.5V、电阻约为10Ω，滑动变阻器上标有“20Ω，1A”字样。
（1）连接电路时开关应，请你将图甲实物电路连接完整。
（2）闭合开关前，图甲中滑动变阻器的滑片P应位于（选填“A”或“B”）端。
（3）小叶同学闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为V，若他想测量小灯泡的额定功率，应将图甲中滑片P向（选填“A”或“B”）端移动，使电压表的示数为2.5V。
（4）小叶同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是W。
（5）小叶同学通过小灯泡的I-U图象，发现小灯泡的电阻是变化的，主要原因是。发布：2025/9/24 1:30:1组卷：89引用：3难度：0.5 -

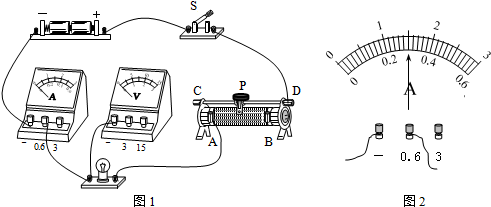

2．小华同学做“测量小灯泡额定功率”的实验，选用额定电压是2.5V的小灯泡
（1）如图是他实验的电路，但连接不完整，请你用笔画线代替导丝帮他完成电路的连接；
（2）小华正确连接电路后，闭合开关，发现灯不亮，但电压表有较大读数，则故障原因可能是；
（3）排除故障后，小华调节滑动变阻器使电压表的读数为V时，小灯泡正常发光，此时，电流表的读数如图所示，则小灯泡的额定功率是W。
发布：2025/9/24 2:0:2组卷：68引用：5难度：0.5 -

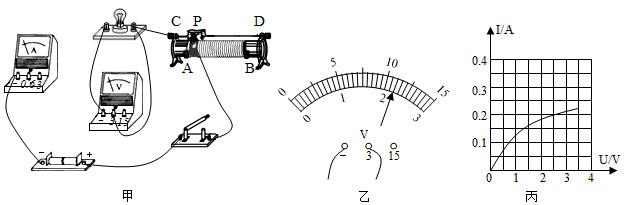

3．如图所示，小王在做“测量小灯泡额定电功率”的实验。实验室有如下器材：电源（电压恒为6V不变）、小灯泡（额定电压为2.5V，灯丝的电阻约为10Ω）、滑动变阻器、电流表、电压表、开关各一个，导线若干。
（1）请你帮助小王将实验电路连接正确，要求滑片向右滑动时灯泡两端电压变大。
（2）正确连接电路后，小王闭合开关，发现小灯泡发出耀眼的光，电压表的示数很大，则小王在进行实验时存在的问题是 。
（3）纠正错误后开始实验，当移动滑动变阻器滑片到某一位置时，电压表的示数如图乙所示，此时小灯泡两端的电压为 V，要测量小灯泡的额定功率，接下来应将滑片适当向 （选填“A”或“B”）端移动。
（4）通过实验数据绘制出小灯泡的U-I图象如图丙所示，则小灯泡的额定功率为 W。发布：2025/9/24 2:0:2组卷：74引用：2难度：0.5
