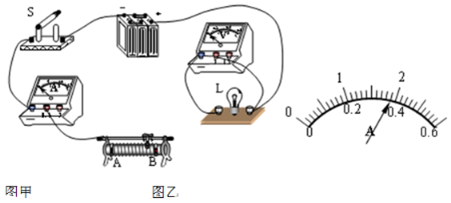

测量小灯泡额定功率的实验电路如图甲所示，实验器材有：标有“2.5V”字样的待测小灯泡、电压恒为4.5V的电源、标有“20Ω 1A”的滑动变阻器、电流表（量程为0-0.6A、0-3A）、电压表（量程为0-3V、0-15V）、开关及导线若干。
（1）连接电路时开关应 断开断开；闭合开关前，调节滑动变阻器的滑片P，使滑动变阻器连入电路的电阻值达到最大值，这样做的目的就是为了 保护电路保护电路。
（2）向左移动变阻器滑片P，会看到灯泡变 亮亮（填“暗”或“亮”）一些。
（3）实验中电压表示数如图乙所示，为测量灯泡的额定功率，应将滑动变阻器的滑片P向 左左（选填“左”或“右”）移动，直到电压表示数为 2.5V2.5V时为止。
（4）当小灯泡两端的电压为额定电压时，电流表的示数为0.5A，则小灯泡的额定功率为 1.251.25W。
【考点】伏安法测量小灯泡的电功率．
【答案】断开；保护电路；亮；左；2.5V；1.25
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2025/9/26 3:30:4组卷：7引用：1难度：0.5
相似题
-

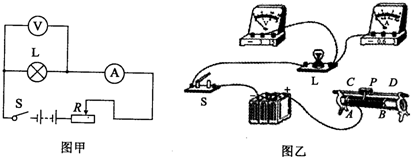

1．某同学在“测定小灯泡额定功率”的实验中，所用电源电压为6伏，小灯泡L的额定电压为2.5伏，他按图甲所示的电路进行实验。实验时，他调节滑动变阻器滑片的位置，观察小灯泡发光的情况，并记录电表的示数（如下表所示）。请回答下列问题：
（1）请你用笔画线代替导线，根据图甲所示的电路图，将图乙所示实物图连接完整。试验次数 V表示数/V A表示数/A 1 2.0 0.17 2 2.5 0.20 3 3.0 0.22
（2）分析表中实验数据，可知小灯泡L的额定功率为瓦。
（3）小施同学分析表中实验数据后，发现还能求得小灯泡的电阻，于是他分别算出了所给的三种情况下小灯泡的电阻并取平均值。你认为小施同学的做法对吗？请说明理由。。发布：2026/1/23 2:30:1组卷：353引用：3难度：0.5 -
2．小明同学做“测定小灯泡的电功率”实验，电源电压为6伏且保持不变，滑动变阻器标有“20Ω，1A”的字样，所用小灯泡是额定电压为“2.2V”和“2.5V”中的一个。（当所用小灯泡两端的实际电压超过额定电压的五分之一时，小灯泡会立即烧坏）
（1）小明同学连接的电路如图甲所示，图中有一根导线尚未连接，请用笔画线代替导线在图中正确连线，要求导线连接后，此时滑动变阻器接入电路的阻值最大。
（2）闭合开关后，移动滑动变阻器的滑片，发现滑片在中点位置时，小灯泡正常发光，此时电流表的示数如图乙所示，则该实验中所用小灯泡的额定电压为V，小灯泡的额定功率为W．接着，小明未改接电路仅移动滑动变阻器的滑片，发现小灯泡发出较耀眼的光但小灯泡和电压表都未被损坏，由此可判断此时电压表的示数应在（范围）V之间。发布：2026/1/22 16:30:1组卷：10引用：1难度：0.4 -
3．在科学实验时，往往需要我们注意操作，才能取得良好的实验效果，在“测定小灯泡额定功率”的实验中，当手移动变阻器滑片时，眼睛应观察（ ）
发布：2026/1/22 16:30:1组卷：349引用：7难度：0.7
