某班级同学用如图所示的装置练习测量弹簧的劲度系数k。

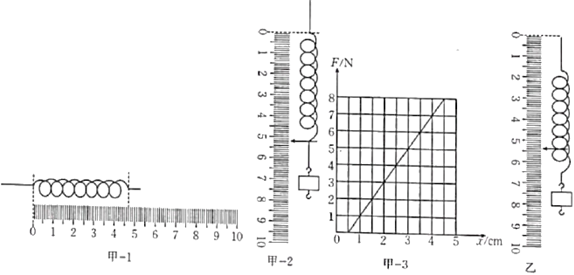

（1）A同学先在光滑水平面上用刻度尺测得弹簧原长为x0，如图（甲—1）所示，然后竖直悬挂在铁架台上，逐个挂上相同的钩码，对应的拉力为F，测出相应的弹簧总长x,如图（甲—2）所示。然后该同学以F为纵坐标，x-x0为横坐标，在方格纸上作出了图线，如图（甲—3）所示，请你根据此图线求出该弹簧的劲度系数k值为 200200N/m,图线不过坐标原点的原因是 弹簧自重的影响弹簧自重的影响。
（2）B同学一开始也如图（甲—1）测弹簧原长，竖直悬挂时由于不小心，装置如图乙所示，刻度尺的零点在弹簧最上面一圈的上方某处，指针移动到了最下面一圈的上方某处，B同学依然以指针所指刻度值记为弹簧总长，作图方法与A一样。你认为B同学的安装导致k的测量值 偏大偏大（填“偏大”、“无影响”或“偏小”）。
【考点】探究弹簧弹力与形变量的关系．
【答案】200；弹簧自重的影响；偏大
【解答】
【点评】
