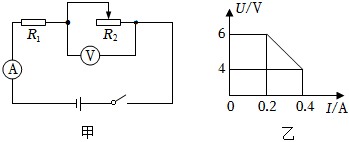

如图甲所示，电源电压恒定，R₁为定值电阻。将滑动变阻器的滑片从R₂的最左端向右滑到某点，此过程中电压表示数U与电流表示数I的关系如图乙所示。当滑片滑到滑动变阻器的中点时，电阻R₁在100s内产生的热量为
102.4
102.4
J。

【答案】102.4

【解答】

【点评】

声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。

发布：2025/9/17 7:0:1组卷：49引用：1难度：0.5

相似题

1．图甲是具有高温、低温两挡的电热饭盒，高温挡电功率为242W，简化电路如图乙所示，R₁、R₂均是发热电阻，且R₂的阻值是R₁的4倍。求：
（1）R₁和R₂的阻值是多少？
（2）高温挡加热5min,共产生多少热量？
（3）如果实际电压是200V，低温挡工作时的实际功率是多少？
发布：2025/9/22 6:30:2组卷：768引用：6难度：0.6
解析
2．小芳家夏天常用的“电热驱蚊器”是利用电的热效应工作的，发热元件是一个阻值为1000Ω的电阻，接在照明电路中通电5min产生的热量为
J；她家电能表铭牌上标有“2000r/（kW•h）”，她用电磁炉（其它用电器都断开）6min烧开一壶水的过程中，电能表的转盘转200圈，则电磁炉的功率
kW。
发布：2025/9/22 6:30:2组卷：26引用：1难度：0.7
解析
3．在如图所示的电路中，已知电阻R₁阻值为10Ω。闭合开关S后，电流表A的示数为1.5A，电流表A₁的示数为1A，则电源电压为
V，通电1min电阻R₁上产生的热量为
J。
发布：2025/9/22 6:30:2组卷：46引用：3难度：0.7
解析

如图甲所示，电源电压恒定，R1为定值电阻。将滑动变阻器的滑片从R2的最左端向右滑到某点，此过程中电压表示数U与电流表示数I的关系如图乙所示。当滑片滑到滑动变阻器的中点时，电阻R1在100s内产生的热量为 102.4102.4J。
