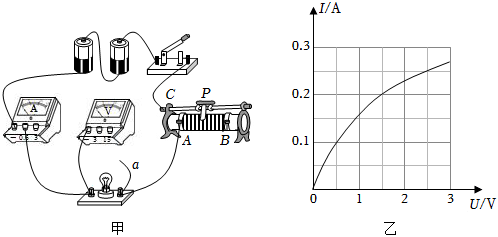

如图甲是小明“测量小灯泡电阻”的实验电路，实验室有如下器材：电源（电压恒为3V）、小灯泡（额定电流为0.25A），电流表、电压表、开关各一个，规格分别为R₁“10Ω，1A”和R₂“50Ω，0.8A”的滑动变阻器各一个，导线若干。

（1）连接电路时，图中导线a端应与电压表上标有数字

3

3

（选填“3”或“15”）的接线柱相连；
（2）闭合开关前，应将滑片P置于

B

B

（选填“A”或“B”）端；
（3）实验时无论怎么移动滑片P，小灯泡始终不亮，电流表无示数，电压表有示数，原因可能是

小灯泡断路

小灯泡断路

（写出一种即可）；
（4）若要测量灯泡的正常工作时的电阻，应移动滑片P，使

电流表示数为0.25A

电流表示数为0.25A

，记下另一表的示数；
（5）多次实验后，根据实验数据画出I-U图像如图乙所示，小灯泡正常发光时电阻为

10

10

Ω；
（6）小明发现：根据实验数据画出的I-U图像不是一条过原点的直线，这说明：

小灯泡的电阻随温度的变化而变化

小灯泡的电阻随温度的变化而变化

。
（7）若电压为额定电压的一半时，灯泡的实际功率为P₁，电流为额定电流一半时，灯泡的额定功率为P₂，结合I-U图像可知：P₁

＞

＞

（选填“＞”“＜”或“=”）P₂。
