高速公路收费站对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是（　　）

A．称重表相当于一个电压表

B．电路中的R₁是可有可无的

C．当车辆越重时，称重表的示数越小

D．当车辆越重时，称重表的示数越大

【答案】D

【解答】

【点评】

声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。

发布：2024/4/20 14:35:0组卷：98引用：6难度：0.7

相似题

1．如图所示，R₁=1Ω，R₂=3Ω，R₃=2Ω，电源电压保持不变，若S₁、S₂都断开时电流表示数为0.4A，求：
（1）电源电压；
（2）当S₁闭合，S₂断开时，电流表的示数；
（3）当S₁、S₂均闭合时，电路中的总电阻。
发布：2025/10/3 14:0:1组卷：194引用：5难度：0.6
解析
2．现有两个阻值不等的未知电阻R₁和R₂，为了分辨它们的阻值大小，几个同学分别设计了如图所示的四种电路，其中不可行的是（电源电压未知）（　　）
A． B． C． D．
发布：2025/10/3 13:30:2组卷：922引用：23难度：0.7
解析

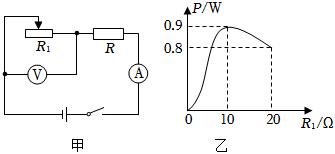

3．如图甲所示电路中，R为定值电阻，R₁为滑动变阻器。图乙是该滑动变阻器滑片从一端移至另一端过程中变阻器的电功率与其电阻的关系图象。则由图可知：定值电阻R的阻值为
Ω，电压表的最大示数为
V。
发布：2025/10/3 14:0:1组卷：83引用：2难度：0.6
解析

1．如图所示，R1=1Ω，R2=3Ω，R3=2Ω，电源电压保持不变，若S1、S2都断开时电流表示数为0.4A，求：（1）电源电压；（2）当S1闭合，S2断开时，电流表的示数；（3）当S1、S2均闭合时，电路中的总电阻。
