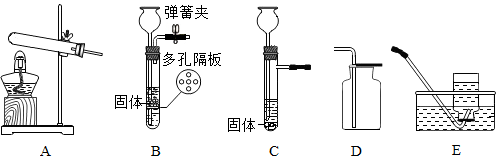

如图是实验室制取气体的常用装置。
（1）实验室用KMnO4制取O2应选用的一套装置为 AD或AEAD或AE（填字母代号）；该反应的化学方程式为 2KMnO4 △ K2MnO4+MnO2+O2↑2KMnO4 △ K2MnO4+MnO2+O2↑。
（2）B或C装置均可作制取CO2的发生装置，B的优点 可以控制反应的发生与停止可以控制反应的发生与停止。

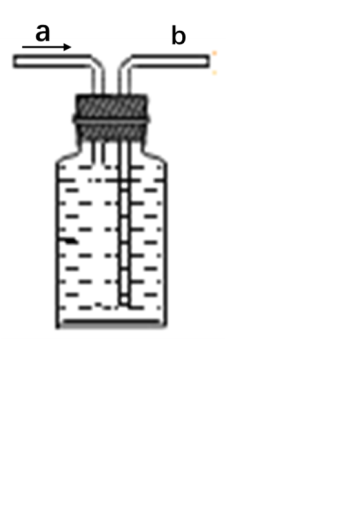

（3）若用如图装置采用排水法收集H2，画出装置图
。
△
△
【考点】常用气体的发生装置和收集装置与选取方法．
【答案】AD或AE；2KMnO4 K2MnO4+MnO2+O2↑；可以控制反应的发生与停止；
△
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2026/2/21 1:0:2组卷：1引用：1难度：0.6
相似题
-
1．通过学习你已经掌握了实验室制取气体的有关规律，请你结合下列装置图回答问题．
（1）实验室制取和收集CO2 时应选用装置（填装置代号，下同），检验集气瓶中CO2 是否收集满的方法是将；用此发生装置制取二氧化碳的化学反应方程式为．
（2）实验室用氯酸钾和二氧化锰制取氧气的化学方程式是，可选用的发生装置是，同时用C装置收集氧气，实验结束时的操作顺序是先、后；这样做的目的是：．
（3）若用装置E收集某气体，该气体应具有的性质是密度比空气的．发布：2026/3/7 18:30:1组卷：3引用：2难度：0.1 -
2．根据实验装置（图1）回答（装置用序号表示）：
（1）写出编号①②的仪器名称①，②。
（2）实验室制取O2应选用的发生装置是；实验室制取CO2应选用的发生装置是。
（3）硫化氢是一种有毒的气体，其密度比空气大，能溶于水，它的水溶液叫氢硫酸，有挥发性。它与氢氧化钠反应的化学方程式为：2NaOH+H2S=Na2S+2H2O．实验室通常用块状固体硫化亚铁（FeS）与稀硫酸在常温下反应制取硫化氢气体，制取气体应选用的发生装置是，收集装置是，气体由（填导管口代号）导入集气瓶。收集气体后，对H2S尾气要进行特别处理，以防止污染环境。现有如图2装置，处理H2S尾气的效果最好的装置是。发布：2026/3/7 19:30:1组卷：3引用：1难度：0.3 -
3．化学是一门以实验为基础的学科，化学所取得的丰硕成果，是与实验的重要作用分不开的．今天是实验室开放日，实验室提供了以下药品和仪器进行气体的制取实验，邀你一同参与课外活动小组同学的活动！
药品：高锰酸钾、氯酸钾、双氧水、大理石、碳酸钠粉末、稀盐酸、稀硫酸
仪器：
（1）甲同学制取氧气，需要的仪器（填序号），反应的化学方程式为；
（2）乙同学制取二氧化碳，除需要③⑥⑧⑩仪器外，还需要的仪器是（填名称），上述所有仪器选择的依据是（填字母）；
A．属于固固型加热的反应 B．属于固液型不加热的反应
C．制取的气体密度比空气大 D．制取的气体难溶于水
反应的化学方程式为．
（3）丙同学设计了如图装置，用碳酸钠粉末与稀盐酸反应也制取了CO2．
他的操作是：打开分液漏斗的塞子和活塞，让稀盐酸缓缓流下，从而得到平稳的CO2气流．该实验中分液漏斗的主要作用是，该实验说明化学反应速率与有关．发布：2026/3/7 20:0:2组卷：5引用：2难度：0.5
