小虎用如图甲所示电路测量定值电阻R的阻值。
（1）电路中有一根导线连接错误，请你在需改动的导线上打“×”，用笔画线代替导线画出正确接法。
（2）改正错误后，小虎闭合开关并移动滑片，发现电压表的示数发生变化，而电流表的示数不变化，则电路中的故障是 电流表短路电流表短路。
（3）上述故障排除后，小虎将滑片移至某处，电压表和电流表的示数如图乙所示，由此计算出待测电阻的阻值是 10Ω10Ω。
（4）实验过程中，电流表不小心被损坏，小虎在其余器材基础上增加一个开关和已知阻值的定值电阻R。又完成一次测量，请在A、B两点间将小虎设计的电路图丙补充完整。
【考点】伏安法测电阻．
【答案】电流表短路；10Ω
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/6/27 10:35:59组卷：91引用：1难度：0.5
相似题
-

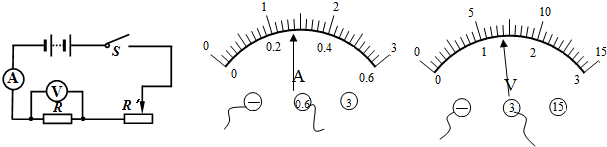

1．伏安法测电阻的原理是 ，实验中移动滑动变阻器到某一位置时电流表和电压表示数如图分别是 和 ，电阻是 ，电功率是 。（努力想公式）
发布：2025/10/14 11:30:1组卷：143引用：3难度：0.7 -
2．小明用图甲所示的电路，做伏安法测定值电阻实验。
（1）按图甲连接电路，闭合开关，调节滑动变阻器滑片后，电流表示数为0.3A，此时电压表的示数如图乙所示，则定值电阻Rx的阻值为 Ω。
（2）为了使测量结果更准确，小明进行了多次测量，记录了每次测量中电压表和电流表的数值，计算出每次测量所对应的Rx的阻值，再求Rx的 。
（3）小明又设计了另一种测量电阻Rx的方案，电路图如图丙所示，电路中定值电阻R0的阻值已知，电源电压未知。请你完善下列相关操作步骤，并写出电阻Rx的表达式；
①断开S1，闭合S、S2，用电压表测 两端的电压，读出电压表示数为U1；
②（填各开关的状态），用电压表测Rx两端的电压，读出电压表示数为U2；
③电阻Rx的阻值表达式为Rx=（用U1、U2、R0表示）。发布：2025/10/14 11:30:1组卷：23引用：13难度：0.4 -

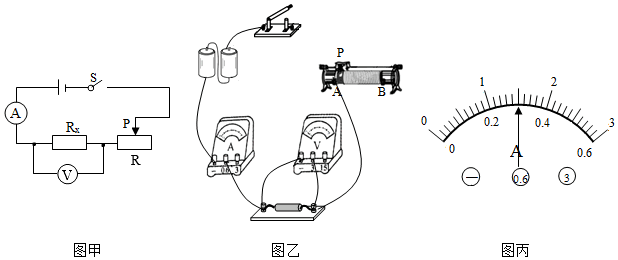

3．在做“用伏安法测电阻”的实验中。实验器材有：两节新干电池、电压表、电流表、滑动变阻器、开关、导线若干。
（1）用笔画线代替导线，将图乙中的电路连接完整；
（2）在连接电路时，开关应处于状态，闭合开关前，滑动变阻器的滑片应置于端（选填“A”或“B”）。
（3）闭合开关，无论怎样移动滑片P发现电压表无示数，电流表有示数，其原因可能是（填符号）；
A．R断路
B．R短路
C．Rx断路
D．Rx短路
（4）排除故障后，当电压表示数为2.5V时，电流表示数如图丙为A，它的阻值是Ω（结果保留1位小数）。
（5）某小组的同学分别读取电压表和电流表的示数为U1、I1，结果发现他们实验时误将电压表与滑动变阻器并联，但也能算出电阻Rx的阻值，其表达式Rx=。发布：2025/10/14 12:30:1组卷：373引用：4难度：0.4
