在探究影响滑动摩擦力大小的因素实验中，某小组进行如下操作。

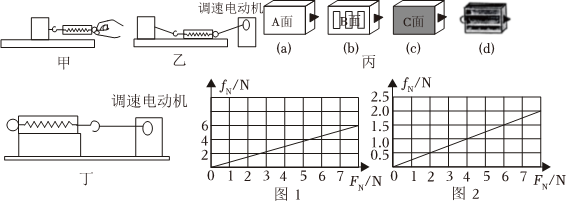

（1）如图甲，实验中应沿 水平水平方向拉动弹簧测力计，使木块在木板上作 匀速直线匀速直线运动。
（2）小达利用如图乙装置进行实验，由于弹簧测力计受 重重力，会导致拉力方向与测力计轴线方向不一致。
（3）物理老师带领大家集思广益，觉得可以将弹簧测力计嵌入到盒子内部设计成为如图丙所示的摩擦力套盒：套盒总重为2N，四个侧面高和宽相同，盒顶透明，方便读取弹簧测力计示数。套盒底部A面较光滑，B面切了3个面积相等的长方形孔洞，C面贴了粗糙的橡胶垫，透明盒顶有8个圆形凹槽，用于放置钩码。再利用可调速电动机，便可完成探究压力大小、接触面粗糙程度、接触面积大小、物体运动速度大小4个因素对滑动摩擦力大小的影响。（图丁为工作原理图）
①若想探究接触面积大小对滑动摩擦力大小的影响，应该选择 ABAB两面进行实验；若想探究接触面粗糙程度对滑动摩擦力大小的影响，应该选择 ACAC两面进行实验。
②在探究压力大小对滑动摩擦力大小的影响时，甲、乙两组利用此摩擦力套盒进行实验后，分别绘制了如图1和图2的滑动摩擦力fx与压力FN的关系图，则选择A面进行实验的是图 22，据此图可以得到的实验结论是：接触面粗糙程度相同时，滑动摩擦力与压力成正比接触面粗糙程度相同时，滑动摩擦力与压力成正比。
【答案】水平；匀速直线；重；AB；AC；2；接触面粗糙程度相同时，滑动摩擦力与压力成正比
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/7/4 8:0:9组卷：40引用：1难度：0.5
