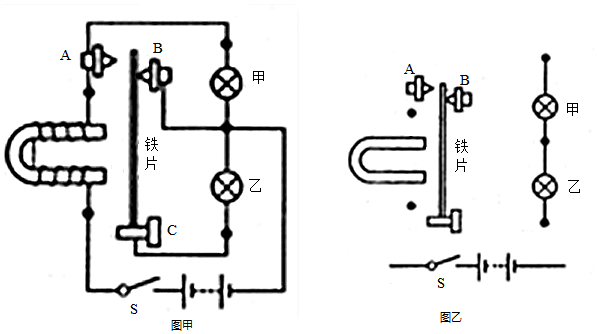

小华利用自己绕制的电磁铁设计了一个能使甲、乙两灯交替发光的电路，电磁及电路图如图甲所示。你认为在开关闭合后实际会看到什么现象？请把更正的电磁铁及电路在图乙上画出来。（A、B为带活动触点的接线柱，BC间为铁片。）
【考点】电磁继电器的构造与原理；应用欧姆定律设计电路图．
【答案】见试题解答内容
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2025/9/21 12:0:2组卷：236引用：2难度：0.1
相似题
-
1．如图所示，这是智能扶手电梯的原理图，其中R是压敏电阻。电梯上无乘客时，电动机转动变慢，使电梯运动变慢；电梯上有乘客时，电动机转动变快，使电梯运动变快。下列说法正确的是（ ）发布：2025/9/21 21:0:7组卷：116引用：1难度：0.7 -
2．干簧管（也叫干簧继电器）比一般机械开关结构简单、体积小、速度高、工作寿命长；而与电子开关相比，它又有抗负载冲击能力强的特点，工作可靠性很高。如图甲所示为干簧管的结构简图，其中磁簧片是一种有弹性的薄铁片，被固定于玻璃管上。
（1）当将一个条形磁铁与干簧管平行放置时，如图乙，干簧管的磁簧片触点就会闭合，将电路接通；当条形磁铁远离干簧管时，触点就会断开。请简述其原理。
（2）某同学设想用干簧管制作水位自动报警器，图是他设计的一部分情况，请帮助他完成其余部分的设计：
他手边还有开关、红灯、绿灯和电铃各一个，导线若干，请在图中的虚线方框内画出报警电路，要求：水位到达A处时，红灯亮，电铃报警；水位到达B处时，绿灯亮，电铃报警。
发布：2025/9/21 13:0:1组卷：112引用：1难度：0.9 -
3．如图甲所示，是一种由压敏电阻控制电动机转速的“聪明扶梯”。有人乘坐时电梯运行速度快，无人乘坐时电梯运行速度慢，可以实现节约用电。图乙所示是其控制电路图，R是一个压敏电阻，其阻值随压力的增大而减小。当有人走上电梯后，图中电磁铁的磁性将 （选填“增强”、“减弱”或“不变”），电动机的转速将 （选填“变快”、“变慢”或“不变”）。
发布：2025/9/21 18:30:1组卷：149引用：4难度：0.8
