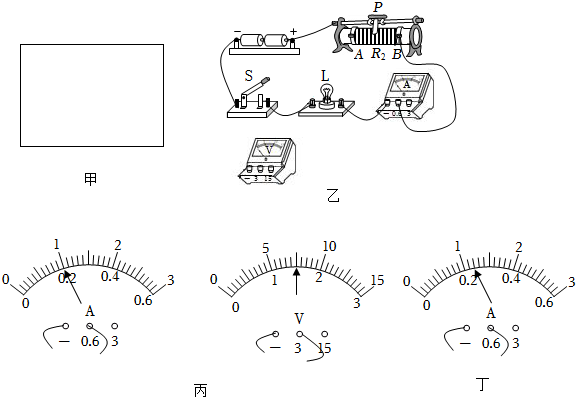

如图甄仔细同学用伏安法测量小灯泡的电阻，小灯泡的额定电压为2.5V。
（1）请你在图甲中的方框内画出实验电路图。
（2）如图乙为甄仔细未完成的实物连线图，请你将电压表接入电路；
（3）在开关闭合前，图中滑动变阻器的滑片应置于最 左左端（选填“左”或“右”）；
（4）甄仔细检查电路连接正确无误，闭合开关S，发现小灯泡不发光，且电压表示数、电流表示数均为零。若电路中只有一处故障，且电源、开关S、电流表、电压表均无故障。请你判断电路出现的故障可能是 滑动变阻器断路滑动变阻器断路；
（5）排除电路故障后，闭合开关S，调节滑动变阻器滑片，观察到电流表、电压表的示数如图丙所示，此时通过小灯泡的电流为 0.20.2A，小灯泡两端的电压为 1.51.5V，此时小灯泡的电阻为 7.57.5Ω。
（6）接下来甄仔细调节滑动变阻器的位置进行了多组实验，他发现测量的电阻值都明显的不同，原因可能是 灯丝的电阻会随温度的变化而变化灯丝的电阻会随温度的变化而变化。
【拓展】甄仔细想利用上面实验器材测量小灯泡的额定功率，在上面实验（5）基础之上滑动变阻器的滑片向 BB（选填“A”或“B”）移动，直到小灯泡正常发光时电流表如图丁所示，则灯泡的额定功率为 0.60.6W。
【考点】伏安法测量小灯泡的电功率；伏安法测小灯泡的电阻．
【答案】左；滑动变阻器断路；0.2；1.5；7.5；灯丝的电阻会随温度的变化而变化；B；0.6
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：17引用：2难度：0.6
相似题
-
1．小红同学想知道灯泡的亮度与实际功率的关系，选用额定电压是2.5V的灯泡，将它接在如图甲所示的电路中，电源电压恒为4.5V。
（1）闭合开关，发现小灯泡不亮，但电流表有示数，电压表无示数，发生故障原因可能是 。
（2）闭合开关，小红同学调节滑动变阻器的滑片，使电压表的示数为2.5V，小灯泡正常发光，此时电流表的示数如图乙所示，则该灯泡的额定功率是 W。接下来若想测量灯泡在3V电压下的电功率，她应将滑片向 滑动到适当位置。
（3）分析表中数据可得出结论：灯泡的实际电功率随电压的增大而 （选填“增大”“不变”或“减小”），灯泡的亮度由灯泡 决定。实验次数 电压U/V 电流I/A 电功率P/W 亮度 1 1.5 0.24 0.36 较暗 2 2.5 正常 3 3.0 0.38 1.14 较亮
（4）由于电压表损坏，于是想出一种测量该灯泡额定功率的方法，电路设计如图丙所示，R0为已知阻值的定值电阻，请将以下实验步骤补充完整。
①检查电路无误后，闭合开关S、S1，断开S2，调节滑动变阻器的滑片直至电流表示数为时，小灯泡正常发光。U额R0
②保持滑动变阻器滑片的位置不动，断开S1，闭合S2，读出电流表的示数为I。
③小灯泡的额定功率表达式P额=（请用含有U额、R0、I的式子表示）。发布：2025/9/20 0:0:1组卷：121引用：2难度：0.5 -

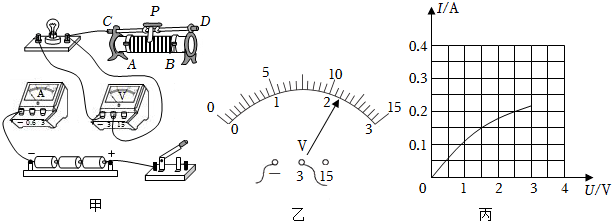

2．在测量小灯泡电功率的实验中，电源电压为4.5V，小灯泡的额定电压为2.5V，小灯泡正常发光时的电阻约为12Ω。
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整。要求：当滑动变阻器的滑片向左移动时，连入电路的电阻变大；连线不得交叉。
（2）小宇同学闭合开关，移动滑片P到某一位置时，电压表示数（如图乙所示）为 V，若他想测量小灯泡的额定功率，应使图甲中滑动变阻器的阻值 （选填“增大”、“减小”或“不变”），使电压表的示数为 V。
（3）小宇同学继续移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U关系图象，根据图象信息，可计算出小灯泡的额定功率是 W，还可以得出：小灯泡的实际功率随实际电压的增大而 （选填“增大”、“减小”或“不变”）。
（4）进一步分析图象可知，随着灯泡两端电压的增大，灯丝电阻逐渐 （选填“增大”、“减小”或“不变”）。发布：2025/9/19 23:30:1组卷：80引用：3难度：0.5 -

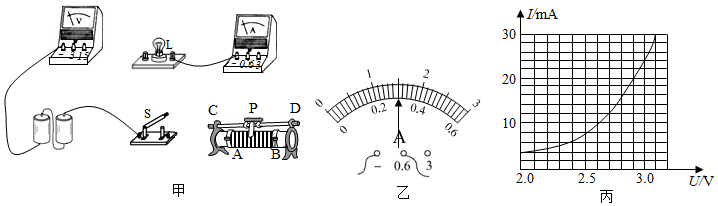

3．小王用如图甲所示的实验装置测量额定电压为2.5V的小灯泡电功率时，电源电压为3V，若所用器材均能满足实验需要。
（1）用笔画线替代导线，将实物电路连接完整：
（2）连接电路时，开关要 （选填“断开”或“闭合”）；滑动变阻器滑片应该移到连入电路阻值 位置；
（3）实验过程中，当电压表示数为2.5V时小灯泡正常发光，由图乙可知，此时电流表的示数为 A，小灯泡正常发光时的电阻为 Ω，小灯泡的额定功率为 W；
（4）小王受此实验启发，想测定电动自行车上用作照明的LED（发光二极管）额定功率。在老师的帮助下通过实验得到该LED的I-U图象如图丙所示。由图象可知LED灯的电阻随电压的增大而 （选填“增大”、“不变”或“减小”）。查阅资料知道该LED的额定电压为3V，结合图象可得该LED的额定功率为 W。发布：2025/9/20 0:30:1组卷：534引用：17难度：0.5
