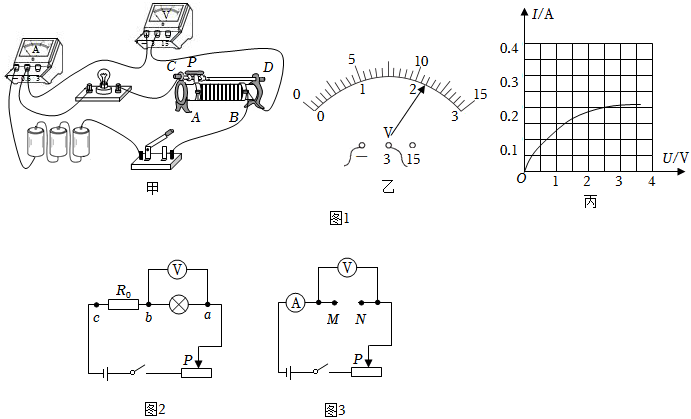

小红在实验室做“测量小灯泡电功率”的实验，如图1所示，电源（电压恒为4.5V）、小灯泡（额定电压为2.5V），电流表、电压表各一个，一个滑动变阻器（20Ω，3A），开关，导线若干。
（1）图1甲是小红测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正。
（2）正确连接电路后，闭合开关，移动滑动变阻器滑片，电压表示数较大且几乎不变，电流表示数始终为零，电路的故障可能是 灯泡断路灯泡断路。
（3）排除故障后，逐步移动滑片，看到如图1乙所示的电压表示数，其读数为 2.22.2V，为使灯泡正常发光，应向 右右（选填“左”或“右”）端移动滑片P，图1丙为灯泡的I-U图象，可知灯泡的额定电功率为 0.50.5W。
（4）若实验中电流表坏了，为了测量小灯泡的额定功率，小明选用一个阻值为15Ω的电阻R0，设计了如图2的电路及实验步骤：
①按照图2连接电路，闭合开关，调节滑片使电压表的示数为额定电压；
②保持滑片位置不变，将电压表接在b、c两点间，测出R0两端电压U0，再算出小灯泡的额定功率。
小明通过实验操作，发现无法完成实验，经检查实验器材完好且接线正确，则原因是 R0阻值太大（或电源电压太小）R0阻值太大（或电源电压太小）。
解决问题后，小灯泡额定电功率的表达式为P额=U额U0R0U额U0R0（用U额、U0、R0来表示）。
（5）完成上述实验后，小明又利用图3电路，在MN间接入适当的元件，下列能够完成的实验有 ②④②④（选填序号）。
①接入一个灯泡，探究电流和电压的关系
②接入一个未知电阻Rx，测出它的阻值
③接入一个定值电阻R，探究电流和电阻的关系
④接入一个已知额定电流的小灯泡，测出灯泡的额定功率
U
0
R
0
U
0
R
0
【考点】伏安法测量小灯泡的电功率．
【答案】灯泡断路；2.2；右；0.5；R0阻值太大（或电源电压太小）；U额；②④
U
0
R
0
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2025/9/16 12:30:1组卷：191引用：3难度：0.5
相似题
-
1．小明做“测定小灯泡的电功率”实验时，所用器材有2节干电池、额定电压为2.5V的小灯泡、滑动变阻器、电表、开关和导线。如图甲是小明没有连接完的实物电路。
（1）请用笔画线代替导线，将缺少的导线接好。
（2）若小明连好电路闭合开关，发现小灯泡不亮，但电流表有示数。接下来应进行的操作。
A．更换开关 B．更换小灯泡
C．检查电路是否断路 D．移动滑动变阻器滑片，观察小灯泡是否发光
（3）实验中移动滑片P使小灯泡正常发光，电流表示数如图乙所示，则小灯泡的额定电流为A，额定功率为W。
（4）小明在实验时使用了旧电池，实验中发现，即使不移动滑片，灯泡的亮度也逐渐变暗。小明猜想：“灯泡逐渐变暗是因为电池输出电压变小了”，请设计一简单的实验帮助小明检验他的猜想。
①主要器材：旧电池、导线、灯泡、；
②简要做法：。发布：2026/1/31 3:0:2组卷：15引用：1难度：0.1 -
2．一只小灯泡的额定电压为2.5V，正常发光时的电流约为0.3A．小雨同学想测量这个小灯泡的额定功率，实验室中有如下器材：一个电压表、一个电流表、一个开关，电压为6V的电源，滑动变阻器，导线若干。
（1）请你用笔画线代替导线，将电路图甲连接完整。
（2）电路正确连接后，闭合开关，发现小灯泡不亮，电流表无示数，电压表有示数，出现这一故障的原因可能是。
（3）利用所给器材，该实验装置（选填“能”或“不能”）用来验证欧姆定律中的电流与电压的关系。
（4）完成上述实验后，小雨用了一个已知阻值为R0的电阻和一个单刀双掷开关，借助部分现有的实验器材，设计了如图2所示的电路，也测出了灯泡的额定功率。请完成下列实验步骤：
①闭合开关Sl，将S2拨到触点（选填“1”或“2”），移动滑片，使电压表的示数为V；
②再将开关S2拨到触点（选填“1”或“2”），保持滑片的位置不动，读出电压表的示数U；
③灯泡额定功率的表达式为P额=（用已知量和测量量表示）。发布：2026/1/31 0:30:1组卷：41引用：1难度：0.5 -
3．给你电流表（0.6A、3A两挡）一个，电压表（3V、15V两挡）一个，干电池四节，开关一个，滑动变阻器（10Ω、2A）一个，导线若干，为测定额定电压为2.5V，额定功率大约为1.2W的小灯泡L的额定电功率，请完成下列任务：
（1）电压表应选用的量程为，电流表应选用的量程为。
（2）画出电路图。发布：2026/1/31 0:0:1组卷：95引用：4难度：0.3
