理想电压表内阻无穷大，而实际电压表并非如此，现要测量一个量程为0～3V、内阻约为3kΩ电压表的阻值。实验室备有以下器材：
A.待测电压表V1：量程为3V、内阻约为3kΩ
B.电压表V2：量程为6V、内阻约为6kΩ
C.滑动变阻器R1：最大值20Ω、额定电流1A
D.电阻箱R0（0～9999.9Ω）
E.电源：电动势E为6V，内阻r约1Ω
F.开关S、导线若干

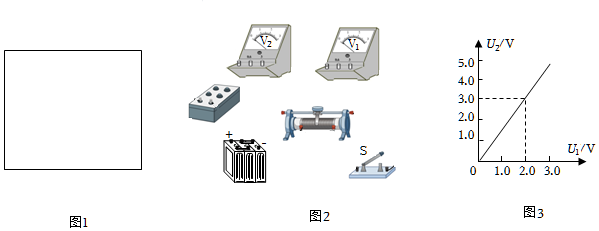

（1）请在图1的方框中画出实验电路原理图（原理图中的元件要用题中相应符号标注）。
（2）根据电路图，在图2的实物图上连线。
（3）调节电阻箱的阻值，使得电压表V1、V2的读数合理，若电压表V1的读数为U1，电压表V2的读数为U2，电阻箱的读数为R0，则RV的表达式为RV=U1R0U2-U1U1R0U2-U1。
（4）在正确连接电路后，闭合开关S，不断的调节变阻器R1滑片位置，记录多组电压表V1、V2示数，作出U2-U1图线如图3所示。若R0=1400.0Ω，由图线上的数据可以得到RV=2800.02800.0Ω。
U
1
R
0
U
2
-
U
1
U
1
R
0
U
2
-
U
1
【考点】测定电压表或电流表的内阻．
【答案】；2800.0
U
1
R
0
U
2
-
U
1
【解答】
【点评】
