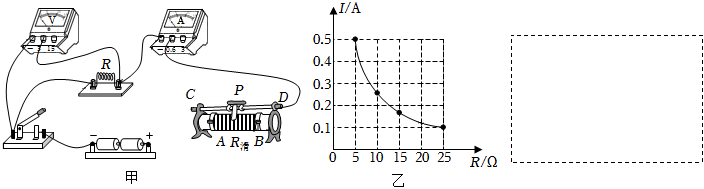

小南同学利用图甲所示的电路探究电流与电阻的关系，器材有新干电池两节，5Ω、10Ω、15Ω、20Ω、25Ω的定值电阻各一只，“20Ω，1A”的滑动变阻器、电压表、电流表、开关、导线若干。
（1）根据实验要求，用笔画线代替导线，将图甲中的实物电路连接完整（要求：向右移动滑动变阻器滑片时、电路中的电流变小，且导线不能交叉）；
（2）连接电路时，开关应 断开断开；闭合开关前，滑动变阻器滑片应当位于阻值 最大最大处；
（3）连接好电路后闭合开关，发现电流表无示数，电压表有示数且示数接近电源电压，则出现的故障是 定值电阻R断路定值电阻R断路；
（4）排除故障后，小南分别将五个定值电阻依次接入电路，完成实验后根据测得的五组实验数据绘制出电流I随定值电阻R的变化关系如图乙所示，则实验中R两端控制不变的电压为 2.52.5V；分析图像可得到的结论是：电压一定时，通过导体的电流与导体的电阻成 反反比；
（5）完成上述实验后，他想利用以上实验中的部分器材测量一只未知电阻Rx的阻值。但发现电流表已损坏不能使用，干电池能提供的电压也减小了（未知）。请在虚线框内画出可行的实验电路图。（要求：开关可根据需要任意增减，其余器材只能从上述实验中选取；未知电阻的符号用
表示）
【考点】探究电流与电阻的关系；伏安法测电阻．
【答案】断开；最大；定值电阻R断路；2.5；反
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/7/4 8:0:9组卷：73引用：1难度：0.2
