如图所示，电源电压为可调电压，小灯泡L标有“4V，1.6W”，滑动变阻器R标有“40Ω，1A”的字样，电流表的量程为0～0.6A，电压表的量程为0～3V。（不考虑温度对灯丝电阻的影响）求：
（1）小灯泡L正常发光时的电流是多少？
（2）当S、S1、S2都闭合，将滑动变阻器的滑片P移到中点时，电流表的示数为0.45A，电压表示数为3V，则R2消耗的电功率是多少？
（3）将电源电压调至6V时，闭合开关S，断开开关S1、S2，在确保电路安全的前提下，则滑动变阻器R1允许接入电路的阻值范围。
【答案】（1）小灯泡L正常发光时的电流是0.4A；
（2）R2消耗的电功率是0.9W；
（3）滑动变阻器R1允许接入电路的阻值范围为5Ω～10Ω。
（2）R2消耗的电功率是0.9W；
（3）滑动变阻器R1允许接入电路的阻值范围为5Ω～10Ω。
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：320引用：3难度：0.5
相似题
-
1．如图是家中的电能表，一个“220V 2400W”的电热器单独正常工作10min,电能表的指示灯闪烁 次，电能表的示数变为 kW•h。为了保护电能表，还能开启的用电器总功率不能超过 W。发布：2025/10/3 22:0:2组卷：8引用：1难度：0.5 -
2．如图1为湿度表的简化工作原理图，电源电压恒为6V，定值电阻R0=5Ω，R为湿敏电阻，其阻值R随环境湿度RH的变化如图2所示，电压表量程为“0～15V”，电流表量程为“0～0.6A”。闭合开关S，在保证两表安全的情况下求：
（1）环境湿度为40%时，湿敏电阻R的阻值和电功率；
（2）湿度表能够测量的最大环境湿度。
发布：2025/10/3 22:0:2组卷：249引用：3难度：0.4 -

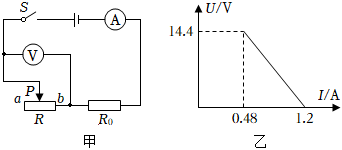

3．如图甲所示的电路中，R0为定值电阻，R为滑动变阻器，电源电压不变。闭合开关S后，调节滑片P从a端移动到b端过程中，电流表示数I与电压表示数U的变化关系如图乙所示。求：
（1）电源电压和定值电阻R0的阻值；
（2）求证：当滑动变阻器接入电路中的阻值R滑=R0时，滑动变阻器的电功率最大。发布：2025/10/3 22:0:2组卷：75引用：1难度：0.4
