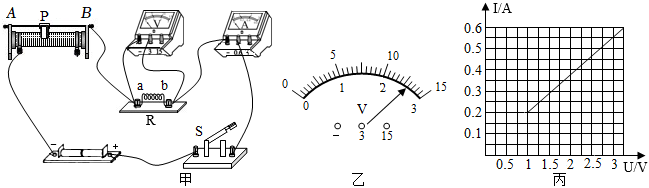

琪琪进行“通过导体的电流与导体两端电压的关系”的实验时，使用的器材如图甲所示。电源电压为两节新的干电池，R为定值电阻。
（1）实验中，接入电路的滑动变阻器除了起保护电路的作用外，还起到 改变定值电阻两端电压改变定值电阻两端电压的作用。
（2）开关闭合前，滑动变阻器的滑片P应该移到图中的 BB（选填“A”或“B”）端。
（3）某次实验时，电压表示数如图乙所示，则定值电阻R两端的电压为 2.62.6V。
（4）通过实验，琪琪得到如图丙所示的I-U图象，根据此图象，她初步得到实验结论：导体的电阻一定时，导体中的电流与该导体两端的电压成 正比正比（选填“正比”或“反比”）。
（5）另一组的同学连接好电路后，闭合开关发现无论怎样移动滑动变阻器的滑片P，电流表均无示数，电压表示数接近电源电压，则电路中出现的故障可能是 定值电阻R断路定值电阻R断路。
【考点】探究电流与电压的关系．
【答案】改变定值电阻两端电压；B；2.6；正比；定值电阻R断路
