小明用图1所示的电路来测量小灯泡的电功率（部分实验器材的规格已标明）。
（1）请用笔画线代替导线将图1中滑动变阻器连入电路，使之接入电路的阻值最大；
（2）实验中，小明发现无论怎样调节滑动变阻器，两电表指针始终处于图2所示位置，则接线柱③⑥⑦③⑥⑦间（填接线柱的数字编号）出现了断路断路（选填“短路”或“断路”）；
（3）故障排除后，小明从滑动变阻器接入电路阻值最大时开始记录数据，得到小灯泡U-I图像如图3所示，则小灯泡的额定功率是0.750.75W，所用滑动变阻器的规格是下列四个选项中的CC（选填选项前字母）；
A．“5Ω，2A”B．“15Ω，2A”C．“25Ω，2A”D．“30Ω，2A”
（4）在每次调节中，滑动变阻器接入电路的阻值减小了ΔR1，小灯泡的阻值变化了ΔR2，则ΔR1＞＞ΔR2，（选填“＞”、“＜”或“=”），你的理由是：滑动变阻器的电阻减小，电路中电流增大，总电阻变小，此时灯泡的电阻增大，所以滑动变阻器减小的阻值大于灯泡增大的阻值滑动变阻器的电阻减小，电路中电流增大，总电阻变小，此时灯泡的电阻增大，所以滑动变阻器减小的阻值大于灯泡增大的阻值。
【考点】伏安法测量小灯泡的电功率．
【答案】③⑥⑦；断路；0.75；C；＞；滑动变阻器的电阻减小，电路中电流增大，总电阻变小，此时灯泡的电阻增大，所以滑动变阻器减小的阻值大于灯泡增大的阻值
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：1260引用：49难度：0.5
相似题
-

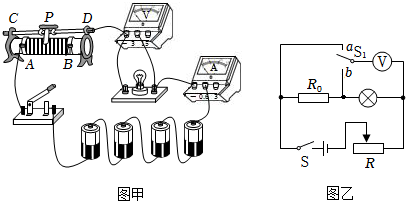

1．如图甲所示，在“测量小灯泡的电功率”的实验中，实验室提供如下器材：电源（电压恒为6V）、电压表和电流表各一个、额定电压为2.5V的待测小灯泡L（电阻约为15Ω）、滑动变阻器四个（A：“10Ω 1A”、B：“20Ω 1A”、C：“50Ω 0.5A”、D：“100Ω 0.5A”）、开关S、导线若干。
（1）该实验的原理是电功率P=。实验次数 电压U/V 电流I/A 1 1.5 0.12 2 2.5 0.16 3 3 0.18
（2）为保证实验能顺利正常进行，最适合的滑动变阻器是 （选填“A”、“B”、“C”或“D”）。
（3）闭合开关，当滑动变阻器滑片P移到某一位置时，电压表的示数为2.0V，要测量小灯泡的额定功率，应将滑片P向使滑动变阻器连入电路的阻值变 （选填“大”或“小”）的一端移动。
（4）另一小组实验时，发现电流表已经损坏，为了测出该小灯泡的额定功率，小组在实验室选了一个10Ω的电阻R0和一个单刀双抛开关，设计了如图乙所示的电路并完成了该实验（电源电压不变）；
①闭合开关S，S1接b,调节滑动变阻器使小灯泡正常发光，记录电压表示数U1。
②闭合开关S，滑动变阻器滑片保持不动，S1接a,读出此时电压表示数为U2，则小灯泡额定功率P额=（用R0、U1、U2表示）。发布：2025/10/3 9:30:2组卷：14引用：1难度：0.5 -
2．如图是某兴趣小组测量小灯泡电功率的部分实验电路，电源电压恒为3V，小灯泡额定电压是2.5V，其灯丝电阻约为10Ω，滑动变阻器标有“20Ω，1A”字样，电流表（0～0.6A、0～3A）、电压表（0～3V、0～15V）各有两个量程。
（1）若要求滑动变阻器的滑片P向左移动时，小灯泡变亮，则正确连接好电路后，在开关闭合前滑片P应置于 端。（选填“A”或“B”）。实验次数 1 2 3 4 5 6 发光情况 不亮 不亮 微光 较亮 明亮 更明亮 电压U/V 0.4 0.5 1.5 2.0 2.5 3.0 电流I/A 0.14 0.16 0.22 0.24 0.26 0.28
（2）实验后测得数据如表所示，小灯泡的额定功率为 W；考虑到电表有电阻，该实验测出的额定功率 （选填“偏大”、“偏小”或“无法确定”）。发布：2025/10/3 9:30:2组卷：12引用：1难度：0.8 -

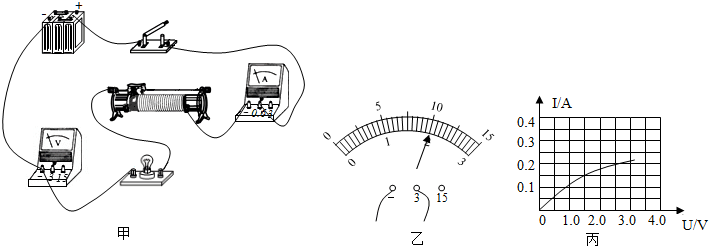

3．在测定“小灯泡额定电功率”的实验中，小明所在的实验小组用的电源电压为6V，小灯泡的额定电压为2.5V、电阻约为10Ω，所用滑动变阻器R（30Ω 1A）。他们所设计的实验电路如图甲所示。
（1）请你用笔画线代替导线，将实物电路甲补充完整。（导线不能交叉）
（2）小明按照电路图进行连接，当他刚把最后一根导线连接好，小灯泡就立刻发光了。出现这种现象，是由于在连接电路前 。
（3）重新连接好电路，闭合开关后，发现电流表和电压表的示数很小，灯泡不发光，原因是 。
（4）闭合开关，移动滑片P到某一位置时，电压表的示数如图乙所示为 V；若想测量小灯泡的额定功率，应将图甲中滑片P向 （选填“左”或“右”）端移动，使电压表的示数为2.5V。
（5）小明同学移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根据图象信息，计算出小灯泡的额定功率是 W。发布：2025/10/3 8:30:1组卷：24引用：2难度：0.6
