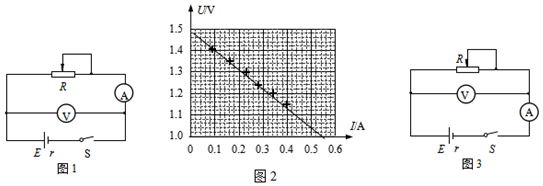

某小组的同学在做“测量一节干电池的电动势和内阻”的实验，被测电池的电动势约为1.5V，内阻约为1.0Ω．他们利用图1的电路进行测量，已知实验室除待测电池、开关、导线外，还有下列器材可供选用：
电流表A1：量程0～0.6A，内阻约0.125Ω
电流表A2：量程0～3A，内阻约0.025Ω
电压表V：量程0～3V，内阻约3kΩ
滑动变阻器R：0～20Ω，额定电流2A
（1）为了使测量结果尽量准确，电流表应选用A1A1（填写仪器的字母代号）。
（2）正确连接电路并测量后，该组同学根据所获得的6组实验数据，在坐标纸上绘制的反映路端电压随电流变化的U-I图线，请据此图线判断被测干电池的电动势E=1.491.49V，内阻r=0.890.89Ω．（结果保留到小数点后两位）
（3）由于电表内阻的影响，电压表和电流表的测量值可能与“电池两端电压”和“流过电池的电流”存在一定的偏差。下列分析正确的是DD。
A．电压表测量值偏大
B．电压表量值测偏小
C．电流表测量值偏大
D．电流表测量值偏小
（4）另一小组的同学认为：利用题中给器材，改用图3所示的电路也可以测量该电池的电动势和内阻，请你对他们的方案进行评价。
【考点】测量普通电源的电动势和内阻．
【答案】A1；1.49；0.89；D
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：260引用：1难度：0.5
