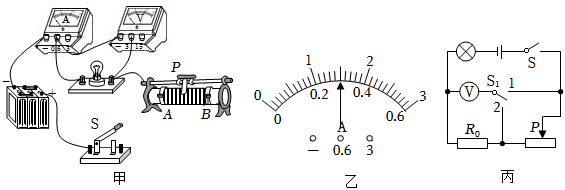

小明为了探究小灯泡亮度与实际功率的关系,设计了如图甲所示的实验电路,标有“2.5V”字样的小灯泡电阻约为8Ω,电源电压6V,可供选用的滑动变阻器有“5Ω 1A”的R1和“20Ω 1A”的R2

(1)为了完成实验,小明应该选用的滑动变阻器是
R2
R2
(选填“R1”或“R2”)。
(2)请用笔划线代替导线将图甲的实验电路补充完整。(要求:滑动变阻器滑片向右移动时,灯泡变亮)
(3)在连接电路过程中,开关要
断开
断开
,并将滑动变阻器的滑片调到
A
A
端。(选填“A”或“B”)
(4)电路正确连接后,闭合开关,小明发现小灯泡不亮,电流表无示数,电压表指针明显偏转,你认为造成这一现象的原因可能是
C
C
。(选填字母)
A.电流表断路
B.小灯泡短路
C.小灯泡灯丝断了
D.滑动变阻器短路
(5)排除故障后,当滑动变阻器的滑片移到某一位置时,电压表示数为2V,若要测量小灯泡的额定功率,应将滑动变阻器的滑片向
移(选填“左”或“右”)眼睛观察电压表,直到示数为2.5V,此时电流表的示数如图乙所示,则小灯泡的额定功率是
0.75
0.75
W。
(6)根据收集到的实验数据,小明得出了灯泡亮度与实际功率的关系。在分析论证过程中,勤于思考的小明发现小灯泡在不同亮度下,它两端的电压与电流的比值不一样,你认为其主要原因是
灯丝的电阻随温度的升高而变大
灯丝的电阻随温度的升高而变大

(7)完成实验后,爱动脑筋的小明又想出一种测量小灯泡额定功率的方法,设计了如图丙所示的电路,请将以下实验步骤补充完整。
①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为
6V-U
6V-U

②滑片不动,再将开关S1,拨至“2”,读出电压表示数为U0
③小灯泡的额定功率:P=
U×
U
0
R
0
U×
U
0
R
0
。(用U、U0、R0表示)
若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率比真实值
偏小
偏小
(选填“偏大”或“偏小”)。

【答案】R2;断开;A;C;右;0.75;灯丝的电阻随温度的升高而变大;6V-U;U×
U
0
R
0
;偏小
【解答】
【点评】
声明:本试题解析著作权属菁优网所有,未经书面同意,不得复制发布。
发布:2024/4/20 14:35:0组卷:27引用:1难度:0.5
相似题
  • 1.小明家有一电热毯,铭牌上标有“220V,**W”的字样,其中额定功率值不清,40W~60W之间。现在实验室有下列实验器材:
    一个蓄电池(电压为6V),一个开关,导线若干。另外,还有可供选择的以下器材:
    A、电流表A(量程:0~0.6A,0~3A)。
    B、电压表V1(量程:0~3V,0~15V)。
    C、电压表V2(量程:0~3V,0~15V)。
    D、定值电阻R1(阻值:20Ω)。
    E、定值电阻R2(阻值:500Ω)。
    F、滑动变阻器(阻值:0~10Ω)。
    G、滑动变阻器(阻值:0~1kΩ)。
    请你帮助小明测量出电热毯的额定功率值。
    (1)根据你学过的物理知识,只要测量出电热毯的一个物理量

    ,即可计算出它的额定功率值。
    (2)为进行较准确的测量,选择的实验器材是

    (填写器材前面字母序号)。
    (3)在空白处画出实验电路图。
    (4)根据实验电路,写出测量这个物理量的公式。
    (5)设计出实验记录表格。

    发布:2025/1/20 8:0:1组卷:111引用:8难度:0.1
  • 2.小明家有一电热毯,铭牌上标有“220V,**W”的字样,其中额定功率值看不清楚,但是在40W~60W之间。请你帮助小明测量出电热毯的额定功率值。现在实验室提供了下列实验器材:
    一个蓄电池(电压为6V),一个开关,导线若干。
    另外,还有以下器材可供选择:
    A.电流表A(量程:0~0.6A,0~3A)。
    B.电压表V1(量程:0~3V,0~15V)。
    C.电压表V2(量程:0~3V,0~15V)。
    D.定值电阻R1(阻值:20Ω)。
    E.定值电阻R2(阻值:500Ω)。
    F.滑动变阻器(阻值:0~10Ω)。
    G.滑动变阻器(阻值:0~1kΩ)。
    电热毯的电阻不随温度改变,则请回答:
    (1)根据你学过的物理知识,只要测量出电热毯的一个物理量

    ,即可计算出它的额定功率值。并请你为小明算出电热毯电阻的范围:

    Ω至

    Ω
    (2)小明加选了器材:A、B、F,尝试用“伏安法”测出电热毯的电阻,结果不成功,原因是:


    (3)为进行较准确的测量,选择的实验器材是

    (填写器材前面字母序号)。
    并请在右边空白处画出实验电路图。(友情提醒:选择器材前可以先进行估算及初步的方法设计)

    发布:2025/1/20 8:0:1组卷:35引用:1难度:0.5
  • 3.小明家有一电热毯,铭牌上标有“220V,**W”的字样,其中额定功率值不清,大约为40W.现在实验室有下列实验器材:一个蓄电池(电压为6V),一个开关,导线若干。另外,还有可供选择的以下器材:
    A.电流表A(量程:0~0.6A,0~3A).  B.电压表V1(量程:0~3V,0~15V)。
    C.电压表V2(量程:0~3V,0~15V).   D.定值电阻R1(阻值:20Ω)。
    E.定值电阻R2(阻值:500Ω).F.滑动变阻器(阻值:0~10Ω)。
    G.滑动变阻器(阻值:0~1kΩ)。
    根据你学过的物理知识,只要测量出电热毯的电阻,即可算出它的额定功率值。 请你帮助小明测量出电热毯的额定功率值。
    (1)通过估算说明不能用伏安法测量电热毯电阻值的原因。
    (2)利用双伏法较准确测量时,除电压表外选择的实验器材是

    (填序号)
    (3)在如图方框内画出实验电路图。
    (4)根据实验电路,写出测量这个物理量的公式


    (5)设计出实验记录表格。

    发布:2025/1/20 8:0:1组卷:32引用:2难度:0.5
