在探究并联电路电压的关系实验中：

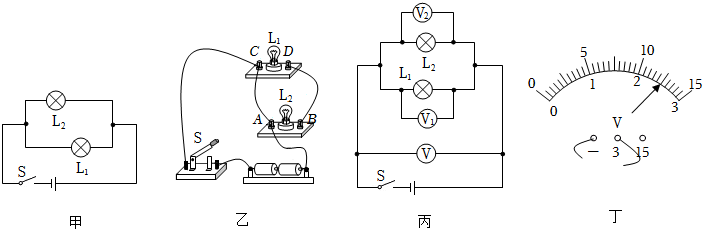

（1）小明按照图甲所示电路连成图乙所示实物图。如果直接闭合开关将出现 短路短路（填“断路”或“短路”）现象，还可能造成 电源电源损坏。
（2）为了使电路连接正确，只需更改跟L1、L2的四个接线柱A、B、C、D相连的某根导线的一端即可。请在需要改动的导线上打“×”并改正。（指出一种即可）
（3）接下来，他们按如图丙所示电路图连接了三个电压表，实验过程中，电压表V2的示数如图丁所示，则电压表V的示数是 2.52.5V。
【考点】探究并联电路中的电压规律．
【答案】短路；电源；2.5
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/8/1 8:0:9组卷：15引用：0难度：0.6
相似题
-
1．在“探究串、并联电路中电压的规律”实验中：
（1）如图甲所示，是探究 （选填“串联”或“并联”）电路的电压规律。
（2）图乙中的a是电压表 （选填“V1”或“V2”）。
（3）电源电压为6V，闭合开关，小灯泡L1的电压为4V，则电压表V2的示数为 V。发布：2024/9/9 1:0:8组卷：99引用：2难度：0.6 -
2．在探究“并联电路的电压规律”实验中，小明使用了两相同的灯泡：
（1）在连接电路时，开关应该 。图甲是小明已经完成部分的电路，请用笔代替导线在图中增加一条导线，使得电压表测量L2两端的电压。
（2）图乙所示的电路图中，用电压表接在ab两点之间时，闭合开关，电压表的示数如图丙所示，电压表的读数为 V。
（3）依次将电压表接入到电路中的ab、cd、ef两点之间，小明发现电压表示数相等。由此他得到结论：并联电路中，各支路两端的电压相等。此结论 （选填“科学”或“不科学”），接下来应该进行的操作是 。
A．更换不同规格的灯泡，再次实验。
B．将L1、L2的位置交换，再次探究。
C．保持电源、灯泡不变，多测量几次电路中三处的电压。
（4）小明发现家里客厅的灯L1比卧室的灯L2亮，两灯对应的电压U1和U2的大小关系是U1U2（选填“＞”、“=”或“＜”）。发布：2024/9/26 22:0:2组卷：331引用：7难度：0.5 -
3．在“探究并联电路的电压规律”实验中，小明使用了两个规格相同的灯泡。
（1）如图乙所示，小明已经完成部分实验电路连接，闭合开关，出现的现象是：灯泡L1、L2发光情况是 ，电压表 （选填“有”或“无”）示数。
（2）请用笔画线在图中增加一条导线，使电压表测量灯泡L2两端电压。
（3）正确连接电路后，该同学测出小灯泡L1和L2两端的电压分别是2.6V和2.7V，测量电源两端电压时电压表示数如图丙所示，则电源两端电压是 V。分析数据发现三次测量值有差异，该同学认为是以下三种原因造成的，其中合理的是 （填序号）。
①测量电压有误差②小灯泡亮度不同③电压表没有选择合适的量程发布：2024/9/8 3:0:9组卷：169引用：2难度：0.5
