如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障。电工师傅为查明故障，在保险丝处接入一只“220 V 40W”的灯泡L0。当只闭合开关S、S1时，灯泡L0和L1都呈暗红色（比正常发光状态暗得多）；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光。由此可以确定（ ）
【考点】家庭电路的故障分析．
【答案】D
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：1882引用：64难度：0.7
相似题
-

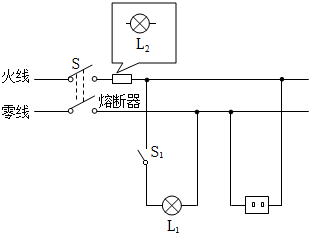

1．如图所示是小雷设计的部分家庭电路示意图，他与爸爸共同按图进行布线安装。完成连接后，两人同时闭合总开关S及开关S1时，灯泡L1闪一下便熄灭，家中所有用电器停止工作。为确定发生故障的元件进行了如下的探究：
请你回答下列问题：
（1）若要通过插座判断家中电路是否有电，则测电笔应插入插座的 （选填“左”或“右”）孔；
（2）检测结果是测电笔氖管不发光，可判断是哪根进户线发生开路？，则应检查 所在的位置；（选填“灯泡L1”或“熔断器”）；
（3）确定上述开路故障后，经排查，小雷猜想发生断电的原因可能是：灯泡L₁内部短路或插座内部短路。于是将熔断器更换为“220V”的检测灯泡L2；
①闭合开关S、S1，检测灯泡L2正常发光，L1不发光，上述现象能否判断一定是灯泡L1内部短路？（选填“能”或“不能”），理由是 ；
②断开开关S1，检测灯泡L2正常发光，这一现象能否判断一定是插座内部短路？（选填“能”或“不能”），理由是 。发布：2025/9/24 0:0:1组卷：744引用：7难度：0.7 -
2．在综合实践活动中，小明用测电笔来判断家里电灯的开关是接在火线上还是接在零线上，闭合开关，灯泡正常发光，断开开关后用测电笔分别检测开关的两个接线柱，发现一个接线柱氖管发光，另一个接线柱氖管不发光，下列说法正确的是（ ）
发布：2025/9/24 1:0:1组卷：139引用：2难度：0.8 -
3．如图所示为小明卧室的电路图。晚上小明打开灯后，将平板电脑的充电头插到插座上，灯熄灭了，家里其它用电器都正常，查看后发现自己卧室的空气开关跳闸了。他直接将空气开关闭合后立即又跳闸了，他拔下平板电脑充电头，空气开关就能正常闭合了。下列关于电路判断和分析正确的是（ ）
发布：2025/9/24 1:0:1组卷：285引用：3难度：0.7
