小明选用两节干电池，多个小灯泡，一个电压表来探究串联电路电压的特点。
（1）小明在连接电路时，开关应处于 断开断开（选填“断开”或“闭合”）状态。

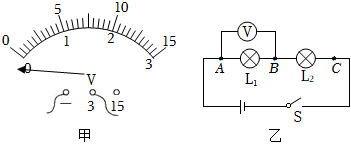

（2）闭合开关前，发现电压表指针如图甲所示，出现这种情况的原因是 电压表没有调零电压表没有调零。
（3）小明解决好上述问题后，闭合开关，用电压表分别测出图乙中A与 B、B与 C、A与C两点间的电压UAB、UBC、UAC，接下来，他换用 不同不同规格的灯泡进行实验，并将数据记录在表中。
| 次数 | UAB/V | UBC/V | UAC/V |
| 1 | 1.0 | 1.8 | 2.8 |
| 2 | 1.2 | 1.6 | 2.8 |
| 3 | 1.1 | 1.7 | 2.8 |
在串联电路中，电源电压等于各部分电路两端电压之和
在串联电路中，电源电压等于各部分电路两端电压之和
；小明在整理数据时发现AC之间的电压三次都是2.8V，与他认为的3V不同。请你帮他分析，原因可能是 电源有电阻，分去一部分电压
电源有电阻，分去一部分电压
。【考点】探究串联电路中的电压规律．
【答案】断开；电压表没有调零；不同；在串联电路中，电源电压等于各部分电路两端电压之和；电源有电阻，分去一部分电压
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/5/6 8:0:9组卷：169引用：3难度：0.5
