用如图甲所示电路测量小灯泡的电阻。
（1）如图甲中只有一根导线连接错误，在连接错误的导线上打“×”，然后用笔画线代替导线画出正确的连接方法。
（2）按图甲中改正后的实物电路连接情况，在图乙虚线框内画出相应的电路图。
（3）电路改正后，闭合开关，发现无论怎样调节变阻器，电流表的指针始终在小范围内转动，幅度没有超出一大格的一半。虽然这样也能读出电流值计算小灯的电阻，但为了提高精确度，应对电路连接做如下改进 电流表3A接线柱上的接线改接到0.6A的接线柱上电流表3A接线柱上的接线改接到0.6A的接线柱上。
（4）电路改进后，某一时刻，电压表、电流表示数如图丙所示，此时小灯泡的电阻为 99Ω。
【考点】伏安法测小灯泡的电阻．
【答案】电流表3A接线柱上的接线改接到0.6A的接线柱上；9
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：20引用：3难度：0.6
相似题
-

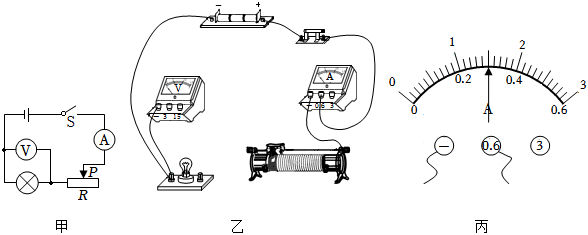

1．一小灯泡上标有“2.5V”的字样，小明用图甲所示的电路测量该小灯泡的电阻，图乙是小明未完成连接的实验电路。
（1）请你按照电路图，用笔画线代替导线，完成图乙中实验电路的连接；
（2）请指出小明在实验操作中存在的错误之处：；
（3）小明将电路连接正确后，闭合开关，调节变阻器的滑片，使小灯泡的电压为2.5V，此时电流表的示数如图丙所示，电流表的读数是 A，小灯泡的阻值是 。（小数点后保留一位）发布：2025/9/25 16:30:2组卷：50引用：3难度：0.5 -

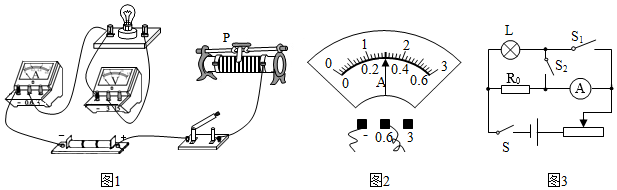

2．物理兴趣小组的同学们做了如下两个电学实验。
（1）测量额定电压为2.5V小灯泡正常发光时的电阻实验。
①请你用笔画线代替导线，将图1所示的电路连接完整。
②闭合开关，移动滑片P，使电压表示数为2.5V，此时电流表示数如图2所示，则小灯泡正常发光时电阻为 Ω（结果保留一位小数）。
③在探究过程中，由于操作有误，在未断开开关的情况下，直接将小灯泡从灯座上拔出，那么拔出小灯泡后电压表的示数 （选填“变大”“变小”或“不变”）。
（2）小组同学在没有电压表的情况下，利用电流表和定值电阻，设计了如图3所示的实验电路，测量小灯泡的额定功率，已知小灯泡的额定电压为U额，定值电阻的阻值为R0，实验步骤如下：
①闭合开关S、S1，断开S2，调节滑动变阻器，使电流表示数为 时，此时小灯泡正常发光。
②，保持滑动变阻器滑片位置不变，读出此时电流表的示数为I。
③测得小灯泡的额定电功率P额=（用U额、I和R0表示）。发布：2025/9/25 16:0:1组卷：68引用：2难度：0.5 -

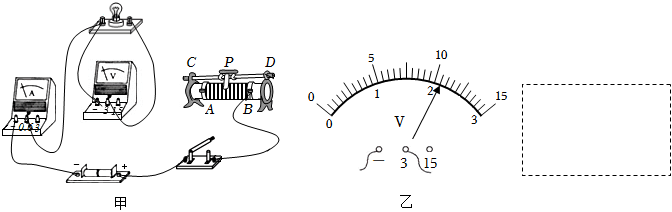

3．实验小组用伏安法测量小灯泡的电阻，电源电压为3V，小灯泡正常发光的电压为2.5V。
（1）用伏安法测电阻的实验原理是 。
（2）请用笔画线代替导线完成如图甲实物电路的连接。（要求连线不要有交叉）
（3）请在方框处画出此实验的电路图。
（4）在此实验中，滑动变阻器在电路中的两个作用是：①；②。
（5）检查电路连接无误后，闭合开关灯泡不亮，电压表有示数，电流表示数为0，导致这一现象的原因可能是 。
A.电压表断路
B.小灯泡断路
C.滑动变阻器断路
D.电压表短路
（6）故障排除后，闭合开关当滑动变阻器滑片P移到某一位置时，电压表示数如图乙所示为 V，要测量小灯泡正常发光时的电阻，应将滑动变阻器的滑片向 移动（填“左”或“右”）。发布：2025/9/25 16:30:2组卷：11引用：1难度：0.6
