静止电荷在其周围空间产生的电场，称为静电场；随时间变化的磁场在其周围空间激发的电场称为感生电场．

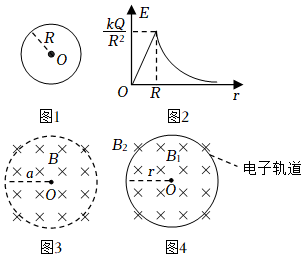

（1）如图1所示，真空中一个静止的均匀带电球体，所带电荷量为+Q，半径为R，静电力常量为k.
a.求在距离带电球球心r（r≫R）处电场强度的大小E1
b.类比是一种常用的研究方法．类比直线运动中由v-t图像求位移的方法，根据图2所示的距球心r处电场强度E的大小关系图像，求球心到球面R处的电势差大小U；
（2）如图3所示，以O为圆心、半径为a的圆形区域内，分布着垂直纸面向里的磁场，磁感应强度B=kt（k＞0）．该变化磁场周围会激发感生电场．求距圆心r（r＞a）处的感生电场强度大小E2；
（3）电子感应加速器是利用感生电场使电子加速的设备．一种电子感应加速器的简化模型如图4所示，空间存在垂直纸面向里的磁场，在以O为圆心，半径小于r的圆形区域内，磁感应强度B1=k1t（k1＞0）；在大于等于r的环形区域内，磁感应强度B2=k2t（k2＞0）．要使电子能在环形区域内沿半径等于r的圆形轨道运动，并不断被加速，推导k1与k2的比值．
【答案】（1）a．距离带电球球心r（r≫R）处电场强度的大小E1为；b．球心到球面R处的电势差大小U为；
（2）距圆心r（r＞a）处的感生电场强度大小E2为；
（3）k1与k2的比值为2。
k
Q
r
2
k
Q
2
R
（2）距圆心r（r＞a）处的感生电场强度大小E2为
k
a
2
2
r
（3）k1与k2的比值为2。
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/6/27 10:35:59组卷：256引用：1难度：0.3
