如图甲所示电路，电源电压不变，灯泡L上标有“5V 2.5W”字样，电压表量程为0-3V，电流表量程为0-0.6A。闭合开关S，将滑动变阻器的滑片P由b端滑到中点的过程中，灯泡L的电功率与电流的P-I关系图像如图乙所示，忽略温度对灯丝电阻的影响。求：

（1）灯泡L正常发光时的电阻；
（2）电源电压；
（3）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值。

【答案】（1）灯泡L正常发光时的电阻为10Ω；
（2）电源电压6V；
（3）在确保电路元件安全的情况下，滑动变阻器允许连入电路的最小阻值为2Ω。

【解答】

【点评】

声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。

发布：2024/4/20 14:35:0组卷：291引用：3难度：0.6

相似题

1．如图所示电路，电源电压恒为12V，小灯泡L上标有“4V，1.6W”字样且灯丝电阻保持不变，电流表A的量程为0～3A，电流表A₁的量程为0～0.6A，滑动变阻器R₂的最大阻值为20Ω。当只闭合开关S、S₁时，小灯泡L正常发光。
（1）求定值电阻R₁的阻值。
（2）开关全部闭合时，为保证电路元件安全，求滑动变阻器R₂能接入电路的阻值范围。
发布：2025/9/14 22:30:1组卷：145引用：1难度：0.6
解析

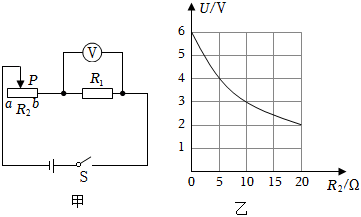

2．在图甲所示的电路中，当滑片P由b移到a的过程中，电压表示数U及滑动变阻器接入电路的电阻R₂的变化情况如图乙所示。则电源电压为
V；电阻R₁的阻值为
Ω；当滑片P移到中点时，R₁的电功率为
W。
发布：2025/9/14 22:30:1组卷：280引用：3难度：0.5
解析

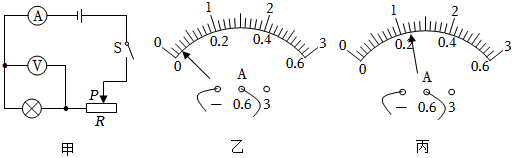

3．如图所示，甲图中电源电压为6V，小灯泡电阻为10Ω且不会随温度变化，滑动变阻器上标有“50Ω，1A”，电流表表盘如图乙所示，然后闭合开关，移动滑动变阻器的滑片，电流表的示数如图丙所示。求此时：

（1）小灯泡两端的电压U_L；
（2）滑动变阻器接入的电阻R；
（3）小灯泡的实际电功率P_L。
发布：2025/9/14 22:0:1组卷：90引用：4难度：0.6
