如图所示，小阳利用伏安法测量未知电阻Rx的阻值，进行了如下实验：小阳选择了满足实验要求的实验器材，连接了部分实验电路图，如图所示，则：
（1）伏安法测电阻的原理是 R=UIR=UI；
（2）从电压表“-”号接线柱连出的导线应连接 AA到接线柱；
A．E
B．C
C．D
D．B
（3）在如图方框中画出实验电路图。
U
I
U
I
【考点】伏安法测电阻．
【答案】R=；A
U
I
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/11/26 8:0:2组卷：10引用：1难度：0.6
相似题
-

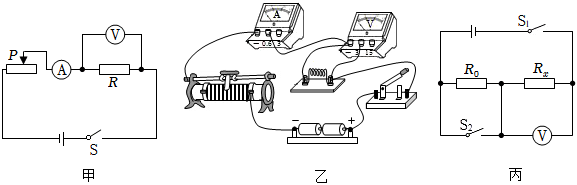

1．如图甲是小龙测量定值电阻阻值时所画的电路图。
（1）若按照图乙连好电路后，闭合开关后，电流表有示数，但电压表指针几乎不偏转，则电路故障为 。
（2）他按正确步骤进行了3次实验，记录数据如表所示，此定值电阻的阻值为 Ω（结果保留一位小数）。
（3）另一组的小明同学在没有电流表的情况下，利用定值电阻R0（阻值为5Ω）和电压表设计出图丙的电路也测出了被测电阻Rx的阻值。其步骤如下：数据序号 1 2 3 电压U/V 1.1 1.8 2.4 电流I/A 0.10 0.15 0.20
①只闭合开关S1，读出电压表示数为U1=1.8V；
②同时闭合开关S1和S2，读出电压表示数为U2=2.8V；
③被测电阻Rx=Ω。发布：2025/9/27 17:0:1组卷：161引用：3难度：0.5 -

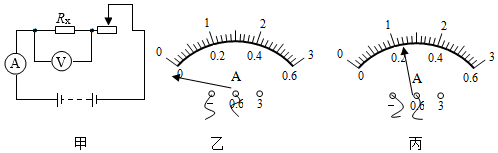

2．甲图是用伏安法测定电阻的电路图。
（1）该实验的实验原理是。
（2）如果闭合开关后发现，电流表指针向左偏转（乙图），产生故障的原因可能是，排除故障后，调节滑动变阻器滑片的位置，当电压表的示数为2.4V时，电流表的示数如丙图，则被测电阻的阻值Rx=Ω。
发布：2025/9/26 16:0:1组卷：65引用：2难度：0.5 -

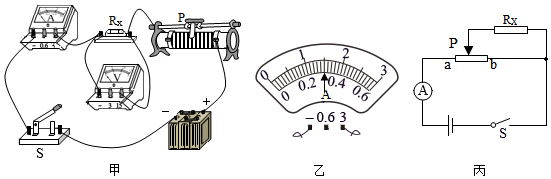

3．小明同学用“伏安法”测量未知电阻Rx的阻值，他设计的电路如图甲所示。
（1）此实验的原理是，闭合开关前，滑动变阻器的滑片P应移到最端（选填“左”或“右”）使其阻值最大。
（2）闭合开关后，发现电流表有示数，电压表示数接近为零，则故障原因可能是因为电阻Rx出现了。（选填“断路”或“短路”）
（3）排除故障后，当电压表的示数为6V时，电流表的示数如图乙所示，则此时电流表的示数为A，待测电阻Rx的阻值为Ω。
（4）若实验中电压表损坏，利用其它的原有器材也能测出未知电阻Rx的阻值。实验电路如图丙所示（滑动变阻器最大阻值为R0电源电压未知且不变），请将下列实验步骤补充完整：
①闭合开关S，将滑动变阻器的滑片P移到a端，记录电流表示数为I1；
②闭合开关S，将滑动变阻器的滑片P移到，记录电流表示数为I2；
③写出待测电阻的表达式，Rx=。（用R0、I1、I2表示）发布：2025/9/26 17:0:1组卷：225引用：4难度：0.4
