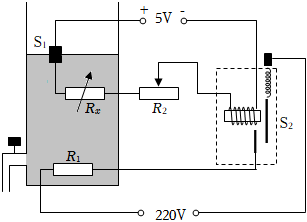

图是某饮水器的原理图。饮水器的容器内有密封绝缘的电热丝R1和热敏电阻Rx,只要水面到达如图所示的位置，接触开关S1就会导通。继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。
（1）为了使继电器开关S2在饮水器内的水加热至沸腾后能自动切断加热电路，Rx必须选用阻值随温度升高而 增大增大（选填“增大”“不变”或“减小”）的热敏电阻。若想降低饮水器加热的最高温度，可将滑动变阻器R2的滑片向 右右调节。
（2）已知电热丝R1的阻值为12.1Ω，求R1的加热功率。
（3）已知该饮水器中水的质量为10kg,当只有饮水器接入电路中时，它将水从20℃加热到100℃，通过电能表观察到饮水器消耗了1kW•h的电能。求该饮水器加热过程中的热效率。【已知c水=4.2×103J/（kg•℃），结果保留一位小数】
【答案】增大；右
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：69引用：2难度：0.4
相似题
-
1．空气炸锅利用热空气流加热食物，其优点是可以用很少油或者不用油。简化电路如图所示，其中加热管的电阻R=48.4Ω，电风扇的功率为100W，通过温控开关控制电热管的间断工作加热，保证箱内温度维持为预设温度。
（1）空气炸锅通过 方式使食物的温度升高；在制作蛋挞时，若加热管工作时放出热量的90%被蛋挞液吸收，则加热管正常工作1min,可使0.5kg蛋挞液的温度升高 ℃[取c蛋液=3×103J/（kg•℃）]；蛋挞飘出阵阵香味说明分子在 。
（2）若家中让空气炸锅单独工作5min,使标有“1200imp/（kW•h）”的电能表指示灯闪烁90次，则空气炸锅消耗 J的电能，加热管工作时间为 min。发布：2024/12/24 4:0:1组卷：331引用：3难度：0.5 -
2．小敏家电热水器的简化电路图如图所示，S1是手动开关，置于热水器水箱外部；S2是温控开关，置于热水器水箱内部，当水温低于40℃时自动闭合，达到40℃时自动断开。R1和R2均为用来加热且阻值不变的电热丝。使用时，手动闭合开关S1，电热水器开始工作。电热水器部分参数如表所示。
（1）电热丝R1的阻值是多少？额定电压 220V 频率 50Hz 保温功率 220W 加热功率 1980W 水箱容量 50L 设定温度 40℃
（2）加热时流过电热丝R2的电流是多少？
（3）假设将初温20℃的一满箱水加热至设定温度用了50min,则电热水器的效率是多少？[水的比热容为4.2×103/（kg•℃）]。发布：2024/12/24 5:30:3组卷：699引用：8难度：0.1 -
3．如图甲所示的九阳豆浆机，由打浆和电热两部分装置构成。中间部位的打浆装置是电动机工作带动打浆刀头，将原料进行粉碎打浆；外部是一个金属圆环形状的电热装置，电热装置的简化电路图如图乙所示，开关S可切换加热和保温两种状态，R1、R2是发热电阻，豆浆机的主要参数如表。
请解答下列问题：
（1）某次向豆浆机中加入黄豆和清水共1.0kg,打浆完成后浆的初温为40℃，加热该浆使其温度升高到100℃，需要吸收多少热量？[设该浆的比热容为4.0×103J/（kg•℃）]
（2）电阻R1和R2的阻值分别为多大？
（3）该九阳豆浆机同时处于打浆和加热时，正常工作1min所消耗电能为多大？型号 额定电压 打浆装置 电热装置 JYP-P11S 220V 电机功率 加热功率 保温功率 180W 1000W 242W 发布：2024/12/24 6:0:1组卷：203引用：4难度：0.5
