某同学在利用加水的烧杯进行实验活动时，发现下列问题：

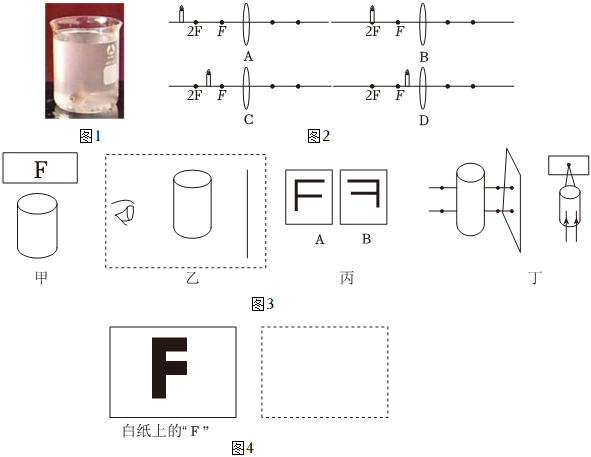

（1）把金鱼放入烧杯后发现鱼“变大”了，图2选项中与其原理相同的是 DD。
（2）他把一张写着字母“F”的白纸放在盛满水的烧杯后面，如图3甲所示。白纸从贴近烧杯到逐渐远离烧杯的过程中，他透过烧杯观察如图3乙所示，先后观察到A、B两种不同的像。如图3丙所示。对此，他用两束平行激光进行探究，实验现象如图3丁所示，据此现象分析图丙中A、B像产生的原因是带水的烧杯具有 凸透镜凸透镜的特点。
（3）将白纸远离烧杯，观察到等大的像。继续远离又观察到一个明显不同的像，请在图4虚线框中画出该像。
【考点】凸透镜成像的应用．
【答案】D；凸透镜
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/7/11 8:0:9组卷：356引用：1难度：0.5
相似题
-
1．如图所示白纸上画了两个箭头（图甲）。用玻璃杯装半杯水放在白纸前（图乙）。人眼观察到位于下方的箭头发生了变化，那是因为玻璃杯下半部相当于一个凸透镜，使下方箭头成缩小的 像（填“实”或“虚”），若将杯子靠近白纸的过程中下方箭头的方向将（填“一直向右”、“一直向左”、“先向右后向左”、“先向左后向右”）。发布：2024/12/28 13:0:2组卷：126引用：2难度：0.5 -
2．某同学在“探究凸透镜成像规律”的实验中，绘制了如图所示的图象（v表示像到凸透镜的距离，u表示物体到凸透镜的距离），用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在 cm以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将 。（选填“变大”、“变小”、“先变小再变大”、“先变大再变小”）发布：2024/12/28 13:30:2组卷：12引用：2难度：0.5 -
3．现在许多手机都用上了双摄像头，即广角（焦距短）+长焦镜头（焦距长）组合来实现光学变焦。当想要拍摄广角照片时，可以使用（选填：“左”或“右”）摄像头取景，此时如果不改变手机与景物的距离，想要拍长焦的照片，除要切换摄像头外，还需要（选填“伸长”或“缩短”）镜头与感光板之间的距离，结果所成的像（选填：“变大”或“变小”）。发布：2024/12/28 13:0:2组卷：35引用：3难度：0.5
