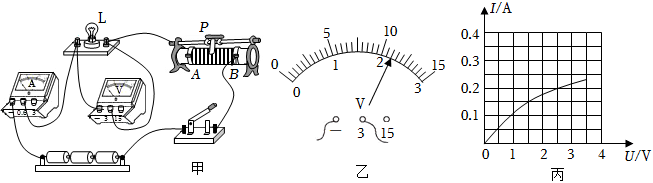

如图所示是小亮同学测量“小灯泡电功率”的实验，已知电源电压为4.5V，小灯泡额定电压为2.5V。
（1）为了保护电路，闭合开关前，滑动变阻器的滑片P应置于 AA（选填“A”或“B”）端；
（2）小亮连接好电路后，闭合开关，发现小灯泡不亮，电压表无示数，电流表有示数，则电路的故障可能是小灯泡 短路短路（选填“断路”或“短路”）；
（3）排除故障后，小亮移动滑片P到某一点时，电压表示数如图乙所示为 2.22.2V，若他想测量小灯泡的额定功率，应将图甲中滑片P向 BB（选填“A”或“B”）端移动，使电压表的示数为2.5V；
（4）小亮多次移动滑片P，记下对应的电压表和电流表的示数，并绘制成如图丙所示的I-U图像，根据图像信息，可计算出小灯泡的额定功率为 0.50.5W；细心的小亮还发现通过小灯泡的电流与它两端的电压 不成不成（选填“成”或“不成”）正比。
【考点】伏安法测量小灯泡的电功率．
【答案】A；短路；2.2；B；0.5；不成
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/4/20 14:35:0组卷：31引用：1难度：0.3
相似题
-
1．某同学按图所示的电路图连接电路进行实验。若图所示的实验器材中，灯L1、图L2完全相同，且不考虑温度对灯的电阻的影响。实验时，该同学把滑动变阻器R的滑片P移到A、B、C三个位置，并记下各电表的示数，表2记录是该同学测得的实验数据。过一段时间，这位同学发现灯L1、L2的亮度都发生变化，为了探究其原因，于是这位同学又将滑片P移到A、B、C三个位置附近，测得各电表的示数如表3所示。
表2 第一次实验测得实验数据
表3 第二次实验测得实验数据实验序号 A1表示数/安 A2表示数/安 A3表示数/安 V1表示数/伏 V2表示数/伏 1 0.36 0.48 4.80 1.20 2 0.30 0.40 4.00 1.00 3 0.24 0.32 3.20 0.80
表4 第三次实验测得实验数据实验序号 A1表示数/安 A2表示数/安 A3表示数/安 V1表示数/伏 V2表示数/伏 4 0.40 0.40 0.32 4.80 0.80 5 0.38 0.38 0.30 4.56 0.76 6 0.30 0.30 0.24 3.60 0.60
根据上述实验数据，回答下列问题：实验序号 A1表示数/安 A2表示数/安 A3表示数/安 V1表示数/伏 V2表示数/伏 7 1.20 1.20 0.96 2.40 2.40 8 1.00 1.00 0.80 2.00 2.00 9 0.75 0.75 0.60 1.50 1.50
（1）根据表2中的实验数据，请通过分析、归纳完成表2中“A2表示数”下的空格。
（2）根据表2、表3中的实验数据，请通过比较，分析，说明实验时灯L1、L2亮度的变化及原因。
（3）若该同学在探究灯L1、L2亮度的变化及原因时，测得各电表的示数如表4所示，请说明在这种情况下，灯L1、L2亮度的变化及原因。发布：2025/9/21 1:0:2组卷：131引用：2难度：0.1 -

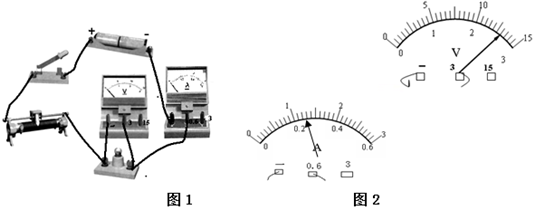

2．如图1所示为徐晶小组测定小灯泡电功率的实物连接图（小灯泡的额定电压为2.5V）．
（1）图中有两处明显连接错误，请指出来：①；②。
（2）电路改正后闭合开关，发现电流表的指针偏转，电压表指针没有偏转，则该故障的原因是（填下列故障原因的代号）
A．小灯泡接线短路 B．电源接触不良
C．小灯泡接线断路 D．电流表接线短路
（3）排除故障后闭合开关，电压表和电流表的示数如图2所示，则电流表的读数为A，电压表的读数为V，小灯泡的电功率为W．观察到此时灯泡发光（填“较亮”、“较暗”或“正常”）。
（4）滑动变阻器在实验中的作用是①；②。
（5）该小组共进行三次实验，将三组实验数据记录在表中，同时记录了小灯泡亮度变化情况。请你仔细分析实验数据和实验现象，回答以下问题：次 数 1 2 3 电压U/V 2.6 2.5 2.0 电流I/A 0.26 0.25 0.22 亮 度 减 弱 电功率P/W 功率的平均值 →
①小灯泡亮度变化规律是；
②此表的设计还存在一个不足之处，请写出。发布：2025/9/21 5:0:1组卷：35引用：1难度：0.5 -

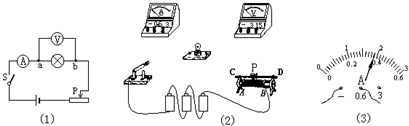

3．如图（1）所示是“测定小灯泡的电功率”实验的电路图，图（2）是所需实验器材，灯泡的额定电压为3.8V，灯丝的电阻约为10Ω，滑动变阻器标有“30Ω 1A”字样。
