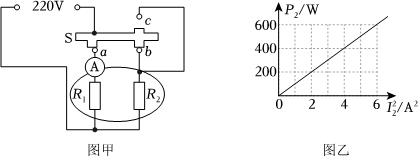

某恒温装置简易原理如图甲所示，定值电阻R1阻值为200Ω，定值电阻R2消耗的电功率P2与通过它的电流的平方I22图像如图乙所示，求：
（1）当开关S与触点a、b接通，提供恒温检测环境，此时电流表A的示数。
（2）R2的阻值。
（3）检测完成后，S与a、b断开，与触点c接触时，电路消耗的总功率如何变化？此时通电0.5min电路消耗的电能。
I
2
2
【答案】（1）当开关S与触点a、b接通，提供恒温检测环境，此时电流表A的示数为1.1A；
（2）R2的阻值为100Ω；
（3）检测完成后，S与a、b断开，与触点c接触时，电路消耗的总功率变小，此时通电0.5min电路消耗的电能为14520J。
（2）R2的阻值为100Ω；
（3）检测完成后，S与a、b断开，与触点c接触时，电路消耗的总功率变小，此时通电0.5min电路消耗的电能为14520J。
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/7/1 8:0:9组卷：31引用：1难度：0.5
相似题
-
1．某小区为了方便篮球爱好者晚间运动，将在小区内球场旁安装照明设备，若无人打球时灯正常发光会浪费电，于是小源对电路进行了改造，设计了如图所示的电路，当有人打球时，开关S1闭合，灯泡正常发光，起到照明作用，无人打球时，开关S1断开，此时灯较暗，起到节能和照明道路的作用，电阻R的阻值为1980Ω，灯L标有“220V 20W”字样，忽略温度对灯丝电阻的影响。求：
（1）灯L正常工作时的电阻；
（2）无人打球时，经过灯泡L的电流；
（3）改进后与改进前相比，三小时无人打球能节约的电能。发布：2025/9/25 18:30:1组卷：63引用：2难度：0.5 -
2．如图所示的电路中，电源电压保持不变，电阻R1的阻值为20Ω。闭合开关S，两电流表的示数分别为0.8A和0.3A。求：
（1）电源电压U为多少V？
（2）电阻R2的阻值为多少？
（3）通电1min整个电路消耗的电能为多少J？发布：2025/9/25 14:0:1组卷：17引用：2难度：0.7 -
3．小明家里的电饭锅铭牌上标有“220V 1100W”的字样，正常工作时电流为
A，电阻为Ω，正常工作30min消耗的电能为kW•h。发布：2025/9/25 18:30:1组卷：146引用：47难度：0.7
