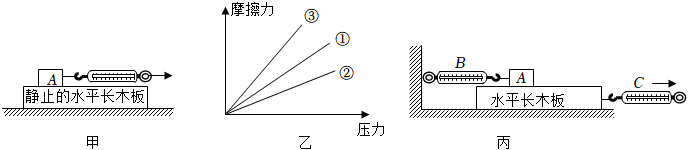

在“探究影响滑动摩擦力大小的因素”实验中，小明设计了如图甲所示的实验装置。
（1）实验过程中，弹簧测力计水平向右拉着物块A做 匀速直线匀速直线运动，此时，滑动摩擦力的大小 等于等于（大于/等于/小于）测力计的示数，方向水平向 左左；
（2）小明在同一木板上，测量了不同压力下滑动摩擦力的大小，并根据测量数据作出了如图乙所示图像中的图线①，可以得出的结论是 在接触面的粗糙程度相同时，压力越大，滑动摩擦力越大在接触面的粗糙程度相同时，压力越大，滑动摩擦力越大；
（3）在同一次实验中，如果小明用更大的速度匀速拉物块A，则根据测量数据作出的图线会是 ①①（①/②/③）；在长木板上铺上毛巾再次实验；则根据测量数据作出的图线会是 ③③（①/②/③）；
（4）对该实验进行改进，如图丙所示，改进后的实验优点是：不要求木板匀速直线运动且弹簧测力计示数稳定便于读数不要求木板匀速直线运动且弹簧测力计示数稳定便于读数；用测力计C水平拉动木板；当物块A相对地面静止且木板刚好做匀速直线运动，物块A受到的滑动摩擦力大小等于 BB测力计（选填“B”或“C”）的示数。
【答案】匀速直线；等于；左；在接触面的粗糙程度相同时，压力越大，滑动摩擦力越大；①；③；不要求木板匀速直线运动且弹簧测力计示数稳定便于读数；B
【解答】
【点评】
声明：本试题解析著作权属菁优网所有，未经书面同意，不得复制发布。
发布：2024/6/27 10:35:59组卷：42引用：1难度：0.5
